メカニカル部品技術窓口
リトラクタブル回転グリップ GGR/GGRS
- 通常単価(税別)
- 3,958円～15,599円
- 税込単価
- 4,354円～17,159円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
折り畳み式回転グリップ。【特長】・スティール製・ステンレス製の2種類を標準化・引き上げてから倒す機構を...
詳細を確認- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

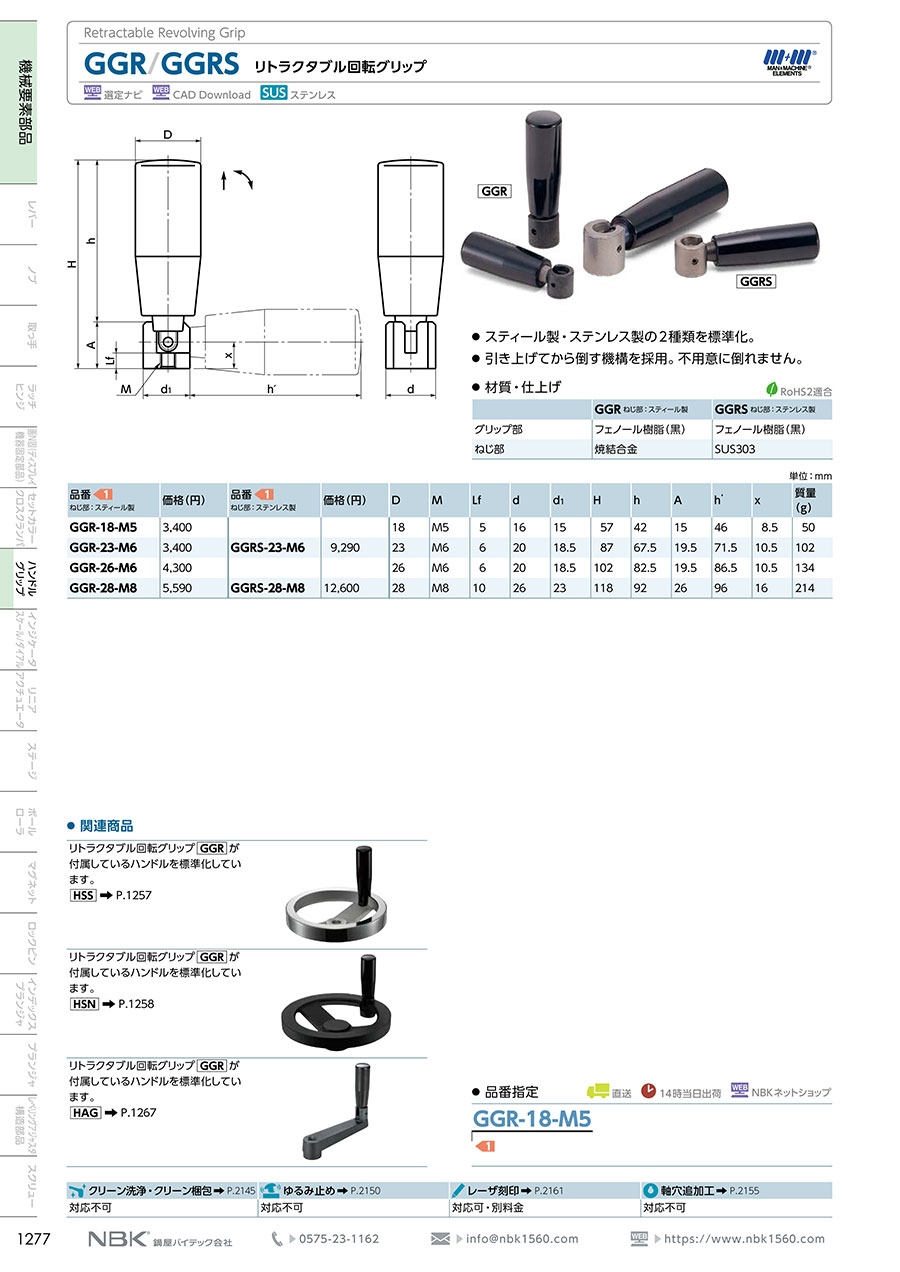

外形図
規格表
単位：mm
| 型番 | D | M | Lf | d | d1 | H | h | A | h' | x | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GGR-18-M5 | 18 | M5 | 5 | 16 | 15 | 57 | 42 | 15 | 46 | 8.5 | 50 |
| GGR-23-M6 | 23 | M6 | 6 | 20 | 18.5 | 87 | 67.5 | 19.5 | 71.5 | 10.5 | 102 |
| GGR-26-M6 | 26 | M6 | 6 | 20 | 18.5 | 102 | 82.5 | 19.5 | 86.5 | 10.5 | 134 |
| GGR-28-M8 | 28 | M8 | 10 | 26 | 23 | 118 | 92 | 26 | 96 | 16 | 214 |
| GGRS-28-M8 | 28 | M8 | 10 | 26 | 23 | 118 | 92 | 26 | 96 | 16 | 214 |
材質・仕上げ
| GGR ねじ部：スティール製 | GGRS ねじ部：ステンレス製 | |
|---|---|---|
| グリップ部 | フェノール樹脂（黒） | フェノール樹脂（黒） |
| ねじ部 | 焼結合金 | SUS303 |
詳細情報
基本情報
折り畳み式回転グリップ。
【特長】
・スティール製・ステンレス製の2種類を標準化
・引き上げてから倒す機構を採用。不用意に倒れない
【用途】
・ハンドル用の突出させたくないグリップに
ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
