チューブラグリップ GKR
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 市販の六角ボルト（JIS B 1176）であれば、メーカ・材質を問わず使用可能。
- 挿入するだけで簡単にグリップが完成。
- ナイロン6製。
規格表
| 型番 | D | 運用ボトル径 | Lc | d | C | H | R | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| GKR-8 | 28 | M8用 | 10 | 22 | 14 | 88 | 8.5 | 44 |
| GKR-10 | 28 | M10用 | 12 | 22 | 17.5 | 88 | 10.5 | 41 |
使用例
ナットと組み合わせることで回転グリップとして使用することが可能。
詳細情報
基本情報
プラスチック製のグリップです。
【特長】
・市販の六角穴付きボルト（JIS B 1176）ならメーカ・材質を問いません。
・挿入するだけで簡単にグリップができあがります。
・ナットと組み合わせることで回転グリップとしても使用できます。
・ナイロン6製です。
【用途】
・ハンドルの持ち手として。

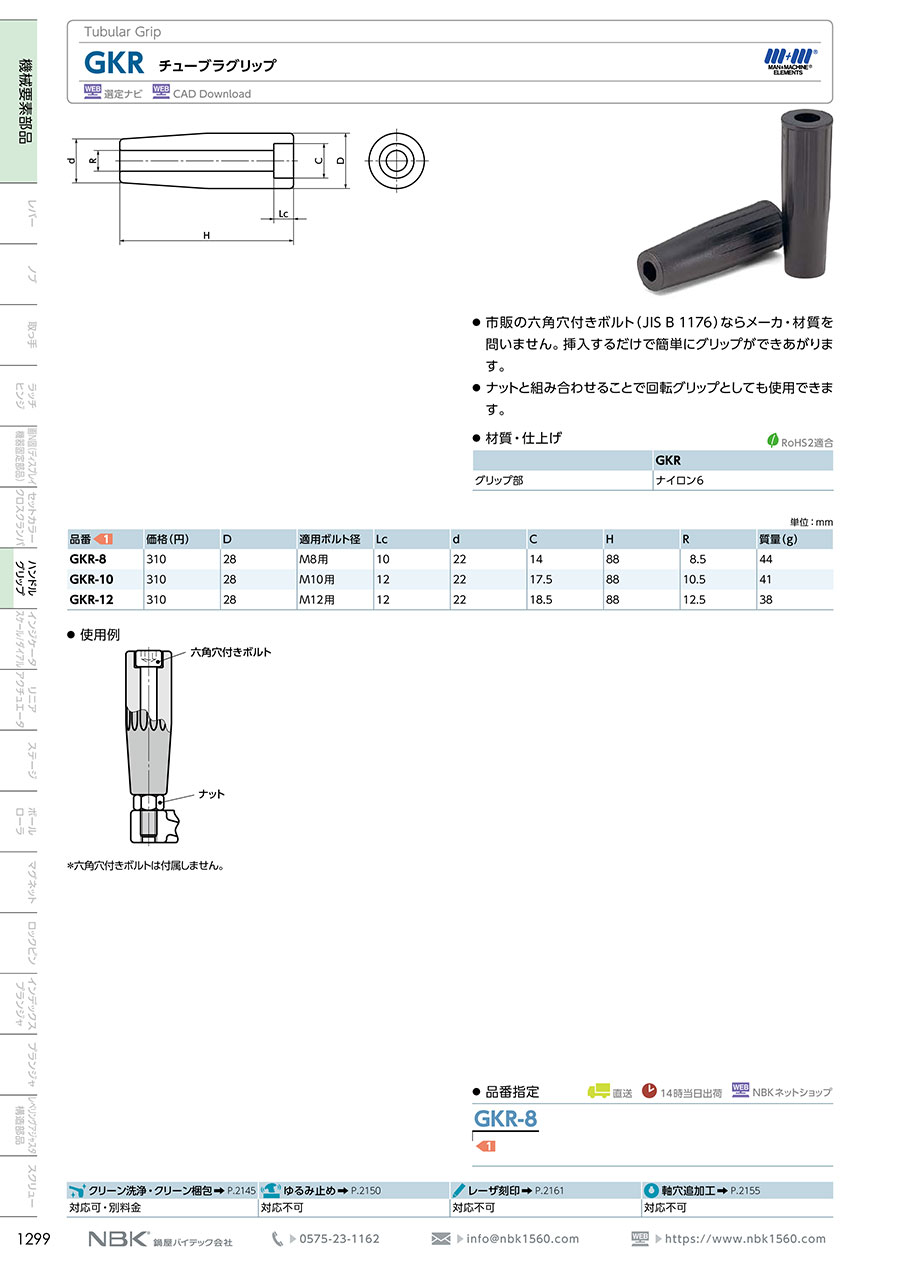

カタログ
