ステンレス固定グリップ GSS
未確定：候補が5型番あります。
商品情報
製品仕様

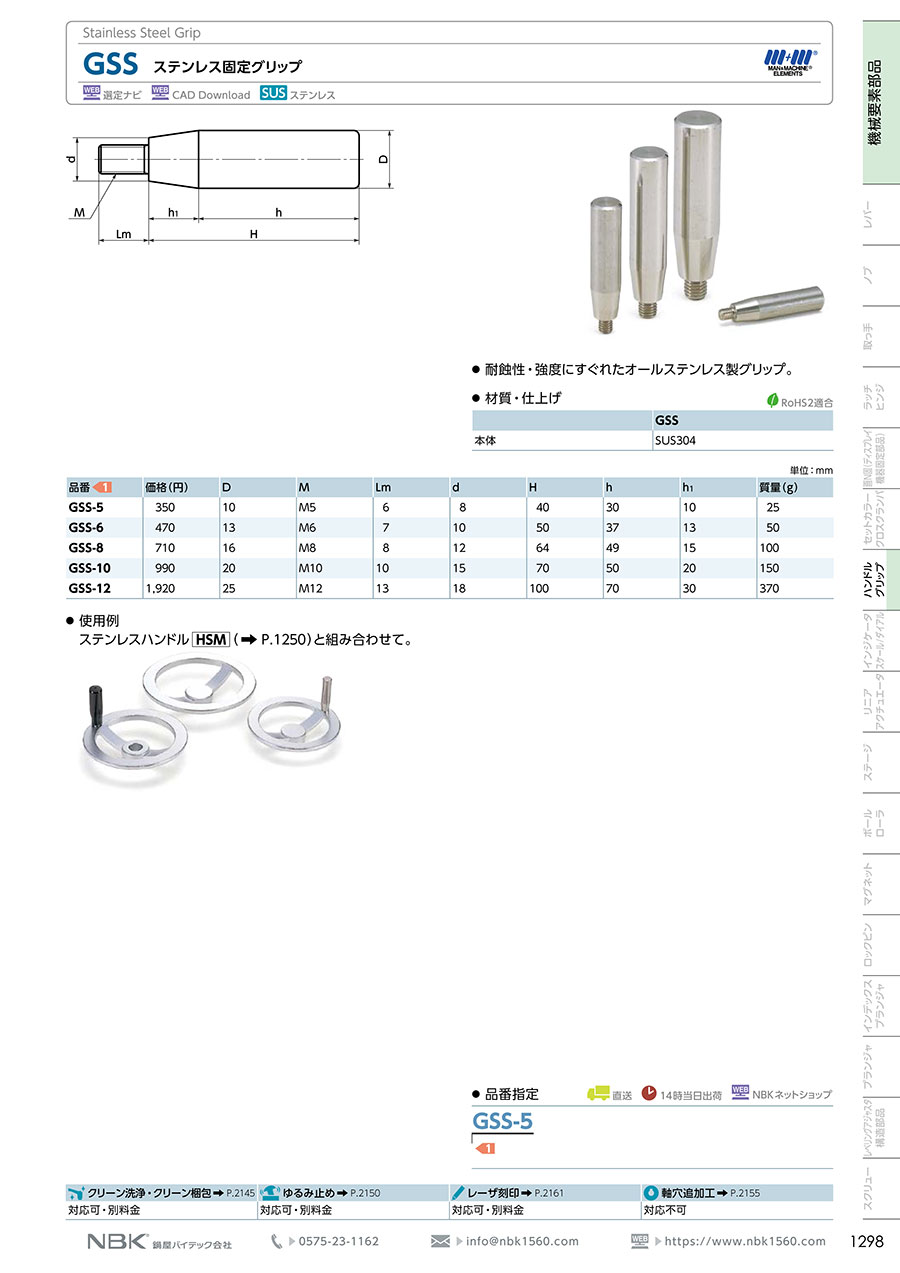

ステンレス固定グリップの外観。
ステンレス固定グリップの寸法図。
ステンレス固定グリップの使用例（ステンレスハンドル HSMと組み合わせて。）。
| 品番 | D | M | Lm | d | H | h | h1 | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| GSS-5 | 10 | M5 | 6 | 8 | 40 | 30 | 10 | 25 |
| GSS-6 | 13 | M6 | 7 | 10 | 50 | 37 | 13 | 50 |
| GSS-8 | 16 | M8 | 8 | 12 | 64 | 49 | 15 | 100 |
| GSS-10 | 20 | M10 | 10 | 15 | 70 | 50 | 20 | 150 |
| GSS-12 | 25 | M12 | 13 | 18 | 100 | 70 | 30 | 370 |
単位 : mm。
カタログ
商品担当おすすめ
ステンレス固定グリップ GSSのレビュー
グリップ
4
4.02022/04/25
回す回数が多いので、グリップがくびれたものものより
ストレートタイプの方を選びました。
0人が参考にしています。
装置のカバーの両端に取り付けて使用
4
4.02021/01/21
装置のカバーの両端に取り付けて開閉の取っ手としてこの商品を使用しています。多湿環境で使用するため、錆びないように材質がス...もっと読む
0人が参考にしています。
