メカニカル部品技術窓口
パワーストップ用ブラケット ABV
- 通常単価(税別)
- 3,600円～11,600円
- 税込単価
- 3,960円～12,760円
パワーストップ取りつけ用ブラケット。【特長】・市販の六角穴付きボルトで、機器、...
詳細情報を確認する- 本体/関連部品
- 関連部品
- 仕様
- 標準タイプ
未確定：候補が11型番あります。
商品情報

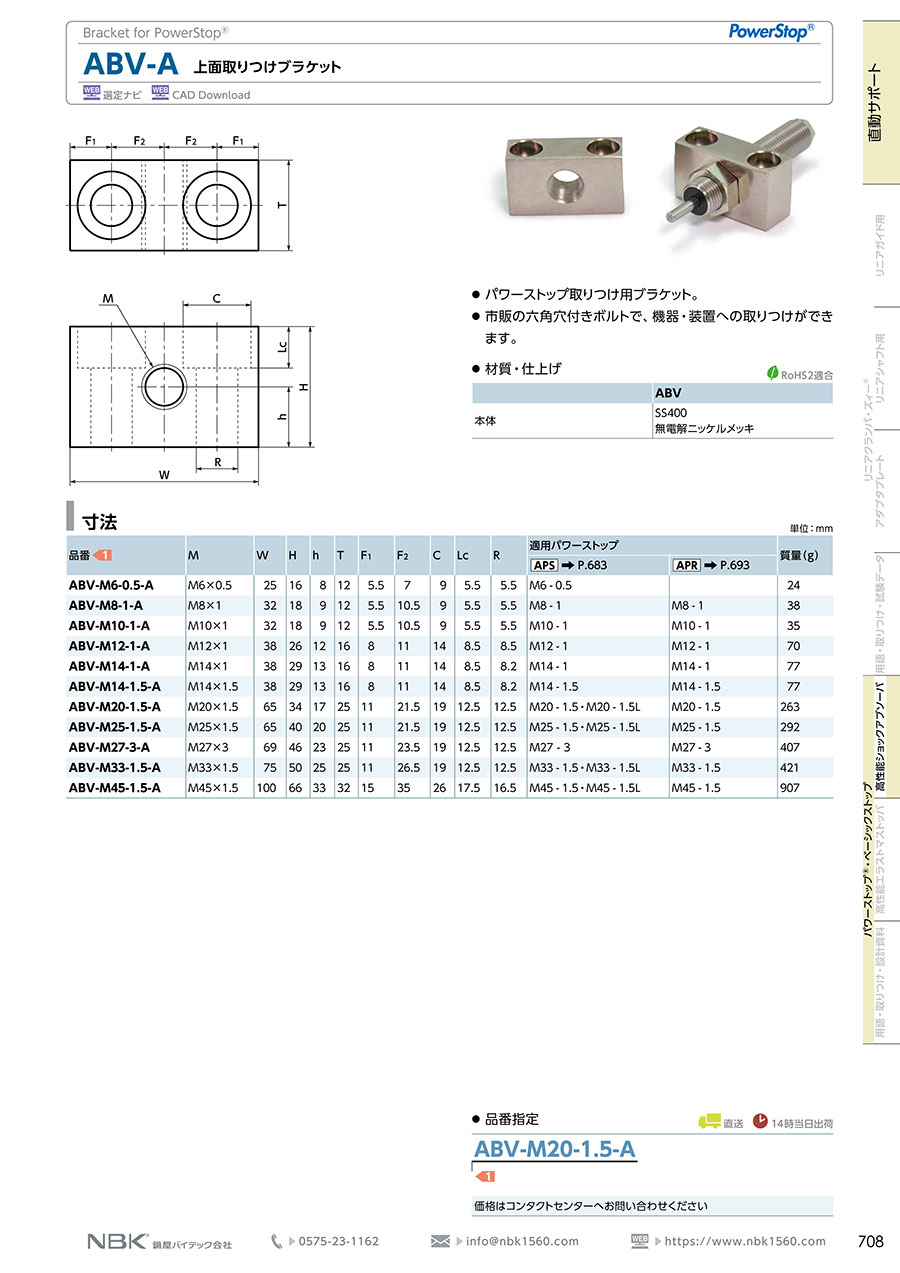

上面取りつけブラケット ABV-Aの仕様
ABV-Aの外観
ABV-Aの外形図
（単位：mm）
| 品番 | M | W | H | h | T | F1 | F2 | C | Lc | R | 適用パワーストップ | 質量 （g） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| （APS）→P.xxxx | （APR）→P.xxxx | ||||||||||||
| ABV-M6-0.5-A | M6×0.5 | 25 | 16 | 8 | 12 | 5.5 | 7 | 9 | 5.5 | 5.5 | M6-0.5 | - | 24 |
| ABV-M8-1-A | M8×1 | 32 | 18 | 9 | 12 | 5.5 | 10.5 | 9 | 5.5 | 5.5 | M8-1 | M8-1 | 38 |
| ABV-M10-1-A | M10×1 | 32 | 18 | 9 | 12 | 5.5 | 10.5 | 9 | 5.5 | 5.5 | M10-1 | M10-1 | 35 |
| ABV-M12-1-A | M12×1 | 38 | 26 | 12 | 16 | 8 | 11 | 14 | 8.5 | 8.5 | M12-1 | M12-1 | 70 |
| ABV-M14-1-A | M14×1 | 38 | 29 | 13 | 16 | 8 | 11 | 14 | 8.5 | 8.2 | M14-1 | M14-1 | 77 |
| ABV-M14-1.5-A | M14×1.5 | 38 | 29 | 13 | 16 | 8 | 11 | 14 | 8.5 | 8.2 | M14-1.5 | M14-1.5 | 77 |
| ABV-M20-1.5-A | M20×1.5 | 65 | 34 | 17 | 25 | 11 | 21.5 | 19 | 12.5 | 12.5 | M20-1.5・M20-1.5L | M20-1.5 | 263 |
| ABV-M25-1.5-A | M25×1.5 | 65 | 40 | 20 | 25 | 11 | 21.5 | 19 | 12.5 | 12.5 | M25-1.5・M25-1.5L | M25-1.5 | 292 |
| ABV-M27-3-A | M27×3 | 69 | 46 | 23 | 25 | 11 | 23.5 | 19 | 12.5 | 12.5 | M27-3 | M27-3 | 407 |
| ABV-M33-1.5-A | M33×1.5 | 75 | 50 | 25 | 25 | 11 | 26.5 | 19 | 12.5 | 12.5 | M33-1.5・M33-1.5L | M33-1.5 | 421 |
| ABV-M45-1.5-A | M45×1.5 | 100 | 66 | 33 | 32 | 15 | 35 | 26 | 17.5 | 16.5 | M45-1.5・M45-1.5L | M45-1.5 | 907 |
- パワーストップ取りつけ用ブラケット。
- 市販の六角穴付きボルトで、機器・装置への取りつけが可能。
- 材質：SS400。
- 仕上げ：無電解ニッケルメッキ。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,654円 ( 4,019円 ) | 4日目 |
3,600円 ( 3,960円 ) | 4日目 |
3,610円 ( 3,971円 ) | 4日目 |
4,070円 ( 4,477円 ) | 4日目 |
4,080円 ( 4,488円 ) | 4日目 |
4,080円 ( 4,488円 ) | 4日目 |
6,000円 ( 6,600円 ) | 4日目 |
6,450円 ( 7,095円 ) | 4日目 |
6,990円 ( 7,689円 ) | 4日目 |
8,970円 ( 9,867円 ) | 4日目 |
11,600円 ( 12,760円 ) | 4日目 |
詳細情報
基本情報
パワーストップ取りつけ用ブラケット。
【特長】
・市販の六角穴付きボルトで、機器、装置への取りつけが可能。
・フランジタイプ。
・APS、AESに適用。
・ストッパスクリューSANと組み合わせて使用可能。
【用途】
・パワーストップの取りつけに使用。
