鍋屋バイテック

MDS-C フレキシブルカップリングシングルディスクタイプ

カタログ |

通常単価(税別): 4,297円～11,551円

税込単価: 4,727円～12,706円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

ディスクタイプのフレキシブルカップリングです。【特長】・高ねじり剛性、高トルク、バックラッシュ"0"、...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が966型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

商品記号	MDS-C
ハブ	A2017 アルマイト処理
ディスク	SUS304
ピン	SUS303
カラー	SUS303
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

規格表

寸法

単位：mm

型番	A	L	W	F	G	M	ねじ締めつけトルク(N・m)	標準軸穴径 D₁-D₂
MDS-19C	19	8	20	2.5	6.5	M2	0.5	4-4
MDS-25C	25	10	24	3.5	9	M2.5	1	6-6
MDS-32C	32	12	29	4	11	M3	1.5	8-8
MDS-40C	40	14	33	5	15	M4	2.5	8-8
MDS-50C	50	18	42	6	18	M5	7	14-14
MDS-63C	63	20	46	7	24	M6	12	15-15

型番	標準軸穴径 D1・D2
型番	4	5	6	6.35	7	8	9	10	11	12	14
MDS-19C	●	●	●	-	●	●	-	-	-	-	-
MDS-25C	-	-	●	●	-	●	●	●	●	●	-
MDS-32C	-	-	-	-	-	●	-	●	●	●	●
MDS-40C	-	-	-	-	-	●	-	●	●	●	●
MDS-50C	-	-	-	-	-	-	-	-	-	-	●

型番	標準軸穴径 D1・D2
型番	15	16	17	18	19	20	22	24	25	28	30
MDS-32C	●	-	-	-	-	-	-	-	-	-	-
MDS-40C	●	●	●	●	●	●	-	-	-	-	-
MDS-50C	●	●	●	●	●	●	●	●	●	-	-
MDS-63C	●	●	●	●	●	●	●	●	●	●	●

・全商品に六角穴付きボルトが付属しています。
・適用軸径の推奨寸法許容差はh6およびh7です。
・Dカット軸に取りつける場合は軸のDカット面の位置に注意してください。

性能

型番	最大軸穴径 (mm)	常用トルク (N・m)^＊1	最高回転数 (min^-1)	慣性モーメント (kg・m²)^＊2	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	許容エンドプレイ (mm)	質量 (g)^＊2
MDS-19C	8	0.7	33,000	6.3×10^-7	280	0.02	0.7	±0.2	9
MDS-25C	12	1	25,000	2.1×10^-6	630	0.02	0.7	±0.2	19
MDS-32C	15	2.5	19,000	7.2×10^-6	1,600	0.02	0.7	±0.2	41
MDS-40C	20	3.5	15,000	1.3×10^-5	2,600	0.02	0.7	±0.2	68
MDS-50C	25	9	12,000	6.1×10^-5	3,100	0.02	0.7	±0.2	140
MDS-63C	30	12.5	10,000	1.7×10^-4	4,200	0.02	0.7	±0.2	250

※ 1：負荷変動による常用トルクの補正は必要ない。
※ 2：最大軸穴径での値。

選定サポート情報

注文例

（1）型番（2）D1・D2

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

追加工

キー溝

RoHS?

最小発注数量

4	4	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
4	5	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
4	6	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
4	7	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
4	8	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
5	5	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
5	6	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
5	7	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
5	8	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
6	6	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
6	7	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
6	8	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
7	7	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
7	8	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
8	8	～1.00	19	0.7	20	6.3×10^-7	30,001～	33000	標準軸穴	なし	10	1個
6	6	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	6.35	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	7	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
6	8	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6.35	6.35	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6.35	7	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
6.35	8	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6.35	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6.35	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6.35	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
6.35	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
7	7	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	8	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
7	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	追加工軸穴	なし	10	1個
8	8	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
8	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
9	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
9	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
9	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D2穴	10	1個
9	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
9	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D2穴	10	1個
9	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
9	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D2穴	10	1個
9	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D1穴	10	1個
9	9	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	両側	10	1個
9	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D1穴	10	1個
9	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	両側	10	1個
9	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D1穴	10	1個
9	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	両側	10	1個
9	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D1穴	10	1個
9	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	両側	10	1個
10	10	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
10	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個
10	11	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	D2穴	10	1個
10	12	～1.00	25	1	24	2.1×10^-6	10,001～30,000	25000	標準軸穴	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,538円 ( 4,992円 )	4日目
4,325円 ( 4,758円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,538円 ( 4,992円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,538円 ( 4,992円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,297円 ( 4,727円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
6,161円 ( 6,777円 )	4日目
4,897円 ( 5,387円 )	在庫品1日目当日出荷可能
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
6,161円 ( 6,777円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
7,877円 ( 8,665円 )	4日目
6,161円 ( 6,777円 )	4日目
6,161円 ( 6,777円 )	4日目
6,161円 ( 6,777円 )	4日目
6,161円 ( 6,777円 )	4日目
6,161円 ( 6,777円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
5,121円 ( 5,633円 )	4日目
4,897円 ( 5,387円 )	4日目
5,121円 ( 5,633円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
5,304円 ( 5,834円 )	4日目
4,897円 ( 5,387円 )	4日目
5,304円 ( 5,834円 )	4日目
4,897円 ( 5,387円 )	4日目
5,304円 ( 5,834円 )	4日目
5,304円 ( 5,834円 )	4日目
6,160円 ( 6,776円 )	4日目
5,304円 ( 5,834円 )	4日目
6,160円 ( 6,776円 )	4日目
5,304円 ( 5,834円 )	4日目
6,160円 ( 6,776円 )	4日目
5,304円 ( 5,834円 )	4日目
6,160円 ( 6,776円 )	4日目
4,897円 ( 5,387円 )	4日目
4,897円 ( 5,387円 )	4日目
5,304円 ( 5,834円 )	4日目
4,897円 ( 5,387円 )	4日目

...

基本情報

基本情報

ディスクタイプのフレキシブルカップリングです。
【特長】
・高ねじり剛性、高トルク、バックラッシュ"0"、ショートタイプです。
・全長が短いコンパクト設計です。
・ステンレスディスクが偏心・偏角・エンドプレイを許容します。
・標準タイプMDWとショートタイプMDSあります。
【用途】
・アクチュエータ／XYステージなどに。

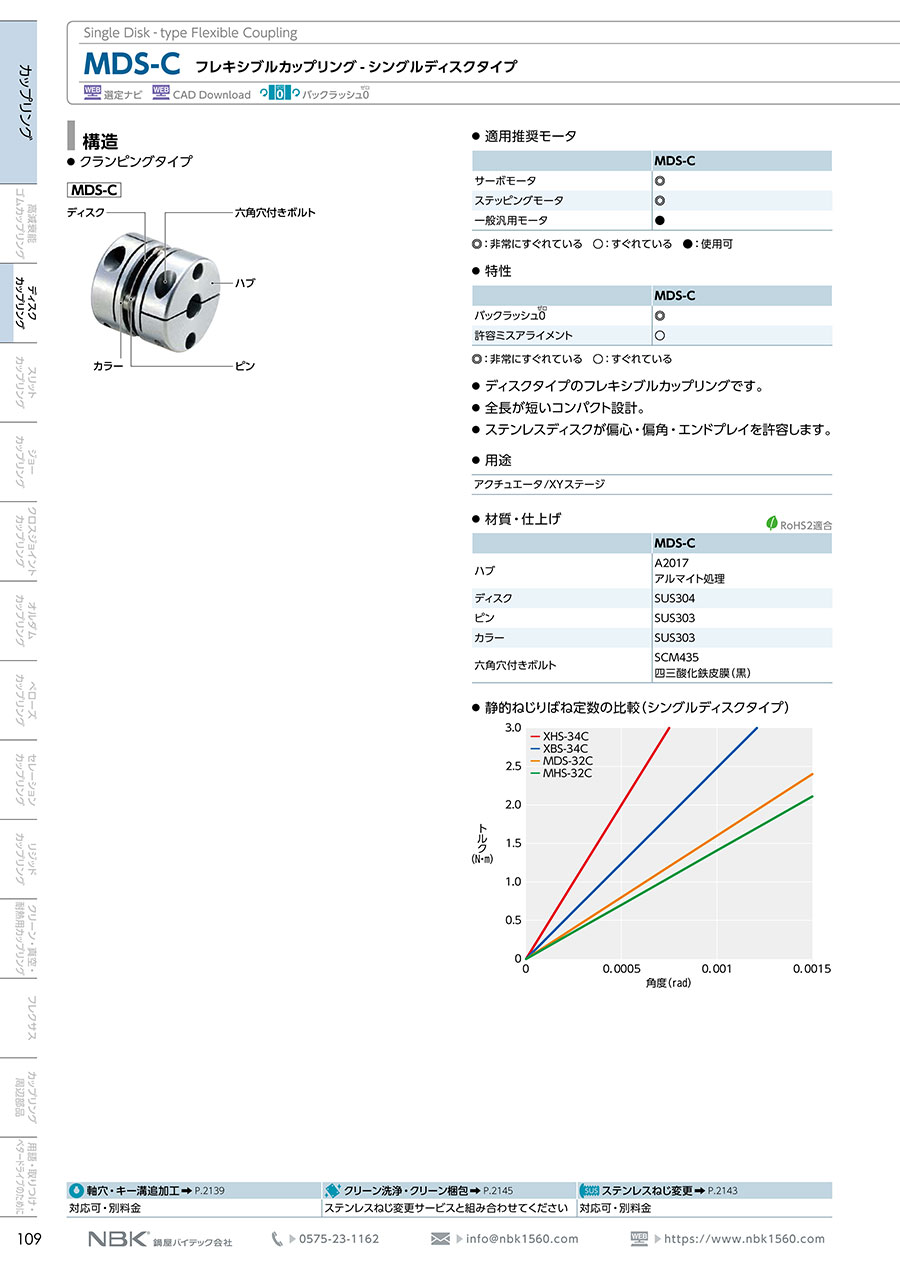

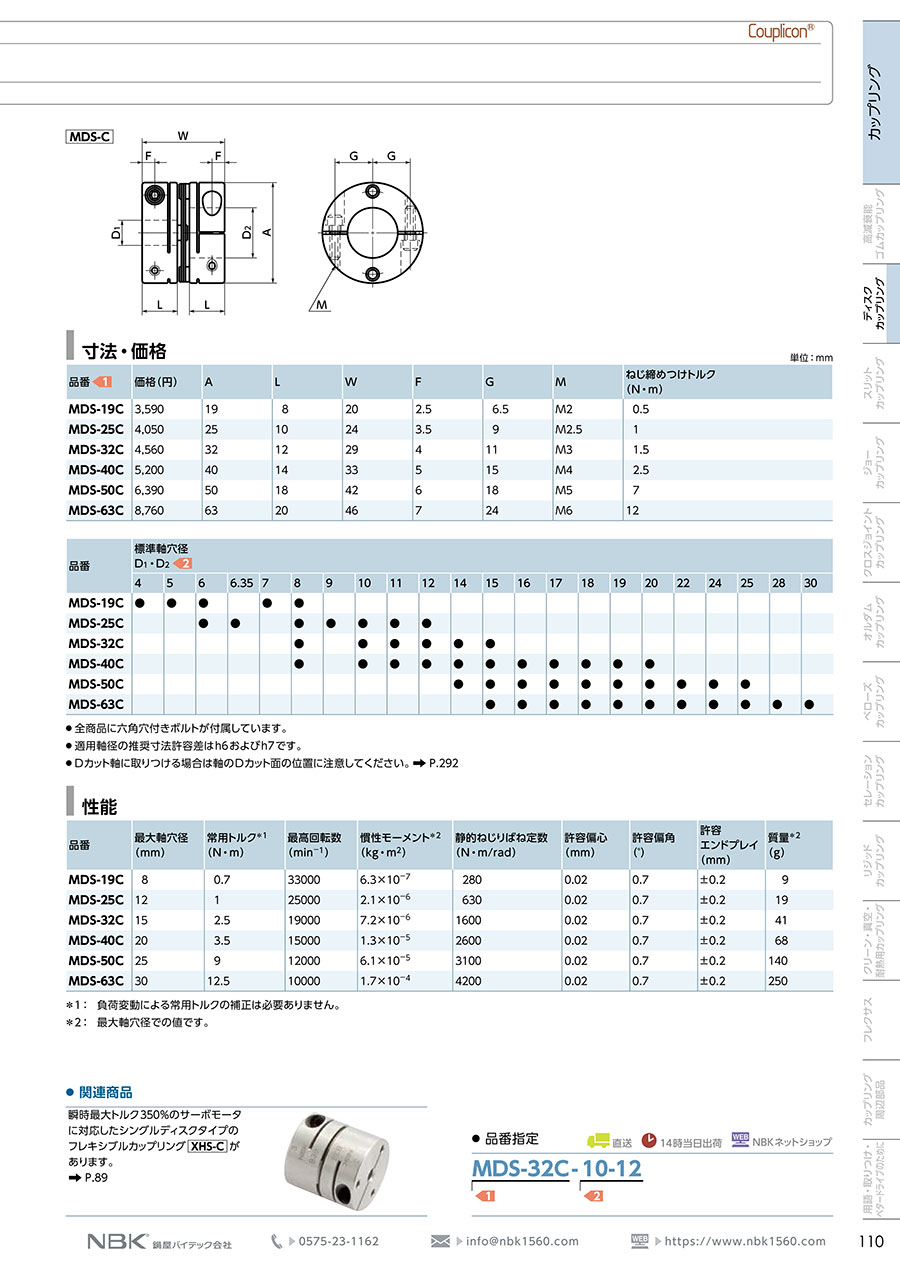

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　オルダム形クランビングタイプ/セットスクリュータイプ
オルダムタイプのフレキシブルカップリング。偏心・偏角の許容が可能
ミスミ
カップリング　ディスク形標準トルククランピングタイプ
カーボンFRP-フレキシビリティと伝達トルク、ねじり剛性とが非常に高いレベルでバランスの良い万能タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MDS-C フレキシブルカップリングシングルディスクタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

位置決め精度を求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。
