鍋屋バイテック

XBS-C／XBSS-C フレキシブルカップリングシングルディスクタイプ

Name: XBS-C／XBSS-C フレキシブルカップリング シングルディスクタイプ
Brand: 鍋屋バイテック
SKU: 221000131381
Rating: 5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 4,197円～51,587円

税込単価: 4,617円～56,746円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XHS-C フレキシブルカップリングシングルディスクタイプ

通常価格(税別)： 3,397円 (税込価格：3,737円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ

4.4

通常価格(税別)： 3,997円 (税込価格：4,397円)

通常出荷日：在庫品1日目

高ねじり剛性・高トルク・バックラッシュ"0"・ショートタイプの標準カップリング...

詳細情報を確認する

用途
標準 / サーボモータ / ステッピングモータ
種類
ディスクタイプ
許容ミスアラインメント
偏角 / エンドプレイ
許容偏心 (mm)
0.02
ディスク部材質
SUS304
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体
構造
クランピングタイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

製造現場のためのカップリング総合情報

未確定：候補が3,009型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

XBS-C：アルミニウム合金ハブ、XBSS-C：オールステンレス製

製品仕様

構造

クランピングタイプXBS-C、XBSS-C

XBS-C : アルミニウム合金ハブ
XBSS-C : オールステンレス製
（カラー、ディスク、六角穴付きボルト、ハブ、ボルト）

材質・仕上げ

商品記号	XBS-C	XBSS-C
ハブ	A7075^*1	SUS303
ボルト	SCM435 四三酸化鉄皮膜(黒)	SUSXM7
ディスク	SUS304	SUS304
カラー	SUS304	SUS304
六角穴付きボルト	SCM435 四三酸化鉄皮膜(黒)	SUSXM7

*1：アルマイト処理品の製作も可能

適用モータ

商品記号	XBS	XBSS
サーボモータ	◎	◎
ステッピングモータ	◎	◎
一般汎用モータ	△	△

◎ : 非常にすぐれている　○ : すぐれている　△ : 使用可

特性

商品記号	XBS	XBSS
バックラッシュ0	◎	◎
高トルク	○	○
高ねじり剛性	◎	◎
許容ミスアライメント	○	○
耐蝕性(オールステンレス)	-	◎

◎ : 非常にすぐれている　○ : すぐれている　

規格表

寸法

単位：mm

型番	A	L	W	F	G	M	ねじ締めつけトルク（N・m）
XBS-15C2	15	7.5	16	2.3	5.25	M2	0.5
XBS-19C2	19	9	19	2.5	7.1	M2	0.5
XBS-25C2	25	11	23.6	3.5	9.25	M2.5	1
XBS-27C2	27	11	23.6	3.5	10.25	M2.5	1
XBS-34C3	34	12	26.2	4	13	M3	1.5
XBS-39C2	39	15	32.8	5	14.5	M4	3.5
XBS-44C2	44	15	32.8	5	17	M4	3.5
XBS-56C3	56	20	43.2	6	21.25	M5	8
XBS-68C5	68	24	53	7	25	M6	13
XBS-82C5	82	31	68	9	29.5	M8	30
XBS-94C7	94	31	68.8	9	35.5	M8	30
XBS-104C8	104	32	71.2	9	40.5	M8	30
XBSS-15C2A	15	7.5	16	2.3	5.25	M2	0.5
XBSS-19C2A	19	9	19	2.5	7.1	M2	0.5
XBSS-25C2A	25	11	23.6	3.5	9.25	M2.5	1
XBSS-27C2A	27	11	23.6	3.5	10.25	M2.5	1
XBSS-34C3A	34	12	26.2	4	13	M3	1.5
XBSS-39C2A	39	15	32.8	5	14.5	M4	3.5
XBSS-44C2A	44	15	32.8	5	17	M4	3.5
XBSS-56C3A	56	20	43.2	6	21.25	M5	8

サイズ	標準軸穴径 D1・D2
サイズ	3	4	5	6	8	10	11	12	14	15	16	18	19
15C2	●	●	●	●	-	-	-	-	-	-	-	-	-
19C2	-	●	●	●	●	-	-	-	-	-	-	-	-
25C2	-	-	●	●	●	●	●	●	-	-	-	-	-
27C2	-	-	-	●	●	●	●	●	●	-	-	-	-
34C3	-	-	-	●	●	●	●	●	●	●	●	-	-
39C2	-	-	-	-	●	●	●	●	●	●	●	●	●
44C2	-	-	-	-	●	●	●	●	●	●	●	●	●
56C3	-	-	-	-	-	●	●	●	●	●	●	●	●
68C5^*1	-	-	-	-	-	-	-	-	●	●	●	●	●

サイズ	標準軸穴径 D1・D2
サイズ	20	22	24	25	28	30	32	35	38	40	42	45	50
39C2	●	-	-	-	-	-	-	-	-	-	-	-	-
44C2	●	●	-	-	-	-	-	-	-	-	-	-	-
56C3	●	●	●	●	●	-	-	-	-	-	-	-	-
68C5^*1	●	●	●	●	●	●	●	-	-	-	-	-	-
82C5^*1	●	●	●	●	●	●	●	●	-	-	-	-	-
94C7^*1	-	-	-	●	●	●	●	●	●	●	●	●	-
104C8^*1	-	-	-	-	-	-	-	●	●	●	●	●	●

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
Dカット軸に取りつける場合は軸のDカット面の位置に注意してください。

*1：XBS-C のみのサイズです。

キー溝寸法

・JIS B 1301より引用
※キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。加工の可否は絞り込み条件でご確認ください。

スリップトルク

（単位：N・m）

型番	軸穴径(mm)
型番	8	10	11
XBSS-44C2A	4.5	-	-
XBSS-56C3A	-	9	13

表に示すサイズは軸のスリップトルクがXBS-CXBSS-Cの常用トルクより小さくなるので注意。
軸の寸法許容差h7、硬度34-40HRC、ねじ締めつけトルクXBS-CXBSS-C寸法・価格表記載の値での試験値

性能

単位：mm

型番	最大軸穴径（mm）	常用トルク ^*1 （N・m）	最高回転数（min^-1）	慣性モーメント ^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
XBS-15C2	6	0.6	42,000	9.8×10^-8	300	0.02	0.5	±0.1	5
XBS-19C2	8	1	33,000	2.9×10^-7	600	0.02	1	±0.1	9
XBS-25C2	12	2	25,000	1.1×10^-6	1,300	0.02	1	±0.2	17
XBS-27C2	14	2.2	23,000	1.4×10^-6	1,600	0.02	1	±0.2	21
XBS-34C3	16	4.2	18,000	4.0×10^-6	2,500	0.02	1	±0.3	43
XBS-39C2	20	8	16,000	9.8×10^-6	4,600	0.02	1	±0.3	83
XBS-44C2	22	10	14,000	1.6×10^-5	6,000	0.02	1	±0.3	105
XBS-56C3	28	25	11,000	5.7×10^-5	14,000	0.02	1	±0.4	232
XBS-68C5	32	60	9,000	1.6×10^-4	25,000	0.02	1	±0.5	388
XBS-82C5	35	80	7,000	4.2×10^-4	42,000	0.02	1	±0.6	740
XBS-94C7	45	150	6,000	6.9×10^-4	55,000	0.02	1	±0.7	960
XBS-104C8	50	200	6,000	1.1×10^-3	68,000	0.02	1	±0.7	1,180
XBSS-15C2A	6	0.42	42,000	2.3×10^-7	500	0.02	0.5	±0.1	15
XBSS-19C2A	8	0.6	33,000	7.4×10^-7	1,000	0.02	1	±0.1	29
XBSS-25C2A	12	1.1	25,000	2.8×10^-6	1,500	0.02	1	±0.2	53
XBSS-27C2A	14	1.3	23,000	3.8×10^-6	2,100	0.02	1	±0.2	67
XBSS-34C3A	16	2.5	18,000	1.1×10^-5	3,800	0.02	1	±0.3	115
XBSS-39C2A	20	4.8	16,000	2.3×10^-5	5,500	0.02	1	±0.3	185
XBSS-44C2A	22	5.6	14,000	3.9×10^-5	7,000	0.02	1	±0.3	305
XBSS-56C3A	28	14	11,000	1.4×10^-4	15,000	0.02	1	±0.4	610

*1：負荷変動による常用トルクの補正は必要ありません。
軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。
*2：最大軸穴径での値です。

選定サポート情報

軸径・常用トルクによる選定

XBS　φ39（外径39mm）以下

XBS　φ44（外径44mm）以上

XBSS

選定例

選定条件がφ30（軸径30mm）、負荷トルク40N・mのとき、選定サイズは XBS-68C5

選定サポート情報

定格出力(W)	サーボモータ仕様^*1			選定サイズ
	モータ軸径 (mm)	定格トルク (N・m)	瞬時最大トルク (N・m)	XBW-C	XBWS-C
	モータ軸径 (mm)	定格トルク (N・m)	瞬時最大トルク (N・m)	アルミニウム合金ハブ	オールステンレス製
10	5-6	0.032	0.096	XBS-15C	XBSS-15C
20	5-6	0.064	0.19	XBS-15C	XBSS-15C
30	5-7	0.096	0.29	XBS-19C	XBSS-19C
50	6-8	0.16	0.48	XBS-19C	XBSS-19C
100	8	0.32	0.95	XBS-19C	XBSS-25C
200	9-14	0.64	1.9	XBS-27C	XBSS-34C
400	14	1.3	3.8	XBS-34C	XBSS-39C
750	16-19	2.4	7.2	XBS-39C	XBSS-56C

※ モータ仕様は一般的な値

注文例

性能・試験情報

スラスト反力

XBS　φ39（外径39mm）以下

XBS　φ44（外径44mm）以上

XBSS

型番リスト

表示件数

...

型番

XBS-25C2-9-BT-KT-9-BT

XBS-25C2-9-BT-KT-9-BT-KT

XBS-25C2-9-BT-KT-10

XBS-25C2-9-BT-KT-10-KT

XBS-25C2-9-BT-KT-11

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

本体材質

最高回転数（範囲）

(r/min)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

追加工

キー溝

RoHS?

最小発注数量

3	3	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
3	4	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
3	5	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
3	6	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
4	4	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
4	5	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
4	6	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
5	5	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
5	6	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
6	6	～1.00	15	0.6	16	9.8×10^-8	[アルミニウム] A7075	30,001～	0.5	±0.1	42000	標準軸穴	なし	10	1個
4	4	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
4	5	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
4	6	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
4	7	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	追加工軸穴	なし	10	1個
4	8	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
5	5	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
5	6	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
5	7	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	追加工軸穴	なし	10	1個
5	8	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
6	6	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
6	7	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	追加工軸穴	なし	10	1個
6	8	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
7	7	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	追加工軸穴	なし	10	1個
7	8	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	追加工軸穴	なし	10	1個
8	8	～1.00	19	1	19	2.9×10^-7	[アルミニウム] A7075	30,001～	1	±0.1	33000	標準軸穴	なし	10	1個
5	5	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
5	6	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
5	7	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
5	8	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
5	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
5	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
5	11	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
5	12	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
6	6	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
6	7	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
6	8	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
6	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
6	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
6	11	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
6	12	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
7	7	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
7	8	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
7	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
7	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
7	11	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
7	12	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
8	8	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
8	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
8	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
8	11	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
8	12	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	標準軸穴	なし	10	1個
9	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
9	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
9	11	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
9	12	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	なし	10	1個
9	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	D1穴	10	1個
9	9	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	両側	10	1個
9	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	D1穴	10	1個
9	10	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	両側	10	1個
9	11	1.01～3.00	25	2	23.6	1.1×10^-6	[アルミニウム] A7075	10,001～30,000	1	±0.2	25000	追加工軸穴	D1穴	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,797円 ( 5,277円 )	4日目
4,797円 ( 5,277円 )	4日目
5,060円 ( 5,566円 )	4日目
4,797円 ( 5,277円 )	4日目
4,797円 ( 5,277円 )	4日目
4,797円 ( 5,277円 )	4日目
4,797円 ( 5,277円 )	4日目
5,060円 ( 5,566円 )	4日目
4,797円 ( 5,277円 )	4日目
5,060円 ( 5,566円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
5,518円 ( 6,070円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
5,518円 ( 6,070円 )	4日目
4,197円 ( 4,617円 )	4日目
4,197円 ( 4,617円 )	4日目
5,518円 ( 6,070円 )	4日目
4,197円 ( 4,617円 )	4日目
7,235円 ( 7,959円 )	4日目
5,518円 ( 6,070円 )	4日目
4,197円 ( 4,617円 )	4日目
4,799円 ( 5,279円 )	4日目
4,597円 ( 5,057円 )	4日目
5,887円 ( 6,476円 )	4日目
4,597円 ( 5,057円 )	4日目
5,887円 ( 6,476円 )	4日目
4,600円 ( 5,060円 )	4日目
4,597円 ( 5,057円 )	4日目
5,038円 ( 5,542円 )	4日目
4,597円 ( 5,057円 )	4日目
5,887円 ( 6,476円 )	4日目
4,597円 ( 5,057円 )	4日目
5,887円 ( 6,476円 )	4日目
4,597円 ( 5,057円 )	4日目
4,597円 ( 5,057円 )	4日目
4,597円 ( 5,057円 )	4日目
7,604円 ( 8,364円 )	4日目
5,887円 ( 6,476円 )	4日目
7,604円 ( 8,364円 )	4日目
5,887円 ( 6,476円 )	4日目
5,887円 ( 6,476円 )	4日目
5,887円 ( 6,476円 )	4日目
4,597円 ( 5,057円 )	4日目
5,887円 ( 6,476円 )	4日目
4,600円 ( 5,060円 )	4日目
4,597円 ( 5,057円 )	4日目
4,597円 ( 5,057円 )	4日目
7,604円 ( 8,364円 )	4日目
5,887円 ( 6,476円 )	4日目
5,887円 ( 6,476円 )	4日目
5,887円 ( 6,476円 )	4日目
8,462円 ( 9,308円 )	4日目
9,320円 ( 10,252円 )	4日目
6,745円 ( 7,420円 )	4日目
7,603円 ( 8,363円 )	4日目
6,745円 ( 7,420円 )	4日目

...

基本情報

基本情報

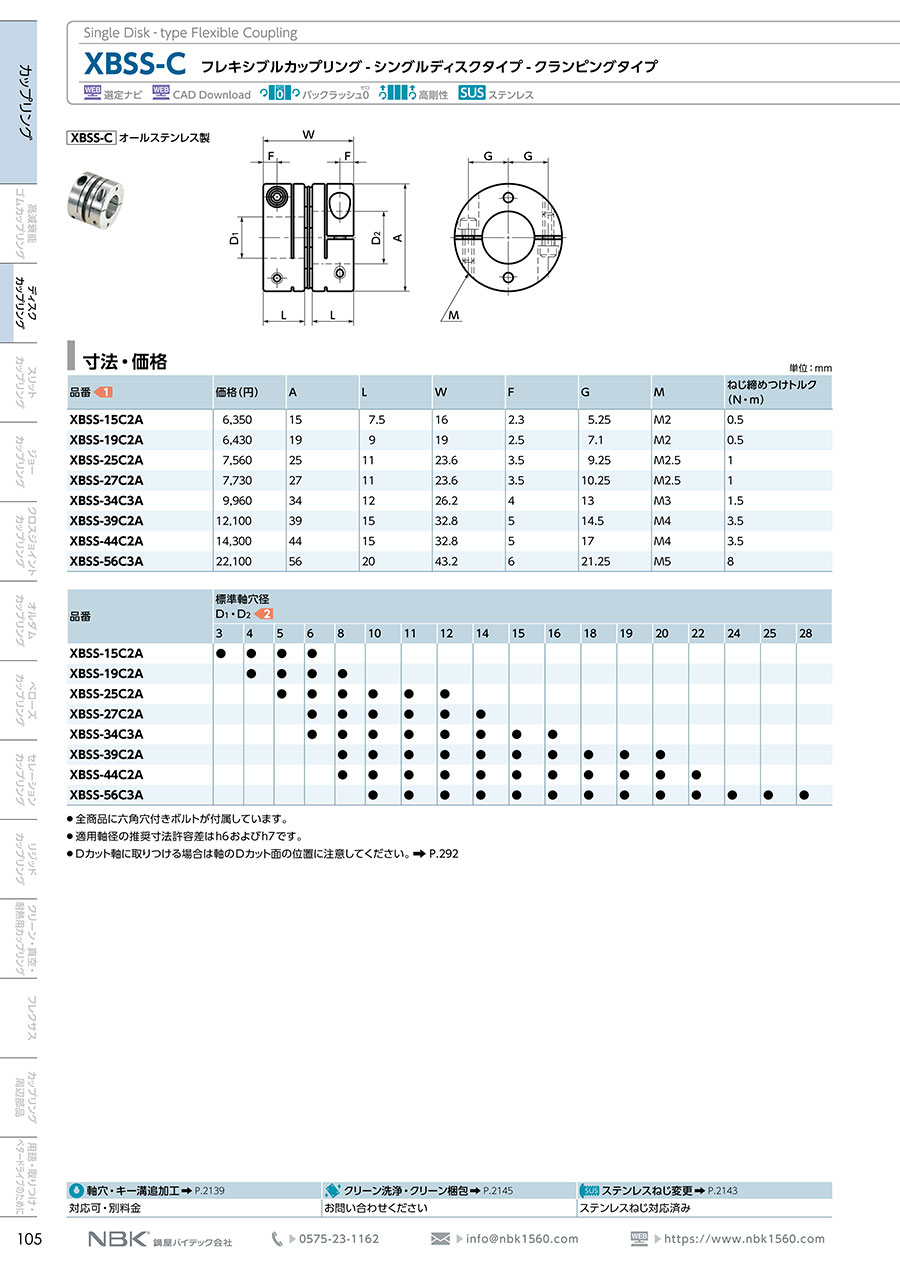

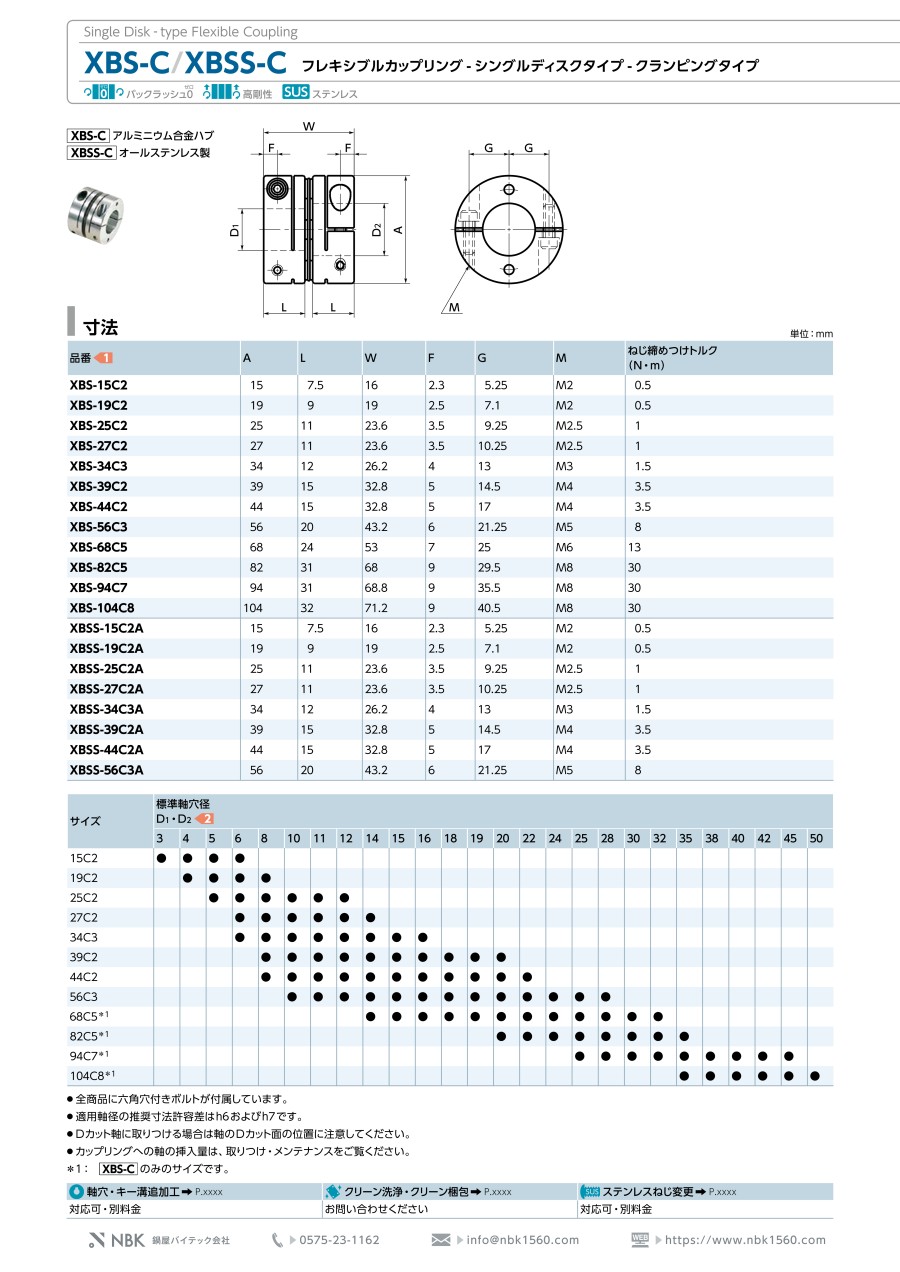

高ねじり剛性・高トルク・バックラッシュ"0"・ショートタイプの標準カップリング。
【特長】
・ディスクタイプのフレキシブルカップリング。
・全長が短いコンパクト設計。
・ステンレスディスクが偏心・偏角・エンドプレイを許容する。
・XBS-Cのハブには、アルミニウム合金のなかで最高強度をもつ超々ジュラルミン（A7075）を採用。
・XBSS-Cは、ステンレスハブを使用したオールステンレスタイプ。
・標準タイプXBW／XBWSとショートタイプXBS／XBSSがある。
【用途】
・アクチュエータ／表面実装機／精密XYステージ／インデックステーブルなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
高精度ディスクカップリング　高トルク・クランピングタイプ
ディスクタイプ（クランピングタイプ）の新商品。スペックも従来より向上し、コストパフォーマンスが高い商品です。
ミスミ
高精度ディスクカップリング　高トルク・セットスクリュータイプ
ディスクタイプ（セットスクリュー）の新商品。スペックも従来より向上し、コストパフォーマンスが高い商品です。
ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XBS-C／XBSS-C フレキシブルカップリングシングルディスクタイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機械内部組立部品

満足度：5.02022/03/22

サイズも比較的豊富にあり、納期、価格においても満足しています。

0人が参考にしています。

外販装置付帯部品として使用しています

満足度：5.02020/07/01

装置付帯の駆動軸と従動軸を接続し、高精度動力伝達を達成する目的で採用しました。基本的にはワンオフの装置製作であるため、都...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

位置決め精度を求められる場合におすすめしています。また，ステンレスタイプも標準化しておりますので，食品・医療へのご使用にも適しています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XBS-C／XBSS-C フレキシブルカップリングシングルディスクタイプ	MDS-C フレキシブルカップリングシングルディスクタイプ	MHS-C フレキシブルカップリングシングルディスクタイプ	ディスク形カップリング -インサイドクランプ方式芯ズレ防止シングルタイプ	精密軸継手-シングル板ばね式 TAS-Cシリーズ	ディスク形カップリングクランピングタイプ（ダブルディスク） SDW
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	ミスミ	酒井製作所	SUNGIL（ソンイル）
通常価格	4,197円-	4,297円 -	6,497円 -	-	6,986円 -	9,969円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目	3日目	7日目〜	在庫品1日目〜
用途	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ対応 / ステッピングモータ	標準 / サーボモータ / パルスモーター	サーボモータ / ステッピングモータ
種類	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスク形	精密バネ軸継手	ディスクタイプ
許容ミスアラインメント	偏角 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
許容偏心(mm)	0.02	0.02	0.02	0.02	0.02	0.4
ディスク部材質	SUS304	SUS304	SUS301	ステンレス	SUS304	-
