MJT フレキシブルカップリングジョータイプ

Name: MJT フレキシブルカップリング ジョータイプ
Brand: 鍋屋バイテック
SKU: 221000131358
Rating: 4.2 (7 reviews)

カタログ |

一部SALE 2026/03/31まで
数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（7件）

この商品のFAQをみる（2件）

通常単価(税別): 238円～42,107円特別価格

税込単価: 262円～46,318円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

L／SS フレキシブルカップリングジョーマックス標準タイプ

通常価格(税別)： 195円 (税込価格：215円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MJB フレキシブルカップリングジョータイプ（ブッシング）

通常価格(税別)： 9,997円 (税込価格：10,997円)

通常出荷日：3 日目～

高トルクで振動吸収性のフレキシブルカップリングです。【特長】・ジョータイプのフ...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

製造現場のためのカップリング総合情報

未確定：候補が5,708型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

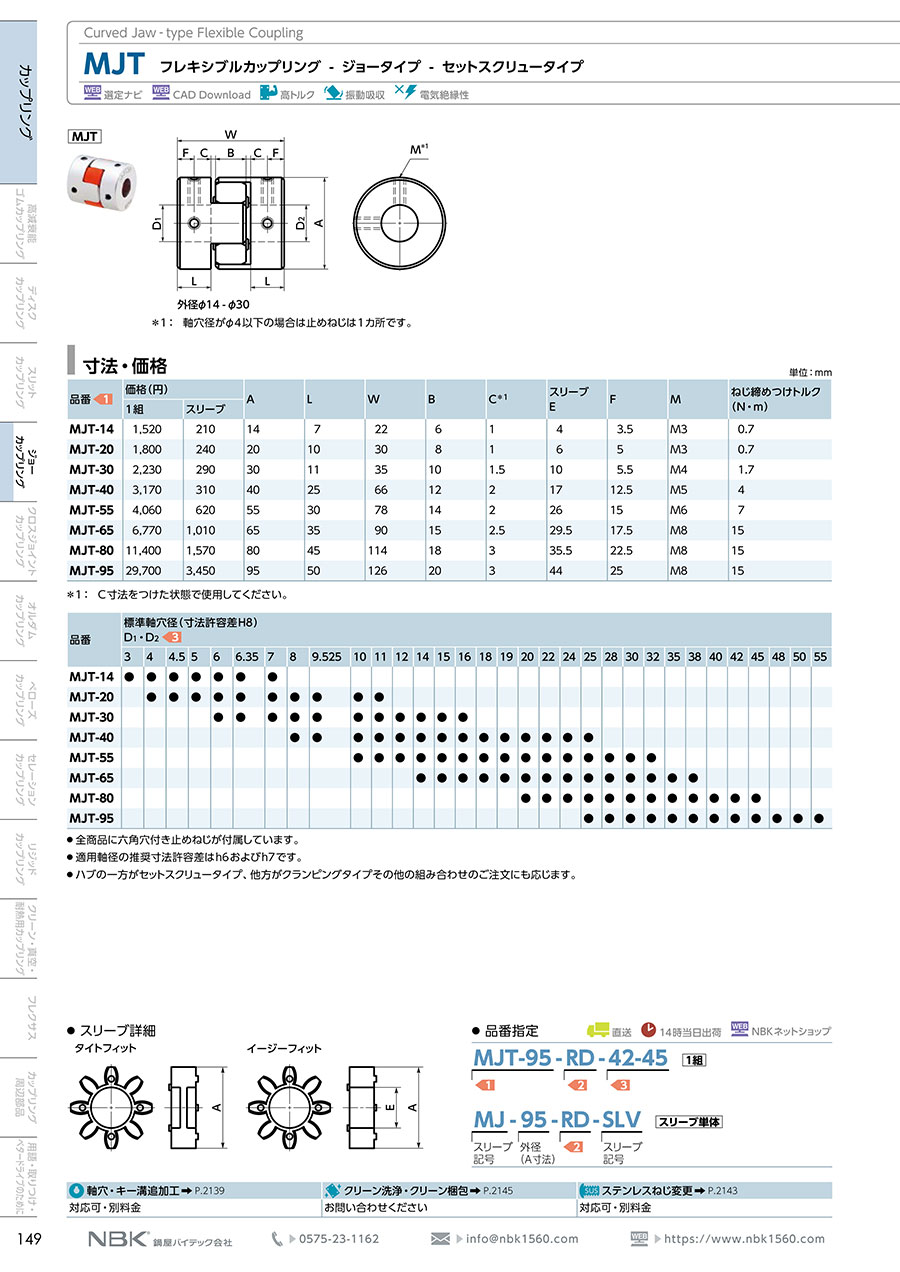

MJTシリーズ外形図

外径Φ14〜Φ30

*1：軸穴径がΦ4以下の場合は止めねじは1カ所です。

外径Φ40

外径Φ55〜Φ95

規格表

単位：mm

型番	A	L	W	B	C^*1	スリーブ E	F	M	ねじ締めつけトルク（N・m）
MJT-14	14	7	22	6	1	4	3.5	M3	0.7
MJT-20	20	10	30	8	1	6	5	M3	0.7
MJT-30	30	11	35	10	1.5	10	5.5	M4	1.7
MJT-40	40	25	66	12	2	17	12.5	M5	4
MJT-55	55	30	78	14	2	26	15	M6	7
MJT-65	65	35	90	15	2.5	29.5	17.5	M8	15
MJT-80	80	45	114	18	3	35.5	22.5	M8	15
MJT-95	95	50	126	20	3	44	25	M8	15

*1：C寸法をつけた状態で使用してください。

型番	標準軸穴径（寸法許容差H8） D1・D2
型番	3	4	4.5	5	6	6.35	7	8	9.525	10	11	12	14	15	16	18
MJT-14	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MJT-20	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-
MJT-30	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	-
MJT-40	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●
MJT-55	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●
MJT-65	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●

型番	標準軸穴径（寸法許容差H8） D1・D2
型番	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
MJT-40	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MJT-55	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MJT-65	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-
MJT-80	-	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-
MJT-95	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

MJT-Cシリーズ外形図

外径Φ14〜Φ30

外径Φ40

外径Φ55〜Φ95

規格表

単位：mm

型番	軸穴径	A	L	W	B	C^*1	スリーブE	F	G	M	ねじ締めつけトルク（N・m）
MJT-14C	3-5	14	7	22	6	1	4	3.5	4	M2	0.5
MJT-14C	6-7	14	7	22	6	1	4	3.5	5	M1.6	0.25
MJT-20C	4-8	20	10	30	8	1	6	5	6.5	M2.5	1
MJT-20C	9.525-11	20	10	30	8	1	6	5	7.5	M2	0.5
MJT-30C	6-12	30	11	35	10	1.5	10	5.5	10	M4	2.5
MJT-30C	14-16	30	11	35	10	1.5	10	5.5	11	M3	1.5
MJT-40C	8-20	40	25	66	12	2	17	8.5	14	M5	4
MJT-40C	22-25	40	25	66	12	2	17	8.5	15.75	M4	2.5
MJT-55C	10-28	55	30	78	14	2	26	10.5	20	M6	8
MJT-55C	30-32	55	30	78	14	2	26	10.5	21	M5	4
MJT-65C	14-32	65	35	90	15	2.5	29.5	13	24	M8	16
MJT-65C	35-38	65	35	90	15	2.5	29.5	13	25	M6	8
MJT-80C	20-42	80	45	114	18	3	35.5	15	30	M8	16
MJT-80C	45	80	45	114	18	3	35.5	15	31	M8	16
MJT-95C	25-48	95	50	126	20	3	44	18	34	M10	40
MJT-95C	50-55	95	50	126	20	3	44	18	36	M10	40

*1：C寸法をつけた状態で使用してください。

型番	標準軸穴径 D1・D2
型番	3	4	4.5	5	6	6.35	7	8	9.525	10	11	12	14	15	16	18
MJT-14C	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MJT-20C	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-
MJT-30C	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	-
MJT-40C	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●
MJT-55C	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●
MJT-65C	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●

型番	標準軸穴径 D1・D2
型番	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
MJT-40C	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MJT-55C	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MJT-65C	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-
MJT-80C	-	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-
MJT-95C	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

MJT-Kシリーズ外形図

外径Φ30

外径Φ40

外径Φ55〜Φ95

規格表

単位：mm

型番	A	L	W	B	C^*1	スリーブ E	F	M	ねじ締めつけトルク（N・m）
MJT-30K	30	11	35	10	1.5	10	5.5	M4	1.7
MJT-40K	40	25	66	12	2	17	12.5	M5	4
MJT-55K	55	30	78	14	2	26	15	M6	7
MJT-65K	65	35	90	15	2.5	29.5	17.5	M8	15
MJT-80K	80	45	114	18	3	35.5	22.5	M8	15
MJT-95K	95	50	126	20	3	44	25	M8	15

*1：C寸法をつけた状態で使用してください。

型番	標準軸穴径（寸法許容差H8） D1・D2
型番	10	11	12	14	15	16	18
MJT-30K	●	●	●	●	●	●	-
MJT-40K	●	●	●	●	●	●	●
MJT-55K	●	●	●	●	●	●	●
MJT-65K	-	-	-	●	●	●	●

型番	標準軸穴径（寸法許容差H8） D1・D2
型番	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
MJT-40K	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MJT-55K	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MJT-65K	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-
MJT-80K	-	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-
MJT-95K	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

MJT-CKシリーズ外形図

外径Φ30

外径Φ40

外径Φ55〜Φ95

規格表

単位：mm

型番	軸穴径	A	L	W	B	C^*1	スリーブE	F	G	M	ねじ締めつけトルク（N・m）
MJT-30CK	10-12	30	11	35	10	1.5	10	5.5	10	M4	2.5
MJT-30CK	14-16	30	11	35	10	1.5	10	5.5	11	M3	1.5
MJT-40CK	10-20	40	25	66	12	2	17	8.5	14	M5	4
MJT-40CK	22-25	40	25	66	12	2	17	8.5	15.75	M4	2.5
MJT-55CK	10-28	55	30	78	14	2	26	10.5	20	M6	8
MJT-55CK	30-32	55	30	78	14	2	26	10.5	21	M5	4
MJT-65CK	14-32	65	35	90	15	2.5	29.5	13	24	M8	16
MJT-65CK	35-38	65	35	90	15	2.5	29.5	13	25	M6	8
MJT-80CK	20-42	80	45	114	18	3	35.5	15	30	M8	16
MJT-80CK	45	80	45	114	18	3	35.5	15	31	M8	16
MJT-95CK	25-48	95	50	126	20	3	44	18	34	M10	40
MJT-95CK	50-55	95	50	126	20	3	44	18	36	M10	40

*1：C寸法をつけた状態で使用してください。

型番	標準軸穴径 D1・D2
型番	10	11	12	14	15	16	18
MJT-30CK	●	●	●	●	●	●	-
MJT-40CK	●	●	●	●	●	●	●
MJT-55CK	●	●	●	●	●	●	●
MJT-65CK	-	-	-	●	●	●	●

型番	標準軸穴径 D1・D2
型番	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
MJT-40CK	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
MJT-55CK	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-
MJT-65CK	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-
MJT-80CK	-	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-
MJT-95CK	-	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

製品仕様

セットスクリュータイプ
MJT-**-** タイトフィット
MJT-**-E** イージーフィット

クランピングタイプ
MJT-**C-** タイトフィット
MJT-**C-E** イージーフィット

セットスクリュー+キータイプ
MJT-**K-** タイトフィット
MJT-**K-E** イージーフィット

クランピング+キータイプ
MJT-**CK-** タイトフィット
MJT-**CK-E** イージーフィット

スリーブ

Φ14〜30（外径14〜30mm）（タイトフィットイージーフィット）

Φ40（外径40mm）（タイトフィットイージーフィット）

Φ55〜95（外径55〜95mm）（タイトフィットイージーフィット）

材質・仕上げ

	MJT/MJT-C/MJT-K/MJT-CK
ハブ	A2017 アルマイト処理
スリーブ	ポリウレタン
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）

スリーブ種類

キー溝寸法

単位：mm

適用軸穴径D	キー溝				キー
	b		t		呼び寸法 b×h
	基準寸法	許容差（JS9）	基準寸法	許容差	呼び寸法 b×h
10・11・12	4	±0.0150	1.8	0〜+0.1	4×4
14・15・16	5		2.3		5×5
18・19・20・22	6		2.8		6×6
24・25・28・30	8	±0.0180	3.3	0〜+0.2	8×7
32・35・38	10	±0.0180	3.3		10×8
40・42	12	±0.0215	3.3		12×8
45・48・50	14		3.8		14×9
55	16		4.3		16×10

・JIS B 1301より引用
*キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。加工の可否は絞り込み条件でご確認ください。

性能

型番	スリーブ		最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
型番	タイトフィット	イージーフィット	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
MJT-14	BL	EBL	7	0.7	1.4	0.1	45000	2.0×10の-7乗	8	0.15	1	0〜+0.6	6.6	A80
MJT-20	BL	EBL	11	1.8	3.6	0.2	31000	1.1×10の-6乗	16	0.2	1	0〜+0.8	17
MJT-30	BL	EBL	16	4	8	0.5	21000	6.2×10の-6乗	46	0.2	1	0〜+1.0	44
MJT-40	BL	EBL	25	4.9	9.8	1.2	15000	3.7×10の-5乗	380	0.15	1	0〜+1.2	130
MJT-55	BL	EBL	32	17	34	-	11000	1.6×10の-4乗	1400	0.2	1	0〜+1.4	320
MJT-65	BL	EBL	38	46	92	-	9000	3.6×10の-4乗	2800	0.2	1	0〜+1.5	520
MJT-80	BL	EBL	45	95	190	-	7000	1.1×10の-3乗	3200	0.2	1	0〜+1.8	1000
MJT-95	BL	EBL	55	130	260	-	6000	2.3×10の-3乗	3600	0.2	1	0〜+2.0	1500
MJT-14	WH	EWH	7	1.2	2.4	0.1	45000	2.0×10の-7乗	14	0.1	1	0〜+0.6	6.6	A92
MJT-20	WH	EWH	11	3	6	0.2	31000	1.1×10の-6乗	29	0.15	1	0〜+0.8	17
MJT-30	WH	EWH	16	7.5	15	0.5	21000	6.2×10の-6乗	73	0.15	1	0〜+1.0	44
MJT-40	WH	EWH	25	10	20	1.2	15000	3.7×10の-5乗	570	0.1	1	0〜+1.2	130
MJT-55	WH	EWH	32	35	70	-	11000	1.6×10の-4乗	1600	0.15	1	0〜+1.4	320
MJT-65	WH	EWH	38	95	190	-	9000	3.6×10の-4乗	3000	0.15	1	0〜+1.5	520
MJT-80	WH	EWH	45	190	380	-	7000	1.1×10の-3乗	5300	0.15	1	0〜+1.8	1000
MJT-95	WH	EWH	55	265	530	-	6000	2.3×10の-3乗	6200	0.15	1	0〜+2.0	1500
MJT-14	RD	ERD	7	2	4	0.1	45000	2.0×10の-7乗	22	0.1	1	0〜+0.6	6.6	A98
MJT-20	RD	ERD	11	5	10	0.2	31000	1.1×10の-6乗	55	0.1	1	0〜+0.8	17
MJT-30	RD	ERD	16	12.5	25	0.5	21000	6.2×10の-6乗	130	0.1	1	0〜+1.0	44
MJT-40	RD	ERD	25	17	34	1.2	15000	3.7×10の-5乗	1200	0.1	1	0〜+1.2	130
MJT-55	RD	ERD	32	60	120	-	11000	1.6×10の-4乗	2600	0.1	1	0〜+1.4	320
MJT-65	RD	ERD	38	160	320	-	9000	3.6×10の-4乗	4900	0.1	1	0〜+1.5	520
MJT-80	RD	ERD	45	325	650	-	7000	1.1×10の-3乗	6500	0.1	1	0〜+1.8	1000
MJT-95	RD	ERD	55	450	900	-	6000	2.3×10の-3乗	8900	0.1	1	0〜+2.0	1500
MJT-14	GR	EGR	7	2.4	4.8	0.1	45000	2.0×10の-7乗	66	0.08	1	0〜+0.6	6.6	D64
MJT-20	GR	EGR	11	6	12	0.2	31000	1.1×10の-6乗	87	0.08	1	0〜+0.8	17
MJT-30	GR	EGR	16	16	32	0.5	21000	6.2×10の-6乗	200	0.08	1	0〜+1.0	44
MJT-40	GR	EGR	25	21	42	1.2	15000	3.7×10の-5乗	3000	0.08	1	0〜+1.2	130
MJT-55	GR	EGR	32	75	150	-	11000	1.6×10の-4乗	9000	0.08	1	0〜+1.4	320
MJT-65	GR	EGR	38	200	400	-	9000	3.6×10の-4乗	13000	0.08	1	0〜+1.5	520
MJT-80	GR	EGR	45	405	810	-	7000	1.1×10の-3乗	14000	0.08	1	0〜+1.8	1000
MJT-95	GR	EGR	55	560	1120	-	6000	2.3×10の-3乗	15000	0.08	1	0〜+2.0	1500

*1：負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MJTの使用可能温度は-20℃〜60℃です。
*2：最大軸穴径での値です。
*3：バックラッシュ0（ゼロ）の伝達には、タイトフィットスリーブを使用してください。

型番	スリーブ		最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
型番	タイトフィット	イージーフィット	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
MJT-14C	BL	EBL	7	0.7	1.4	0.1	45000	1.9×10の-7乗	8	0.15	1	0〜+0.6	6.2	A80
MJT-20C	BL	EBL	11	1.8	3.6	0.2	31000	1.0×10の-6乗	16	0.2	1	0〜+0.8	16
MJT-30C	BL	EBL	16	4	8	0.5	21000	6.0×10の-6乗	46	0.2	1	0〜+1.0	42
MJT-40C	BL	EBL	25	4.9	9.8	1.2	15000	3.6×10の-5乗	380	0.15	1	0〜+1.2	130
MJT-55C	BL	EBL	32	17	34	-	11000	1.6×10の-4乗	1400	0.2	1	0〜+1.4	310
MJT-65C	BL	EBL	38	46	92	-	9000	3.5×10の-4乗	2800	0.2	1	0〜+1.5	500
MJT-80C	BL	EBL	45	95	190	-	7000	1.0×10の-3乗	3200	0.2	1	0〜+1.8	1000
MJT-95C	BL	EBL	55	130	260	-	6000	2.3×10の-3乗	3600	0.2	1	0〜+2.0	1600
MJT-14C	WH	EWH	7	1.2	2.4	0.1	45000	1.9×10の-7乗	14	0.1	1	0〜+0.6	6.2	A92
MJT-20C	WH	EWH	11	3	6	0.2	31000	1.0×10の-6乗	29	0.15	1	0〜+0.8	16
MJT-30C	WH	EWH	16	7.5	15	0.5	21000	6.0×10の-6乗	73	0.15	1	0〜+1.0	42
MJT-40C	WH	EWH	25	10	20	1.2	15000	3.6×10の-5乗	570	0.1	1	0〜+1.2	130
MJT-55C	WH	EWH	32	35	70	-	11000	1.6×10の-4乗	1600	0.15	1	0〜+1.4	310
MJT-65C	WH	EWH	38	95	190	-	9000	3.5×10の-4乗	3000	0.15	1	0〜+1.5	500
MJT-80C	WH	EWH	45	190	380	-	7000	1.0×10の-3乗	5300	0.15	1	0〜+1.8	1000
MJT-95C	WH	EWH	55	265	530	-	6000	2.3×10の-3乗	6200	0.15	1	0〜+2.0	1600
MJT-14C	RD	ERD	7	2	4	0.1	45000	1.9×10の-7乗	22	0.1	1	0〜+0.6	6.2	A98
MJT-20C	RD	ERD	11	5	10	0.2	31000	1.0×10の-6乗	55	0.1	1	0〜+0.8	16
MJT-30C	RD	ERD	16	12.5	25	0.5	21000	6.0×10の-6乗	130	0.1	1	0〜+1.0	42
MJT-40C	RD	ERD	25	17	34	1.2	15000	3.6×10の-5乗	1200	0.1	1	0〜+1.2	130
MJT-55C	RD	ERD	32	60	120	-	11000	1.6×10の-4乗	2600	0.1	1	0〜+1.4	310
MJT-65C	RD	ERD	38	160	320	-	9000	3.5×10の-4乗	4900	0.1	1	0〜+1.5	500
MJT-80C	RD	ERD	45	325	650	-	7000	1.0×10の-3乗	6500	0.1	1	0〜+1.8	1000
MJT-95C	RD	ERD	55	450	900	-	6000	2.3×10の-3乗	8900	0.1	1	0〜+2.0	1600
MJT-14C	GR	EGR	7	2.4	4.8	0.1	45000	1.9×10の-7乗	66	0.08	1	0〜+0.6	6.2	D64
MJT-20C	GR	EGR	11	6	12	0.2	31000	1.0×10の-6乗	87	0.08	1	0〜+0.8	16
MJT-30C	GR	EGR	16	16	32	0.5	21000	6.0×10の-6乗	200	0.08	1	0〜+1.0	42
MJT-40C	GR	EGR	25	21	42	1.2	15000	3.6×10の-5乗	3000	0.08	1	0〜+1.2	130
MJT-55C	GR	EGR	32	75	150	-	11000	1.6×10の-4乗	9000	0.08	1	0〜+1.4	310
MJT-65C	GR	EGR	38	200	400	-	9000	3.5×10の-4乗	13000	0.08	1	0〜+1.5	500
MJT-80C	GR	EGR	45	405	810	-	7000	1.0×10の-3乗	14000	0.08	1	0〜+1.8	1000
MJT-95C	GR	EGR	55	560	1120	-	6000	2.3×10の-3乗	15000	0.08	1	0〜+2.0	1600

*1：負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MJT-Cの使用可能温度は-20℃〜60℃です。
*2：最大軸穴径での値です。
*3：バックラッシュ0（ゼロ）の伝達には、タイトフィットスリーブを使用してください。

型番	スリーブ		最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
型番	タイトフィット	イージーフィット	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
MJT-30K	BL	EBL	16	4	8	0.5	21000	6.1×10の-6乗	46	0.2	1	0〜+1.0	43	A80
MJT-40K	BL	EBL	25	4.9	9.8	1.2	15000	3.6×10の-5乗	380	0.15	1	0〜+1.2	130
MJT-55K	BL	EBL	32	17	34	-	11000	1.6×10の-4乗	1400	0.2	1	0〜+1.4	310
MJT-65K	BL	EBL	38	46	92	-	9000	3.6×10の-4乗	2800	0.2	1	0〜+1.5	510
MJT-80K	BL	EBL	45	95	190	-	7000	1.1×10の-3乗	3200	0.2	1	0〜+1.8	1000
MJT-95K	BL	EBL	55	130	260	-	6000	2.3×10の-3乗	3600	0.2	1	0〜+2.0	1500
MJT-30K	WH	EWH	16	7.5	15	0.5	21000	6.1×10の-6乗	73	0.15	1	0〜+1.0	43	A92
MJT-40K	WH	EWH	25	10	20	1.2	15000	3.6×10の-5乗	570	0.1	1	0〜+1.2	130
MJT-55K	WH	EWH	32	35	70	-	11000	1.6×10の-4乗	1600	0.15	1	0〜+1.4	310
MJT-65K	WH	EWH	38	95	190	-	9000	3.6×10の-4乗	3000	0.15	1	0〜+1.5	510
MJT-80K	WH	EWH	45	190	380	-	7000	1.1×10の-3乗	5300	0.15	1	0〜+1.8	1000
MJT-95K	WH	EWH	55	265	530	-	6000	2.3×10の-3乗	6200	0.15	1	0〜+2.0	1500
MJT-30K	RD	ERD	16	12.5	25	0.5	21000	6.1×10の-6乗	130	0.1	1	0〜+1.0	43	A98
MJT-40K	RD	ERD	25	17	34	1.2	15000	3.6×10の-5乗	1200	0.1	1	0〜+1.2	130
MJT-55K	RD	ERD	32	60	120	-	11000	1.6×10の-4乗	2600	0.1	1	0〜+1.4	310
MJT-65K	RD	ERD	38	160	320	-	9000	3.6×10の-4乗	4900	0.1	1	0〜+1.5	510
MJT-80K	RD	ERD	45	325	650	-	7000	1.1×10の-3乗	6500	0.1	1	0〜+1.8	1000
MJT-95K	RD	ERD	55	450	900	-	6000	2.3×10の-3乗	8900	0.1	1	0〜+2.0	1500
MJT-30K	GR	EGR	16	16	32	0.5	21000	6.1×10の-6乗	200	0.08	1	0〜+1.0	43	D64
MJT-40K	GR	EGR	25	21	42	1.2	15000	3.6×10の-5乗	3000	0.08	1	0〜+1.2	130
MJT-55K	GR	EGR	32	75	150	-	11000	1.6×10の-4乗	9000	0.08	1	0〜+1.4	310
MJT-65K	GR	EGR	38	200	400	-	9000	3.6×10の-4乗	13000	0.08	1	0〜+1.5	510
MJT-80K	GR	EGR	45	405	810	-	7000	1.1×10の-3乗	14000	0.08	1	0〜+1.8	1000
MJT-95K	GR	EGR	55	560	1120	-	6000	2.3×10の-3乗	15000	0.08	1	0〜+2.0	1500

*1：負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MJT-Kの使用可能温度は-20℃〜60℃です。
*2：最大軸穴径での値です。
*3：バックラッシュ0（ゼロ）の伝達には、タイトフィットスリーブを使用してください。

型番	スリーブ		最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
型番	タイトフィット	イージーフィット	最大軸穴径（mm）	常用トルク^*1 （N・m）	最大トルク^*1 （N・m）	バックラッシュ0（ゼロ）許容伝達トルク^*3 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m^2）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）	スリーブ硬度（JIS）
MJT-30CK	BL	EBL	16	4	8	0.5	21000	5.9×10の-6乗	46	0.2	1	0〜+1.0	41	A80
MJT-40CK	BL	EBL	25	4.9	9.8	1.2	15000	3.5×10の-5乗	380	0.15	1	0〜+1.2	130
MJT-55CK	BL	EBL	32	17	34	-	11000	1.5×10の-4乗	1400	0.2	1	0〜+1.4	300
MJT-65CK	BL	EBL	38	46	92	-	9000	3.5×10の-4乗	2800	0.2	1	0〜+1.5	490
MJT-80CK	BL	EBL	45	95	190	-	7000	1.0×10の-3乗	3200	0.2	1	0〜+1.8	990
MJT-95CK	BL	EBL	55	130	260	-	6000	2.3×10の-3乗	3600	0.2	1	0〜+2.0	1500
MJT-30CK	WH	EWH	16	7.5	15	0.5	21000	5.9×10の-6乗	73	0.15	1	0〜+1.0	41	A92
MJT-40CK	WH	EWH	25	10	20	1.2	15000	3.5×10の-5乗	570	0.1	1	0〜+1.2	130
MJT-55CK	WH	EWH	32	35	70	-	11000	1.5×10の-4乗	1600	0.15	1	0〜+1.4	300
MJT-65CK	WH	EWH	38	95	190	-	9000	3.5×10の-4乗	3000	0.15	1	0〜+1.5	490
MJT-80CK	WH	EWH	45	190	380	-	7000	1.0×10の-3乗	5300	0.15	1	0〜+1.8	990
MJT-95CK	WH	EWH	55	265	530	-	6000	2.3×10の-3乗	6200	0.15	1	0〜+2.0	1500
MJT-30CK	RD	ERD	16	12.5	25	0.5	21000	5.9×10の-6乗	130	0.1	1	0〜+1.0	41	A98
MJT-40CK	RD	ERD	25	17	34	1.2	15000	3.5×10の-5乗	1200	0.1	1	0〜+1.2	130
MJT-55CK	RD	ERD	32	60	120	-	11000	1.5×10の-4乗	2600	0.1	1	0〜+1.4	300
MJT-65CK	RD	ERD	38	160	320	-	9000	3.5×10の-4乗	4900	0.1	1	0〜+1.5	490
MJT-80CK	RD	ERD	45	325	650	-	7000	1.0×10の-3乗	6500	0.1	1	0〜+1.8	990
MJT-95CK	RD	ERD	55	450	900	-	6000	2.3×10の-3乗	8900	0.1	1	0〜+2.0	1500
MJT-30CK	GR	EGR	16	16	32	0.5	21000	5.9×10の-6乗	200	0.08	1	0〜+1.0	41	D64
MJT-40CK	GR	EGR	25	21	42	1.2	15000	3.5×10の-5乗	3000	0.08	1	0〜+1.2	130
MJT-55CK	GR	EGR	32	75	150	-	11000	1.5×10の-4乗	9000	0.08	1	0〜+1.4	300
MJT-65CK	GR	EGR	38	200	400	-	9000	3.5×10の-4乗	13000	0.08	1	0〜+1.5	490
MJT-80CK	GR	EGR	45	405	810	-	7000	1.0×10の-3乗	14000	0.08	1	0〜+1.8	990
MJT-95CK	GR	EGR	55	560	1120	-	6000	2.3×10の-3乗	15000	0.08	1	0〜+2.0	1500

*1：負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを表の温度補正係数で補正してください。MJT-CKの使用可能温度は-20℃〜60℃です。
*2：最大軸穴径での値です。
*3：バックラッシュ0（ゼロ）の伝達には、タイトフィットスリーブを使用してください。

周囲温度・温度補正係数

周囲温度	温度補正係数
-20℃〜30℃	1.00
30℃〜40℃	0.80
40℃〜60℃	0.70

使用例

タイトフィットの用途

XYステージ/インデックステーブル/工作機械/射出成形機

イージーフィットの用途

搬送装置/攪拌機/送風機/ポンプ/ディスペンサ

商品特長詳細

タイトフィット

ハブとスリーブが圧入されており、バックラッシュ0（ゼロ）*1で使用できます。スリーブの振動吸収性により、サーボモータのゲインを上げられるため、ディスクカップリング以上の高応答運転を実現できます。

*1：バックラッシュ0（ゼロ）で使用する際のトルクは、規格表を参考にしてください。

イージーフィット

ハブとスリーブをスムーズに組み立て・分割が可能です。装置の組み立て・メンテナンス時間を削減できます。あらかじめ軸にハブを取りつけでき、カップリングが見えにくい箇所でも組み立てが簡単です。

適用推奨モータ

	タイトフィット	イージーフィット
サーボモータ	○	●
ステッピングモータ	○	○
一般汎用モータ	◎	◎

◎：非常にすぐれている ○：すぐれている ●：使用可

特性

	タイトフィット	イージーフィット
バックラッシュ0（ゼロ）	○	-
高トルク	◎	◎
許容ミスアライメント	○	○
振動吸収	◎	◎
電気絶縁性	◎	◎
組み立て	○	◎
使用可能温度	-20℃〜60℃	-20℃〜60℃

◎：非常にすぐれている ○：すぐれている

選定サポート情報

注文例

（1）型番（2）スリーブ（3）標準軸穴径D1・D2

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになります。

選定例
選定条件が軸径Φ15、負荷トルク6N・mのとき、MJT-**-RD、MJT-**-ERDの選定サイズはMJT-30-RD、MJT-30-ERDです。

選定サポート情報

定格出力（W）	サーボモータ仕様			選定外径サイズ
定格出力（W）	モータ軸径（mm）	定格トルク（N・m）	瞬時最大トルク（N・m）	MJT--BL MJT--EBL	MJT--WH MJT--EWH	MJT--RD MJT--ERD	MJT--GR MJT--EGR
10	5-6	0.032	0.096	14	14	14	14
20	5-6	0.064	0.19	14	14	14	14
30	5-7	0.096	0.29	14	14	14	14
50	6-8	0.16	0.48	20	20	20	20
100	8	0.32	0.95	20	20	20	20
200	9-14	0.64	1.9	30	30	30	30
400	14	1.3	3.8	30	30	30	30
750	16-19	2.4	7.2	-	40	40	40

モータ仕様は一般的な値です。詳しくは各モータメーカーのカタログを参照してください。減速機などを使用しない場合のサイズです。

選定例

モータ仕様がΦ9（軸径9mm）、定格トルク0.64N・mのとき、MJT-**-BLの選定サイズは以下です。

セットスクリュータイプ：MJT-30-BL
クランピングタイプ：MJT-30C-BL
セットスクリュー+キータイプ：MJT-30K-BL
クランピング+キータイプ：MJT-30CK-BL

型番リスト

表示件数

...

型番

種類詳細

種類

用途

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

全長W

(mm)

本体材質

許容偏心

(mm)

許容偏角

(deg)

許容ミスアラインメント

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

特性

緩衝部材質

使用温度範囲

(℃)

最高回転数

(r/min)

許容偏心範囲

(mm)

スリーブ外径

(φ)

材質

スリーブ種類

スリーブ硬度(JIS)

構造

追加工

キー溝

RoHS?

最小発注数量

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

2.0×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

セットスクリュータイプ

標準軸穴

なし

1個

[メンテナンス品] スリーブ

ポリウレタン

タイトフィット

A80

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A98

セットスクリュータイプ

標準軸穴

なし

1個

[メンテナンス品] スリーブ

ポリウレタン

タイトフィット

A98

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

1.01～3.00

1.2

2.0×10の-7乗

[アルミニウム] A2017

0.1

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A92

セットスクリュータイプ

標準軸穴

なし

1個

[メンテナンス品] スリーブ

ポリウレタン

タイトフィット

A92

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

4.5

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

ジョータイプ

本体

標準 / サーボモータ / ステッピングモータ

～1.00

0.7

1.9×10の-7乗

[アルミニウム] A2017

0.15

偏角 / 偏心 / エンドプレイ

20,001～

0～+0.6

高トルク / バックラッシ0 / 振動吸収

ポリウレタン

-20～60

45000

0.02～0.2

タイトフィット

A80

クランピングタイプ

標準軸穴

なし

1個

通常単価(税別) (税込単価)	通常出荷日

1,979円 ( 2,177円 )	在庫品1日目当日出荷可能
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,979円 ( 2,177円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
2,077円 ( 2,285円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
1,773円 ( 1,950円 )	在庫品1日目当日出荷可能
2,077円 ( 2,285円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	4日目
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能
1,979円 ( 2,177円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
1,896円 ( 2,086円 )	在庫品1日目当日出荷可能
2,077円 ( 2,285円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	3日目
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,807円 ( 1,988円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能
1,817円 ( 1,999円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	在庫品1日目当日出荷可能
1,897円 ( 2,087円 )	在庫品1日目当日出荷可能
2,077円 ( 2,285円 )	在庫品1日目当日出荷可能
2,077円 ( 2,285円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	4日目
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能
2,587円 ( 2,846円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能
2,587円 ( 2,846円 )	在庫品1日目当日出荷可能
2,817円 ( 3,099円 )	在庫品1日目当日出荷可能
2,587円 ( 2,846円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能
2,587円 ( 2,846円 )	在庫品1日目当日出荷可能
2,957円 ( 3,253円 )	在庫品1日目当日出荷可能
2,697円 ( 2,967円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

高トルクで振動吸収性のフレキシブルカップリングです。
【特長】
・ジョータイプのフレキシブルカップリングです
・タイトフィットは、低トルクにおいてバックラッシュ0（ゼロ）の伝達ができます
・イージーフィットは、ハブの組み立て・分割が簡単です
・すぐれたフレキシビリティ
・偏心・偏角に加え、ねじれ振動も吸収します
・電気絶縁性があります
・抵抗値：2MΩ以上
・スリーブ硬度は4種類です
【用途】
・搬送装置/攪拌機/送風機/ポンプ/ディスペンサ（イージーフィット）
・XYステージ/インデックステーブル/工作機械/射出成形機（タイトフィット）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
トルク・ミスアライメントなど、ご使用条件に合わせて選定してください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　ジョー形　セットスクリュータイプ
ジョータイプのフレキシブルカップリング。ぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MJT フレキシブルカップリングジョータイプのレビュー

4.2平均満足度：4.27件のレビュー

星5
43%
星4
43%
星3
14%
星2
0%
星1
0%

エンコーダー

満足度：4.02022/08/08

特に問題なくしようしております。納期も短く価格もすぐわかったので助かりました。

0人が参考にしています。

試作品

満足度：5.02022/08/03

この商品は自社の試作品に使用しています。自社で設計した装置のトルク伝達部品として使用しています。設計通りの規格の商品です...もっと読む

0人が参考にしています。

スライダーのカップリング

満足度：3.02022/07/07

価格が安く、昔からのラインナップで気に入っています。納期も割と早くて入手しやすく良い商品と思います

0人が参考にしています。

木材加工機の在送り用

満足度：5.02022/02/08

三木ﾌﾟｰﾘ製と比べてそん色なし。国内メーカーは問題なしかな。

0人が参考にしています。

ロータリーアクチュエータの軸連結

満足度：4.02021/10/26

別の物を使っていましたが壊れてしまったので強度等考慮しこちらに変更してみました。ひと月経ってませんが問題なく使えてま...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

搬送・撹拌など高トルクを求められる場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MJT フレキシブルカップリングジョータイプ	MJB フレキシブルカップリングジョータイプ（ブッシング）	L／SS フレキシブルカップリングジョーマックス標準タイプ	カップリング　ジョー形　セットスクリュータイプ	LS／LSS フレキシブルカップリングジョーマックスインシアタイプ	ジョー形カップリングセットスクリュータイプ SJCシリーズ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	ミスミ	鍋屋バイテック	SUNGIL（ソンイル）
通常価格	238円-	9,997円 -	195円 -	-	17,903円 -	1,507円 -
通常出荷日	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜	4日目	在庫品1日目〜
