ストップピン SPM
- 通常単価(税別)
- 501円～1,031円
- 税込単価
- 551円～1,134円
通常出荷日：在庫品1日目当日出荷可能
耐摩耗性にすぐれているストップピン。【特長】・ストッパボルトSSB、ストッパスクリューSANの受け側と...
詳細を確認未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
規格表
（単位：mm）
| 品番 | M（並目） | L3 | L1 | L | B | C（約） | 質量（g） |
|---|---|---|---|---|---|---|---|
| SPM-M3 | M3 | 7 | 2 | 5 | 6 | 6.9 | 0.6 |
| SPM-M4 | M4 | 8.8 | 2.8 | 6 | 7 | 8.1 | 1.3 |
| SPM-M5 | M5 | 10.5 | 3.5 | 7 | 8 | 9.2 | 2.4 |
| SPM-M6 | M6 | 12 | 4 | 8 | 10 | 11.5 | 4.5 |
| SPM-M8 | M8 | 15 | 5 | 10 | 13 | 15 | 9.5 |
| SPM-M10 | M10 | 20 | 6 | 14 | 17 | 19.6 | 20 |
| SPM-M12 | M12 | 23 | 7 | 16 | 19 | 21.9 | 31 |
使用例
ストッパスクリューSAN-Bと組み合わせた例
選定サポート情報
注文例
（1）M（並目）
注意・禁止事項
注意・禁止事項
- ※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- ※ 誤記・脱字による損害については責任を負いかねます。
詳細情報
基本情報
耐摩耗性にすぐれているストップピン。
【特長】
・ストッパボルトSSB、ストッパスクリューSANの受け側として使用。
・六角頭の端面は焼入れ済み。
・本体：S45C、端面焼入れ（硬度35HRC以上）、研磨、三価クロメート処理。
【用途】
・ストッパなどの用途。

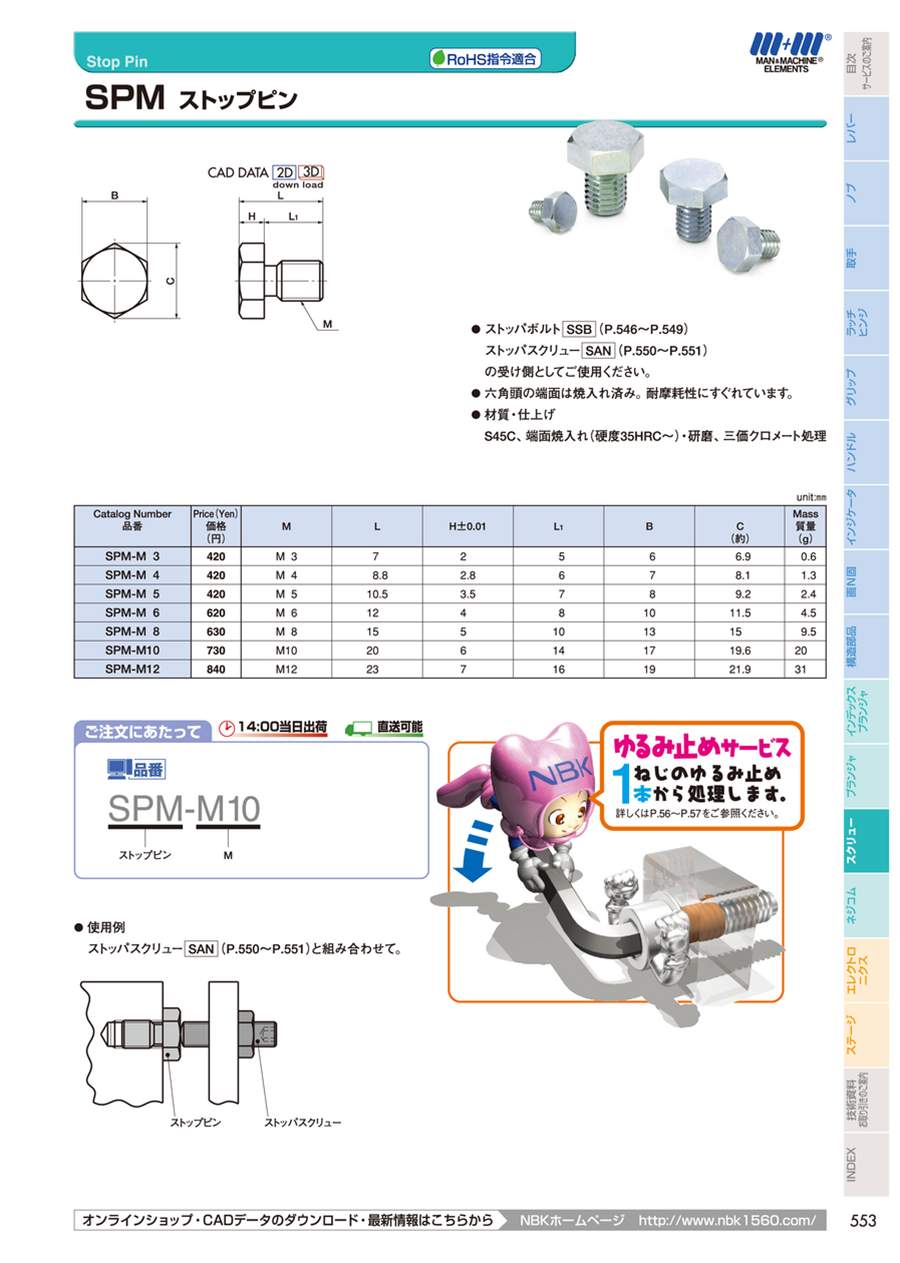

カタログ
商品担当おすすめ
ストップピン SPMのレビュー
金型加工
5
5.02023/06/15
価格的には少し割高なのかもしれないが耐久性抜群なので結果的に割り安だと考えます。
0人が参考にしています。
治具位置決め用
4
4.02022/03/14
治具のストッパーとして使用しました。
結構なサイズがあり手頃でよかったです。
これからも使用します
0人が参考にしています。
直動装置用ストッパー
1
1.02020/06/04
強く締め付けてなかったのに、取付時に頭部が破損してしまった。
これからは小径のモノは使わないようにします。
0人が参考にしています。
種類違いの部品として
5
5.02020/02/23
種類違いの部品として あえて種類の違う金属と接触させたかったので選びました。たまに交換が必要か、確認が必要です。
0人が参考にしています。
治具の製品高さ受け
5
5.02019/05/09
頭部高さ公差±0.01で焼きが入っているため受け部に最適。
頭部下へシムを入れ高さ調整も楽にできる。
0人が参考にしています。
