メカニカル部品技術窓口
座金 LY
未確定：候補が4型番あります。
商品情報
外形図
形状図
製品仕様
外観
材質・仕上げ
| - | LY |
|---|---|
| 座金本体 | SUS303 バレル研磨 |
| ナット | SUSXM7 |
| 平座金 | SUS304 |
| スプリングワッシャ | SUS304 |
規格表
| 型番 | D | A | R | H | s | 付属ナットサイズ | 質量 （g） |
|---|---|---|---|---|---|---|---|
| LY-10 | 10 | 6.3 | 4.3 | 2.5 | 1 | M4 | 2 |
| LY-12 | 12 | 8.3 | 5.3 | 2.5 | 1 | M5 | 3 |
| LY-16A | 16 | 10.3 | 6.3 | 3 | 1.5 | M5 | 5 |
| LY-16 | 16 | 10.3 | 6.3 | 3 | 1.5 | M6 | 6.5 |
詳細情報
基本情報
【特長】
・取っ手と組み合わせて使用する座金。取っ手の取付け面を美しい装飾します。
・座金適用取っ手です。（UNF／UNFS／UNFA／TGY／TG／UGF）。
・材質、仕上げ：座金／SUS30、ナット・平座金・スプリングワッシャ／SUS30。
【用途】
・装置全般。

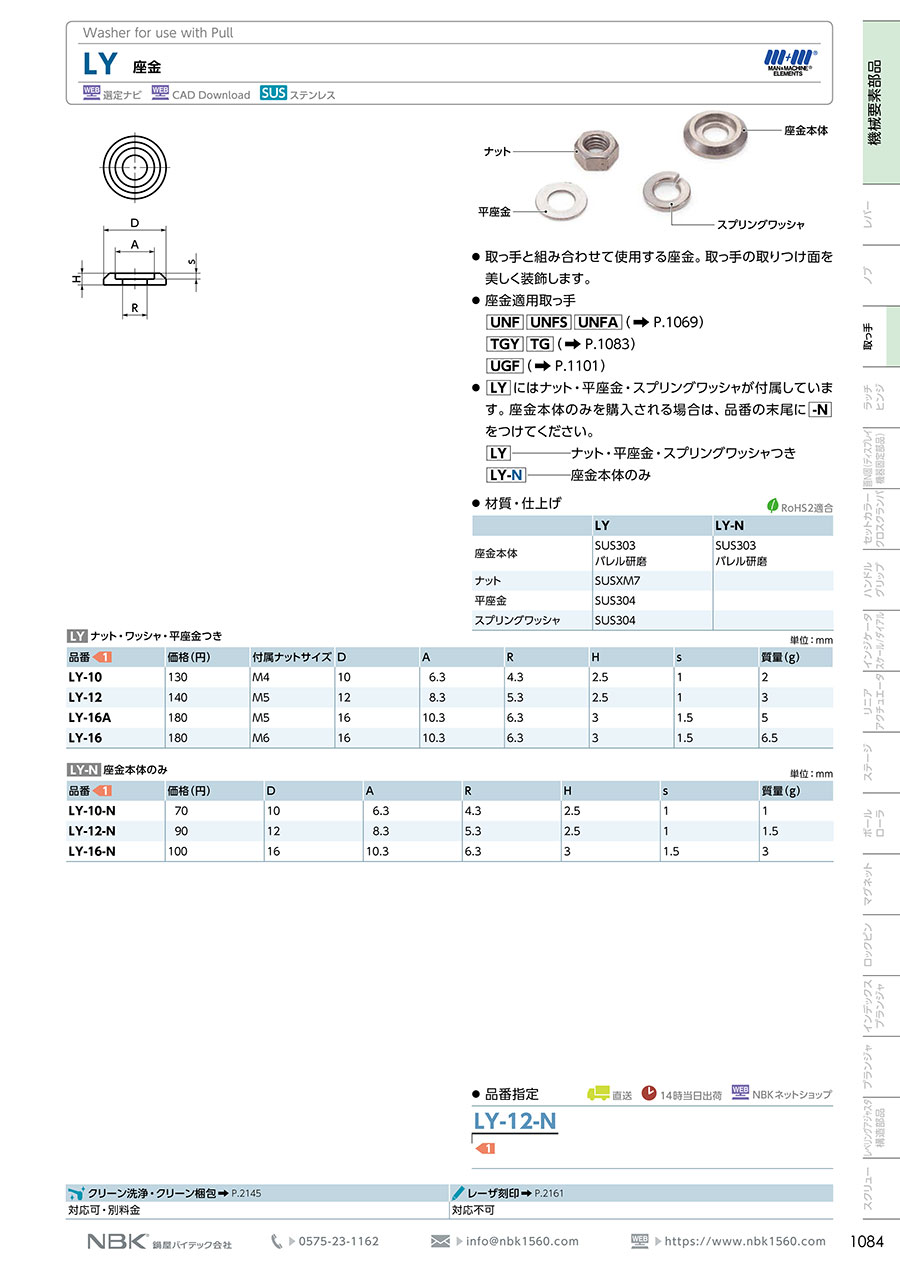

カタログ
