ジンク取っ手 TCY・TC
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

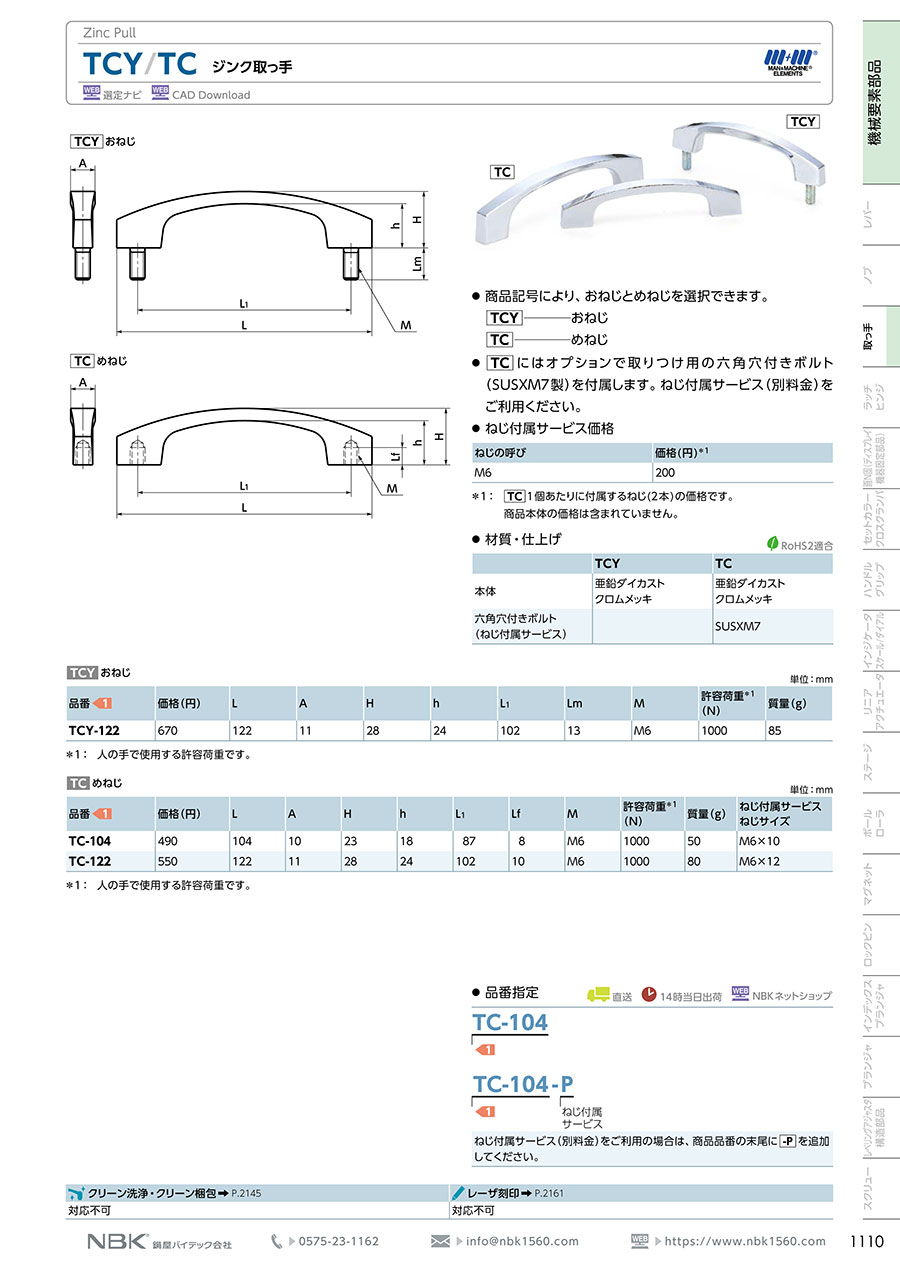

外形図
TCYの形状図
TCの形状図
製品仕様
TCY／TCの外観
材質・仕上げ
| - | TCY | TC |
|---|---|---|
| 本体 | 亜鉛ダイカスト クロムメッキ | 亜鉛ダイカスト クロムメッキ |
規格表
TCY
| 型番 | M | Lm | H | h | A | L | L1 | 質量 （g） | 許容荷重*1 （N） |
|---|---|---|---|---|---|---|---|---|---|
| TCY-122 | M6 | 13 | 28 | 24 | 11 | 122 | 102 | 85 | 1,000 |
- *1人の手で使用する許容荷重です。
TC
| 型番 | M | Lf | H | h | A | L | L1 | 質量 （g） | 許容荷重*1 （N） |
|---|---|---|---|---|---|---|---|---|---|
| TC-104 | M6 | 8 | 23 | 18 | 10 | 104 | 87 | 50 | 1,000 |
| TC-122 | M6 | 10 | 28 | 24 | 11 | 122 | 102 | 80 | 1,000 |
- *1人の手で使用する許容荷重です。
詳細情報
基本情報
亜鉛ダイカスト製＋クロムメッキ取っ手。
【特長】
・商品記号により、おねじとめねじを選択可能。TCY：おねじ、TC：めねじ。
・亜鉛ダイカスト、クロムメッキ仕上げ。
【用途】
・工作機械など装置全般。
