ゴム取っ手 UGF
- 通常単価(税別)
- 522円～621円
- 税込単価
- 574円～683円
通常出荷日：在庫品1日目当日出荷可能
ゴム製取っ手です。【特長】・座金LY-Nと組み合わせて使用してください。・取っ手部材質はEPDM（つや...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ゴム取っ手 UGFの仕様について
ゴム取っ手 UGFの外観
ゴム取っ手 UGFの形状図
寸法
（単位：mm）
| 品番 | M | Lf | H | h | A | L | L1 | 質量 （g） | 許容荷重*1 （N） | 適用座金 |
|---|---|---|---|---|---|---|---|---|---|---|
| UGF-50 | M4 | 10 | 32 | 22 | 10 | 50 | 40 | 10 | 200 | LY-16-N |
| UGF-63 | M4 | 10 | 32 | 22 | 10 | 63 | 53 | 12 | 200 | LY-16-N |
| UGF-80 | M4 | 10 | 32 | 22 | 10 | 80 | 70 | 15 | 200 | LY-16-N |
- *1人の手で使用する許容荷重です。
材質・仕上げ
| - | UGF |
|---|---|
| 取っ手部 | EPDM（つや消し黒） |
| ねじ部 | S45C 三価クロメート処理 |

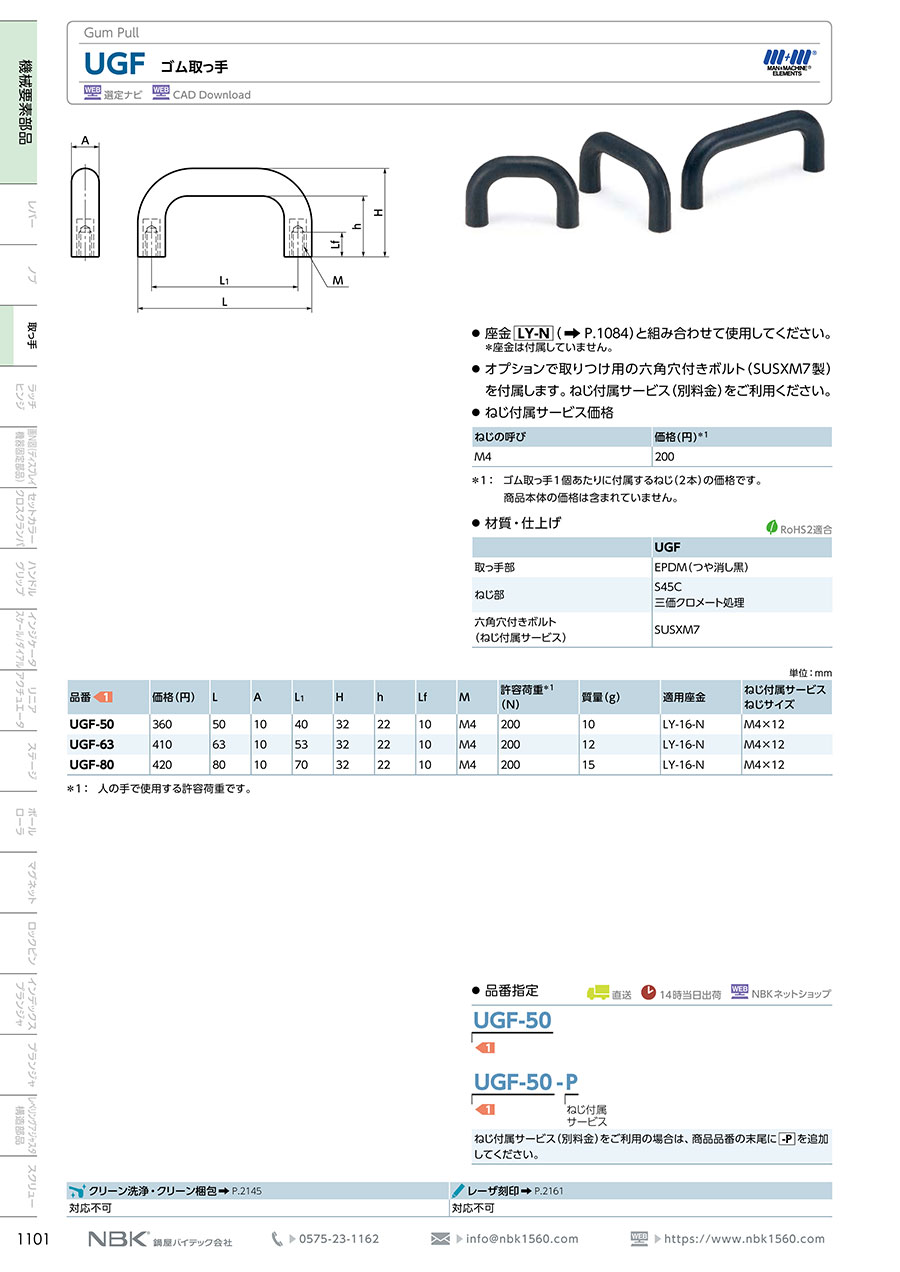

カタログ
