アルミキャビネットチューブラ取っ手 UFC
- 通常単価(税別)
- 2,831円～6,419円
- 税込単価
- 3,114円～7,061円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
軽量なアルミ中空パイプ取手です。【特長】・前面取りつけタイプです。・中空パイプを使用します。軽量です。...
詳細を確認- 付属している六角穴付きボルト・ナット・座金の材質をスティールから耐蝕性にすぐれたステンレスに変更しました。 なお、取っ手の許容荷重(カタログ記載)の変更はございません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

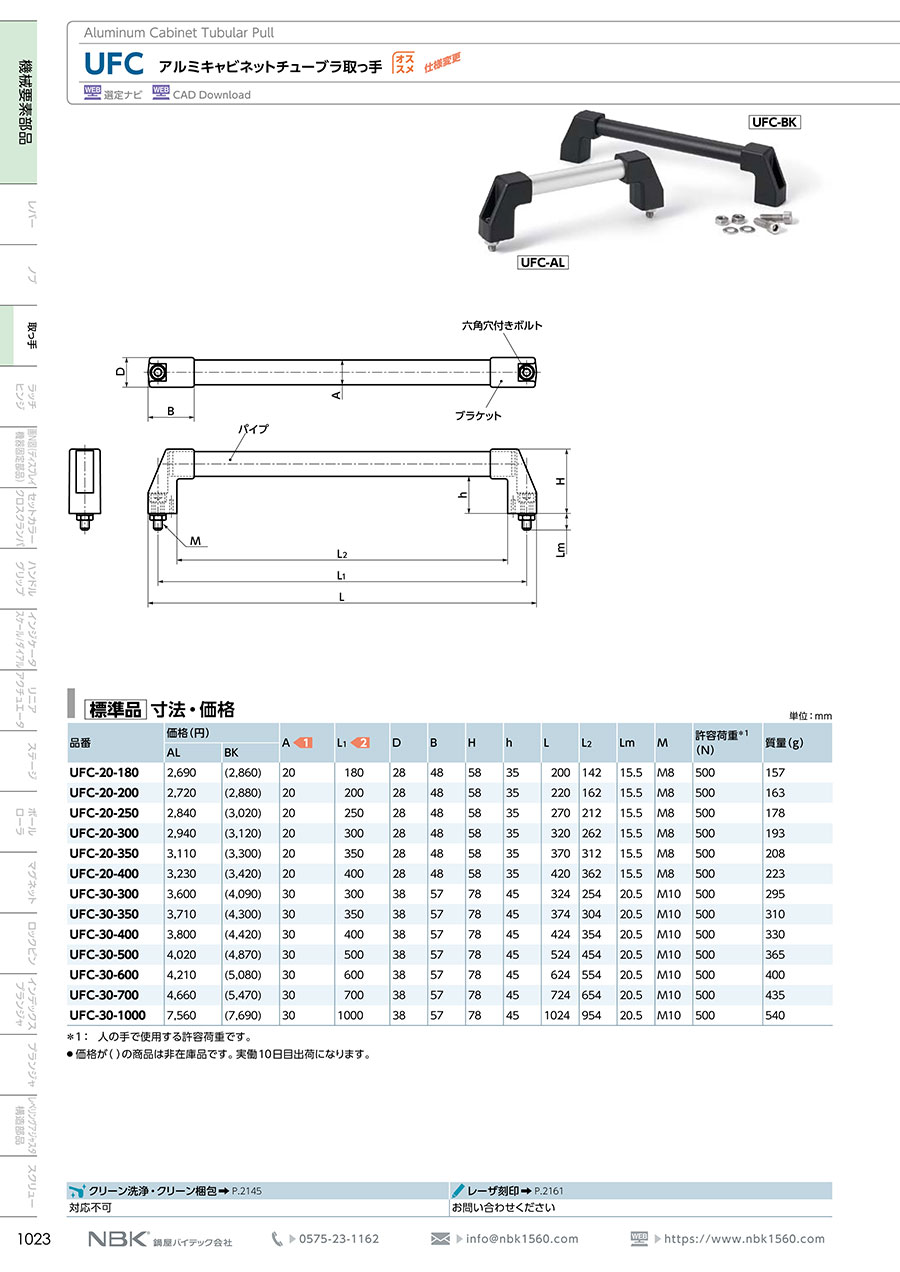

外形図
寸法図（六角穴付きボルト、ブラケット、パイプ）
製品仕様
外観
材質・仕上げ
| UFC-AL | |
|---|---|
| パイプ | アルミニウム合金 アルマイト処理（シルバー） |
| ブラケット | ガラス繊維強化ナイロン6（つや消し黒） |
| 六角穴付きボルト | SUS304 |
| ナット | SUS304 |
| 座金 | SUS304 |
規格表
| 型番 | A | L1 | D | B | H | h | L | L2 | Lm | M | 許容荷重*1（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UFC-20-300 | 20 | 300 | 28 | 48 | 58 | 35 | 320 | 262 | 15.5 | M8 | 500 | 193 |
| UFC-30-300 | 30 | 300 | 38 | 57 | 78 | 45 | 324 | 254 | 20.5 | M10 | 500 | 295 |
| UFC-30-350 | 30 | 350 | 38 | 57 | 78 | 45 | 374 | 304 | 20.5 | M10 | 500 | 310 |
| UFC-30-400 | 30 | 400 | 38 | 57 | 78 | 45 | 424 | 354 | 20.5 | M10 | 500 | 330 |
| UFC-30-500 | 30 | 500 | 38 | 57 | 78 | 45 | 524 | 454 | 20.5 | M10 | 500 | 365 |
| UFC-30-600 | 30 | 600 | 38 | 57 | 78 | 45 | 624 | 554 | 20.5 | M10 | 500 | 400 |
| UFC-30-700 | 30 | 700 | 38 | 57 | 78 | 45 | 724 | 654 | 20.5 | M10 | 500 | 435 |
*1：人の手で使用する許容荷重
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,831円 ( 3,114円 ) | 4日目 |
3,997円 ( 4,397円 ) | 4日目 |
5,087円 ( 5,596円 ) | 3日目 |
5,237円 ( 5,761円 ) | 在庫品1日目当日出荷可能 |
5,538円 ( 6,092円 ) | 在庫品1日目当日出荷可能 |
5,798円 ( 6,378円 ) | 在庫品1日目当日出荷可能 |
6,419円 ( 7,061円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
軽量なアルミ中空パイプ取手です。
【特長】
・前面取りつけタイプです。
・中空パイプを使用します。軽量です。
・全サイズに取りつけ用穴付きボルト（M10×35）・ナット・座金が付属しています。
・UFC-BKなど、パイプに塗装もできます。
・取りつけ寸法 L1は、180mm－1000mmのワイドバリエーションです。
【用途】
・ドアやパネルなどの持ち手として。
ご注意
- 付属している六角穴付きボルト・ナット・座金の材質をスティールから耐蝕性にすぐれたステンレスに変更しました。 なお、取っ手の許容荷重(カタログ記載)の変更はございません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
