鍋屋バイテック

アルミオーバルチューブラ取っ手 UVF

カタログ |

通常単価(税別): 7,302円～13,176円

税込単価: 8,032円～14,494円

通常出荷日：4日目

【特長】・パイプの断面が楕円形状の握りやすい取っ手です。・取りつけ寸法L1は、200mm-800mmの...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：1 日目～

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

アルミオーバルチューブラ取っ手 UVFの仕様について

UVF-ALの外観

UVF-ALの形状図

寸法

（単位：mm）

品番	M	Lf	H	h	A	a	D	L	L₁	L₂	質量（g）	許容荷重^*1 （N）	本体カラー
UVF-36-200-AL	M8	15	71	45	36	24	40	222	200	178	501	1000	AL
UVF-36-250-AL	M8	15	71	45	36	24	40	272	250	228	522	1000	AL
UVF-36-300-AL	M8	15	71	45	36	24	40	322	300	278	543	1000	AL
UVF-36-400-AL	M8	15	71	45	36	24	40	422	400	378	586	1000	AL
UVF-36-500-AL	M8	15	71	45	36	24	40	522	500	478	628	1000	AL
UVF-36-600-AL	M8	15	71	45	36	24	40	622	600	578	670	1000	AL
UVF-36-800-AL	M8	15	71	45	36	24	40	822	800	778	755	1000	AL

*1人の手で使用する許容荷重です。

材質・仕上げ

-	UVF-AL
パイプ	アルミニウム合金アルマイト処理（シルバー）
カバーキャップ	ポリアセタール（ライトグレー）
ブラケット	亜鉛ダイカスト静電塗装（各色）
タッピンねじ	スティール三価クロメート処理

取りつけ寸法L1の変更方法

ご購入後に取りつけ寸法L1を次の方法で変更することも可能。

1.カバーキャップを取りはずし、タッピンねじをゆるめてパイプからブラケットを取りはずす。
2.パイプをご希望の長さに切断。パイプの長さはL1−8mmとする。パイプをどの位置で切断しても、タッピンねじ用の下穴がある。
3.再度タッピンねじでパイプとブラケットを固定し、カバーキャップをブラケットに取りつけて完了。

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

RoHS?

最小発注数量

201～300	250	10	1個
201～300	300	10	1個
301～	400	10	1個
301～	500	10	1個
301～	600	10	1個
301～	800	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,302円 ( 8,032円 )	4日目
7,732円 ( 8,505円 )	4日目
8,931円 ( 9,824円 )	4日目
9,632円 ( 10,595円 )	4日目
10,360円 ( 11,396円 )	4日目
13,176円 ( 14,494円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・パイプの断面が楕円形状の握りやすい取っ手です。
・取りつけ寸法L1は、200mm-800mmのワイドバリエーションです。
【用途】
・工作機械など装置全般。

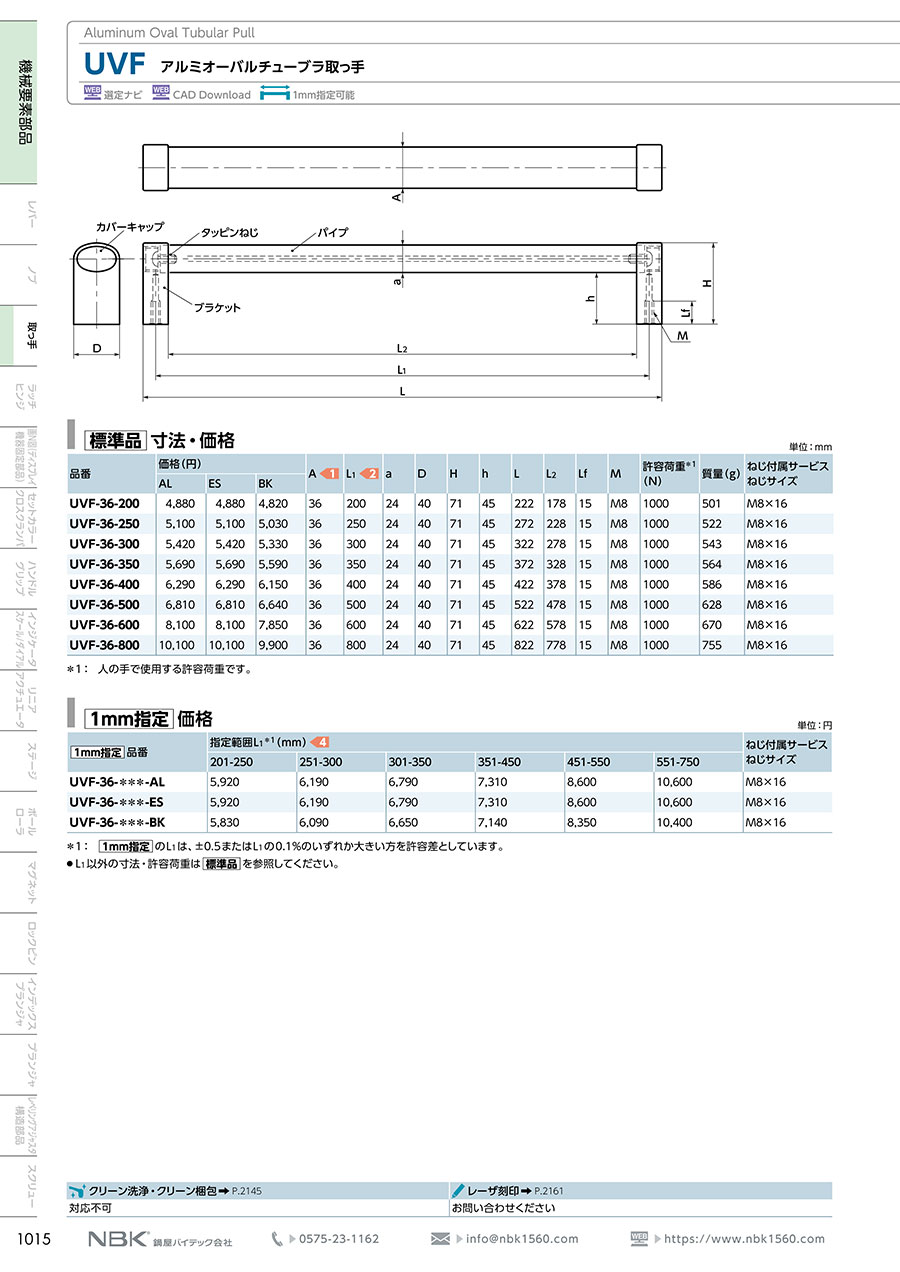

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ステンレス取っ手 TGY／TG
ステンレス製の取手。商品記号により、おねじ・めねじが選択可能です。
鍋屋バイテック
アルミキャビネット取っ手 UAC
前面から取り付けるアルミ取手。取手の太さを選択できます。
鍋屋バイテック
アルミ取っ手 UBF／UBC
握りやすい形状のアルミ取手。取付方法を選択できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミオーバルチューブラ取っ手 UVFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qパイプ長さをオリジナルに変更したい

どこからカットしてもご希望の長さとなります
