鍋屋バイテック

プラハンドル PH/PHS

Name: プラハンドル PH/PHS
Brand: 鍋屋バイテック
SKU: 221000130627
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 973円～6,913円

税込単価: 1,070円～7,604円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

朝顔ハンドル_D

2.5

通常価格(税別)： 1,386円 (税込価格：1,525円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

HGPC プラスティッククランクハンドル

通常価格(税別)： 2,232円 (税込価格：2,455円)

通常出荷日：4 日目～

【特長】・プラスティックハンドルのスタンダードモデル・ハブ材質は2種類（PH：...

詳細情報を確認する

ハンドル種類
スポーク/朝顔形
ハンドル材質
ナイロン6
止めねじ加工
なし
グリップ/取付穴有無
グリップなし/取付穴あり
ハンドル表面処理
なし

ご注意

本商品にはグリップが付属していません。グリップは別途ご注文ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PH/PHSシリーズ（-ASC除外）

規格表

単位：mm

品番鋳鉄ハブ	品番ステンレスハブ	M	D	H	A	s	d	d1	L	P	スポーク数	質量（g）
PH-80	PHS-80	M5	80	40	14	10	24	18	26	29	3	130
PH-100	PHS-100	M5	100	44	15	10	28	22	29	40	3	200
PH-125	PHS-125	M6	125	48	16	10	32	26	30	51	3	280
PH-140	PHS-140	M6	140	54	17	10	34	26	35	58	3	400
PH-160	PHS-160	M8	160	57	18	10	36	28	36	67	3	440
PH-200	PHS-200	M10	200	64	22	12	38	30	42	84	3	670
PH-250	PHS-250	M10	250	66	26	15	44	36	42	102	5	980

外形図

PH-200-ASC

規格表

単位：mm

品番	B	C
PH-200-ASC17（押しねじ穴なし）	17	23.10

ハンドルの呼びサイズにより標準角穴径Bを設定してます。角穴の角部は円弧状に面取りをしています。

材質・仕上げ

	PH 鋳鉄ハブ	PHS ステンレスハブ
ハンドル部	ナイロン6（黒）	ナイロン6（黒）
ハブ部	FC200 四三酸化鉄皮膜（黒）	SUS303
グリップ取りつけ穴インサート	SUM22L 三価クロメート処理	SUS303

型番リスト

表示件数

型番

ハンドル外径【範囲選択】

ハンドル外径

(mm)

クランクハンドル回し半径

(mm)

取付部穴加工

ハンドル厚さ

(mm)

取付部外径

(φ)

角穴径

(mm)

ハブ材質

RoHS?

最小発注数量

～80	80	29	なし	40	24	-	FC200	10	1個
80.1～150	100	40	なし	44	28	-	FC200	10	1個
80.1～150	125	51	なし	48	32	-	FC200	10	1個
80.1～150	140	58	なし	54	34	-	FC200	10	1個
150.1～180	160	67	なし	57	36	-	FC200	10	1個
180.1～240	200	84	なし	64	38	-	FC200	10	1個
180.1～240	200	84	角穴	64	38	17	FC200	-	1個
240.1～	250	102	なし	66	44	-	FC200	10	1個
～80	80	29	なし	40	24	-	SUS303	10	1個
80.1～150	100	40	なし	44	28	-	SUS303	10	1個
80.1～150	125	51	なし	48	32	-	SUS303	10	1個
80.1～150	140	58	なし	54	34	-	SUS303	10	1個
150.1～180	160	67	なし	57	36	-	SUS303	10	1個
180.1～240	200	84	なし	64	38	-	SUS303	10	1個
240.1～	250	102	なし	66	44	-	SUS303	10	1個

通常単価(税別) (税込単価)	通常出荷日

973円 ( 1,070円 )	在庫品1日目当日出荷可能
1,072円 ( 1,179円 )	在庫品1日目当日出荷可能
1,274円 ( 1,401円 )	在庫品1日目当日出荷可能
1,444円 ( 1,588円 )	5日目
2,167円 ( 2,384円 )	在庫品1日目当日出荷可能
3,303円 ( 3,633円 )	在庫品1日目当日出荷可能
4,938円 ( 5,432円 )	4日目
4,733円 ( 5,206円 )	4日目
1,769円 ( 1,946円 )	3日目
2,014円 ( 2,215円 )	3日目
2,590円 ( 2,849円 )	3日目
2,794円 ( 3,073円 )	3日目
3,767円 ( 4,144円 )	4日目
4,512円 ( 4,963円 )	4日目
6,913円 ( 7,604円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・プラスティックハンドルのスタンダードモデル
・ハブ材質は2種類（PH：鋳鉄ハブ、PHS：ステンレスハブ）
・グリップ取りつけ穴つきです

ご注意

本商品にはグリップが付属していません。グリップは別途ご注文ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

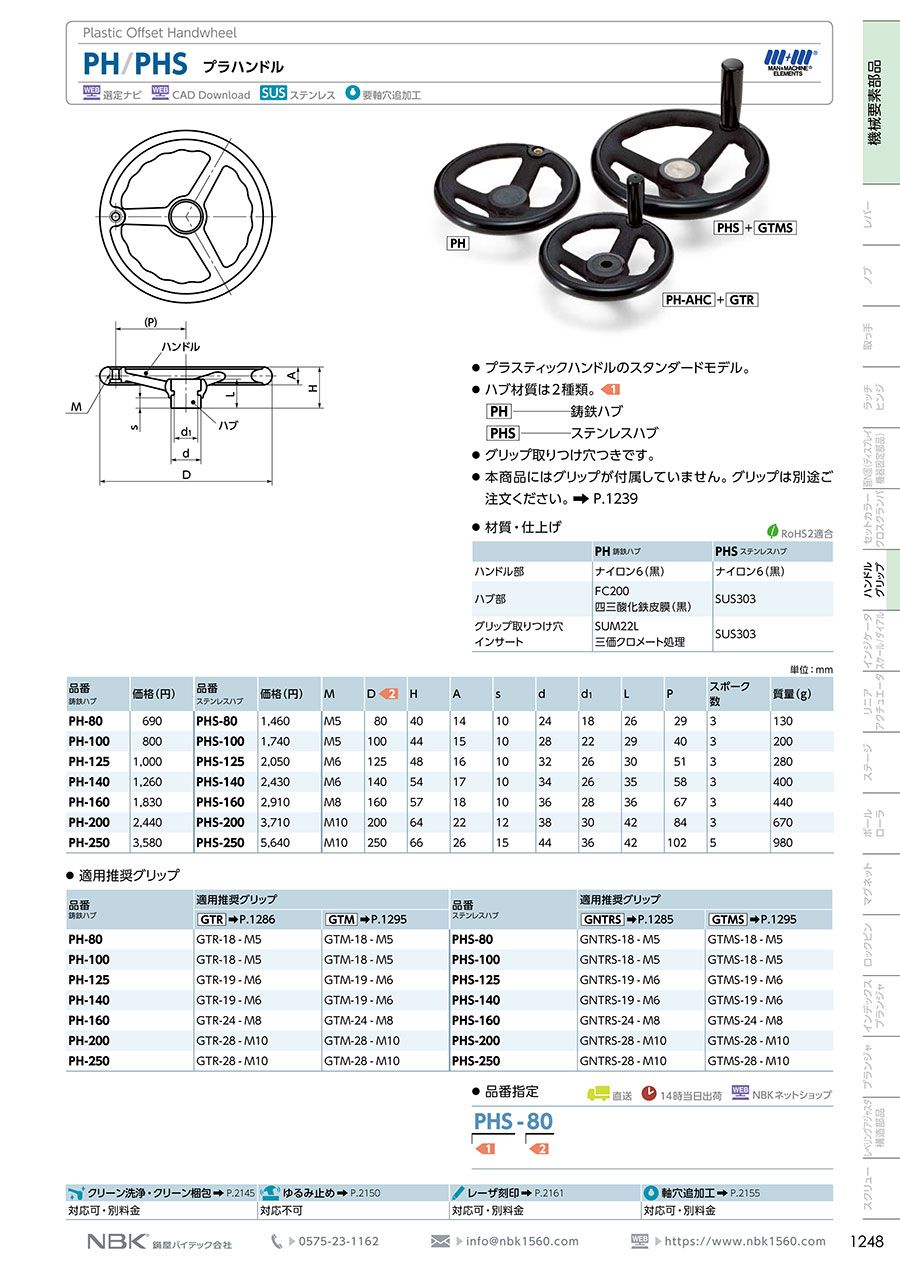

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
