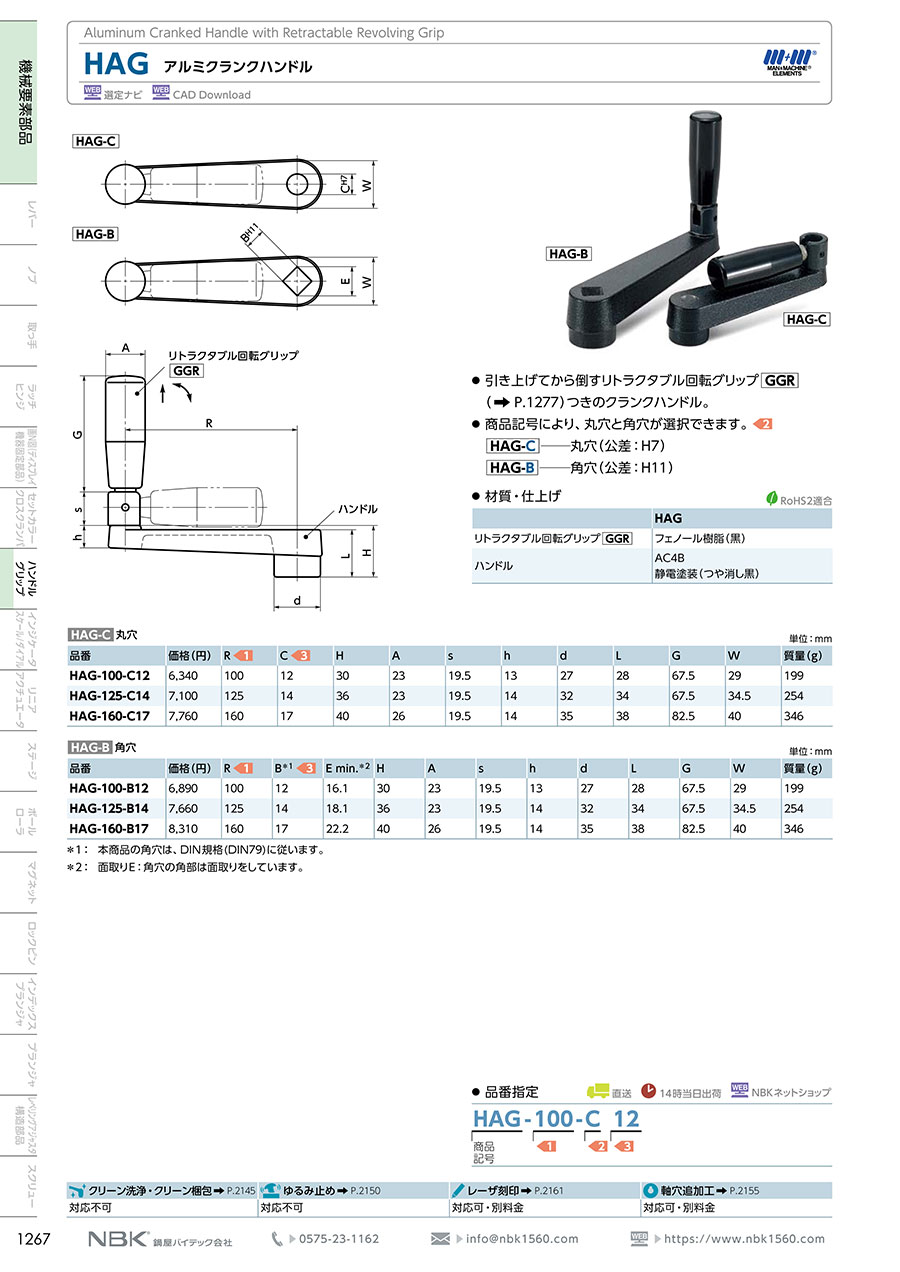

アルミクランクハンドル_HAG

未確定:候補が6型番あります。
数量:

商品情報

外形図

アルミクランクハンドル_HAG 外形図

アルミクランクハンドル_HAG 外形図

丸穴

アルミクランクハンドル_HAG 外形図

角穴

型番リスト

表示件数

クランクハンドル 回し半径

(mm)

取付部 穴加工

ハンドル 厚さ

(mm)

取付部 外径

(φ)

丸穴径

(φ)

角穴径

(mm)

RoHS?最小発注数量
111.5
角穴
30
27
-
12
10
1個
111.5
丸穴(通し穴)
30
27
12
-
10
1個
136.5
角穴
36
32
-
14
10
1個
136.5
丸穴(通し穴)
36
32
14
-
10
1個
173
角穴
40
35
-
17
10
1個
173
丸穴(通し穴)
40
35
17
-
10
1個
通常単価(税別) (税込単価)
通常出荷日
8,031
( 8,834 )
4日目
7,600
( 8,360 )
4日目
8,555
( 9,411 )
4日目
8,736
( 9,610 )
4日目
9,571
( 10,528 )
4日目
8,669
( 9,536 )
4日目

詳細情報

基本情報

【特長】
・グリップは引き上げてから倒すリトラクタブル回転グリップGGRを採用。
・HAG-C:丸穴加工済み(許容差H7)。
・HAG-B:角穴加工済み(許容差H11)。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
