鍋屋バイテック

フラットテンションレバー LFM（おねじ）／LFF（めねじ）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,312円～4,574円

税込単価: 3,643円～5,031円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目～

ハンドル位置が自由に調整できる締結用レバー。【特長】・フラットな形状のテンショ...

種類
クランプ機能付きレバー
レバー形状
ノブ付き形
レバー材質
S45C
レバー操作方向
左右(回転)
レバー機構
セレーション
クランプ方向
軸方向
クランプ機構
ねじ機構
クランプ部付加機能
なし
セレーション解除方式
レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
ノブ付レバー形状
握り玉
本体表面処理
四三酸化鉄皮膜
取付部材質
S45C
取付部表面処理
四三酸化鉄皮膜
ノブ材質
フェノール樹脂
ノブ表面処理
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

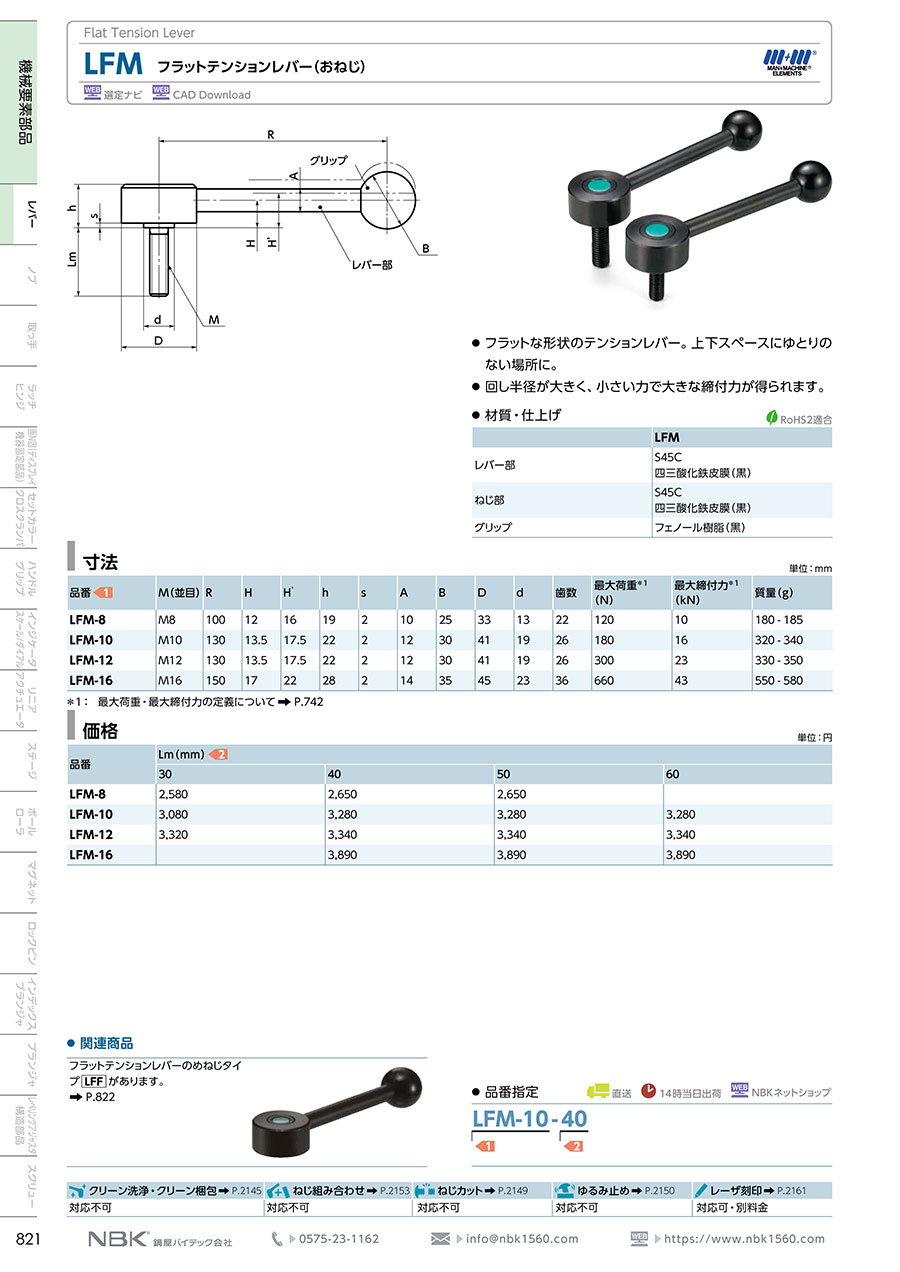

外形図

おねじ

めねじ

製品仕様

LFM

LFF

材質・仕上げ

-	LFM／LFF
レバー部	S45C／四三酸化鉄皮膜（黒）
ねじ部	S45C／四三酸化鉄皮膜（黒）
グリップ	フェノール樹脂（黒）

規格表

単位：mm

LFM（おねじ）

型番	M（並目）	R	H	H’	h	s	A	B	D	d	歯数	最大荷重^＊1（N）	最大締付力^＊1（kN）	質量（g）
LFM-8	M8	100	12	16	19	2	10	25	33	13	22	120	10	180-185
LFM-10	M10	130	13.5	17.5	22	2	12	30	41	19	26	180	16	320-340
LFM-12	M12	130	13.5	17.5	22	2	12	30	41	19	26	300	23	330-350
LFM-16	M16	150	17	22	28	2	14	35	45	23	36	660	43	550-580

LFF（めねじ）

型番	M（並目）	Lf	R	H	H’	h	s	A	B	D	d	歯数	最大荷重^＊1（N）	最大締付力^＊1（kN）	質量（g）
LFF-8	M8	18	100	12	16	19	2	10	25	33	13	22	120	10	160
LFF-10	M10	21	130	13.5	17.5	22	2	12	30	41	19	26	180	16	300
LFF-12	M12	21	130	13.5	17.5	22	2	12	30	41	19	26	300	23	300
LFF-16	M16	27	150	17	22	28	2	14	35	45	23	36	660	43	450

型番リスト

表示件数

型番

接続部種類

取付部サイズ

最大締付力

(N)

回し半径

(mm)

取付部長さ

(mm)

RoHS?

最小発注数量

めねじ	M8	10000	100	18	10	1個
めねじ	M10	16000	130	21	10	1個
めねじ	M12	23000	130	21	10	1個
めねじ	M16	43000	150	27	10	1個
おねじ	M8	10000	100	30	10	1個
おねじ	M8	10000	100	40	10	1個
おねじ	M8	10000	100	50	10	1個
おねじ	M10	16000	130	30	10	1個
おねじ	M10	16000	130	50	10	1個
おねじ	M10	16000	130	60	10	1個
おねじ	M12	23000	130	30	10	1個
おねじ	M12	23000	130	40	10	1個
おねじ	M12	23000	130	50	10	1個
おねじ	M16	43000	150	50	10	1個
おねじ	M16	43000	150	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,330円 ( 3,663円 )	在庫品1日目当日出荷可能
4,126円 ( 4,539円 )	在庫品1日目当日出荷可能
3,748円 ( 4,123円 )	在庫品1日目当日出荷可能
4,494円 ( 4,943円 )	3日目
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
3,465円 ( 3,812円 )	在庫品1日目当日出荷可能
3,312円 ( 3,643円 )	在庫品1日目当日出荷可能
4,045円 ( 4,450円 )	在庫品1日目当日出荷可能
4,131円 ( 4,544円 )	在庫品1日目当日出荷可能
3,935円 ( 4,329円 )	在庫品1日目当日出荷可能
3,934円 ( 4,327円 )	在庫品1日目当日出荷可能
4,510円 ( 4,961円 )	在庫品1日目当日出荷可能
4,108円 ( 4,519円 )	在庫品1日目当日出荷可能
4,574円 ( 5,031円 )	在庫品1日目当日出荷可能
4,574円 ( 5,031円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ハンドル位置が自由に調整できる締結用レバー。
【特長】
・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
・ハンドル位置が自由に調整可能。
・回し半径が大きく、小さい力で大きな締付力が得られる。
【用途】
・ワークの締めつけに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
ミニプラクランプレバー LECM／LECF
プラスティック製のコンパクトタイプクランプレバーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
