スプリットハブレバー LSH
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,988円～6,849円
- 税込単価
- 5,487円～7,534円
【特長】・ねじを締めつけるだけで簡単にシャフトに固定できます。・シャフトに対す...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
材質・仕上げ
| レバー | S45C／四三酸化鉄皮膜（黒） |
|---|---|
| ハブ | 焼結合金 |
| グリップPB | フェノール樹脂（黒） |
規格表
単位：mm
| 型番 | D | C | A | B | H | h | s | R | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| LSH-24-C10 | 24 | 10 | 10 | 25 | 15.5 | 13 | 36 | 123.5 | 145 |
| LSH-24-C12 | 24 | 12 | 10 | 25 | 15.5 | 13 | 36 | 123.5 | 145 |
| LSH-28-C14 | 28 | 14 | 12 | 30 | 17.5 | 15 | 41 | 151 | 250 |
| LSH-32-C16 | 32 | 16 | 14 | 35 | 19.5 | 17 | 45 | 187.5 | 370 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,310円 ( 5,841円 ) | 在庫品1日目当日出荷可能 |
4,988円 ( 5,487円 ) | 在庫品1日目当日出荷可能 |
6,849円 ( 7,534円 ) | 8日目 |
詳細情報
基本情報
【特長】
・ねじを締めつけるだけで簡単にシャフトに固定できます。
・シャフトに対するレバーの位置を自由に変更できます。
・推奨シャフト公差はh11です。
・キーで締結すればより大きいトルクが得られます。
【用途】
・ワークの締めつけに。

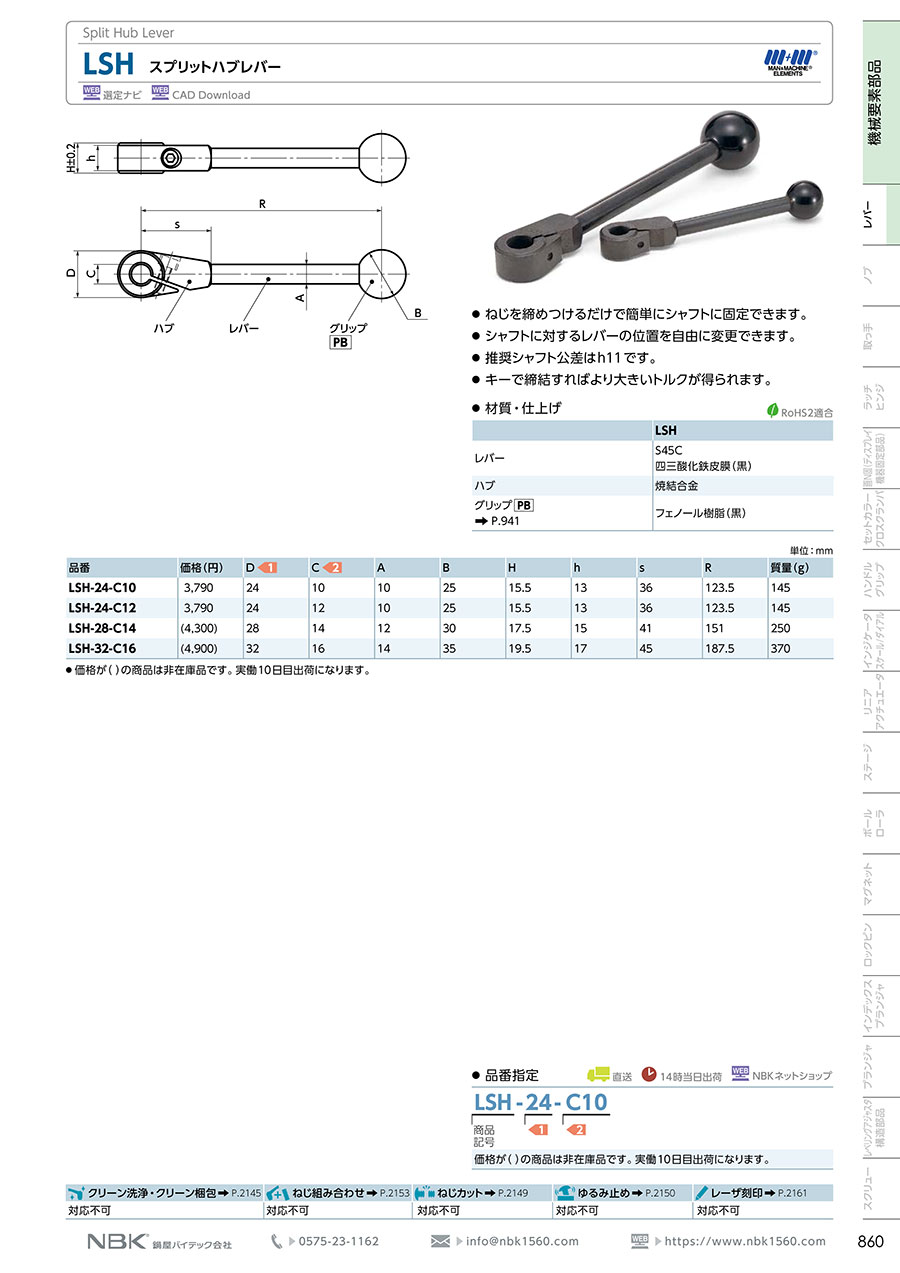

カタログ
商品担当おすすめ
スプリットハブレバー LSHのレビュー
装置のスライド部固定
4
4.02022/04/05
レバーの中でも薄型で、軸にクランプしてレバーとする
少々特殊な商品に感じました。
M6おねじのレバーがなかったので、M6...もっと読む
0人が参考にしています。
