フランジ形固定軸継手 KCL／KCLS

カタログ |

通常単価(税別): 7,789円～569,974円

税込単価: 8,568円～626,971円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

【特長】・JIS B 1451-1991「フランジ形固定軸継手」にもとづく構造...

種類
本体
用途
標準

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

鋳鉄製と炭素鋼製の2タイプ

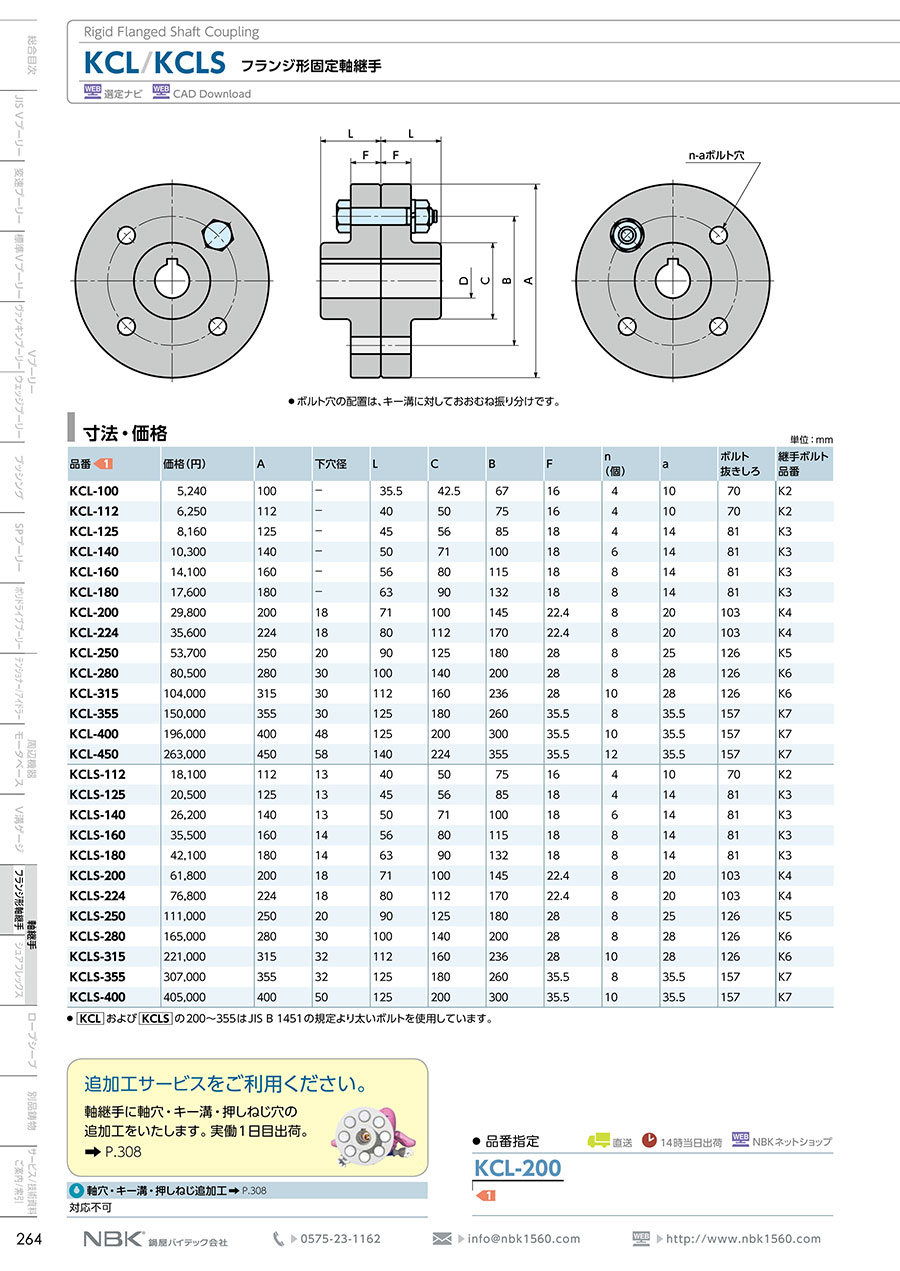

KCLの寸法図

品番	A	下穴径	L	C	B	F	n (個)	a	ボルト抜きしろ	継手ボルト品番
KCL-100	100	-	35.5	42.5	67	16	4	10	70	K2
KCL-112	112	-	40	50	75	16	4	10	70	K2
KCL-125	125	-	45	56	85	18	4	14	81	K3
KCL-140	140	-	50	71	100	18	6	14	81	K3
KCL-160	160	-	56	80	115	18	8	14	81	K3
KCL-180	180	-	63	90	132	18	8	14	81	K3
KCL-200	200	18	71	100	145	22.4	8	20	103	K4
KCL-224	224	18	80	112	170	22.4	8	20	103	K4
KCL-250	250	20	90	125	180	28	8	25	126	K5
KCL-280	280	30	100	140	200	28	8	28	126	K6
KCL-315	315	30	112	160	236	28	10	28	126	K6
KCL-355	355	30	125	180	260	35.5	8	35.5	157	K7
KCL-400	400	48	125	200	300	35.5	10	35.5	157	K7
KCL-450	450	58	140	224	355	35.5	12	35.5	157	K7

構造

ボルト、ばね座金、継手本体、ナット

材質、仕上げ

	KCL	KCLS
継手本体	FC200以上	S25C以上
ナット	SS400相当三価クロメート処理	SS400相当三価クロメート処理
ばね座金	SWRH62(A,B) 三価クロメート処理	SWRH62(A,B) 三価クロメート処理
ボルト	SS400相当三価クロメート処理	SS400相当三価クロメート処理

型番リスト

表示件数

型番

最高回転数範囲

(r/min)

外径

(φ)

全長

(mm)

本体材質

最高回転数

(r/min)

慣性モーメント

(kg・m2)

RoHS?

最小発注数量

2001～4000	100	71	[スチール] FC200	4000	2.6×10^-3	10	1個
2001～4000	112	80	[スチール] FC200	4000	4.1×10^-3	10	1個
2001～4000	125	90	[スチール] FC200	4000	7.2×10^-3	10	1個
2001～4000	140	100	[スチール] FC200	4000	1.2×10^-2	10	1個
2001～4000	160	112	[スチール] FC200	4000	2.1×10^-2	10	1個
2001～4000	180	126	[スチール] FC200	3800	3.3×10^-2	10	1個
2001～4000	200	142	[スチール] FC200	3550	6.7×10^-2	10	1個
2001～4000	224	160	[スチール] FC200	3150	1.1×10^-1	10	1個
2001～4000	250	180	[スチール] FC200	2800	1.9×10^-1	10	1個
2001～4000	280	200	[スチール] FC200	2500	3.1×10^-1	10	1個
2001～4000	315	224	[スチール] FC200	2240	5.2×10^-1	10	1個
1001～2000	355	250	[スチール] FC200	2000	1	10	1個
1001～2000	400	250	[スチール] FC200	1800	1.7	10	1個
1001～2000	450	280	[スチール] FC200	1600	2.7	10	1個
4001～10000	112	80	[スチール] S25C	6000	4.2×10^-3	10	1個
4001～10000	125	90	[スチール] S25C	6000	7.4×10^-3	10	1個
4001～10000	140	100	[スチール] S25C	6000	1.2×10^-2	10	1個
4001～10000	160	112	[スチール] S25C	6000	2.1×10^-2	10	1個
4001～10000	180	126	[スチール] S25C	5700	3.4×10^-2	10	1個
4001～10000	200	142	[スチール] S25C	5200	6.8×10^-2	10	1個
4001～10000	224	160	[スチール] S25C	4700	1.1×10^-1	10	1個
4001～10000	250	180	[スチール] S25C	4200	2.0×10^-1	10	1個
2001～4000	280	200	[スチール] S25C	3750	3.2×10^-1	10	1個
2001～4000	315	224	[スチール] S25C	3350	5.3×10^-1	10	1個
2001～4000	355	250	[スチール] S25C	3000	1.1	10	1個
2001～4000	400	250	[スチール] S25C	2650	1.7	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,789円 ( 8,568円 )	4日目
8,690円 ( 9,559円 )	4日目
11,527円 ( 12,680円 )	4日目
15,555円 ( 17,111円 )	4日目
20,005円 ( 22,006円 )	4日目
24,018円 ( 26,420円 )	4日目
41,841円 ( 46,025円 )	4日目
50,599円 ( 55,659円 )	4日目
75,490円 ( 83,039円 )	4日目
113,552円 ( 124,907円 )	4日目
148,096円 ( 162,906円 )	4日目
213,242円 ( 234,566円 )	4日目
276,262円 ( 303,888円 )	4日目
370,793円 ( 407,872円 )	4日目
25,604円 ( 28,164円 )	4日目
28,957円 ( 31,853円 )	4日目
36,974円 ( 40,671円 )	4日目
49,993円 ( 54,992円 )	4日目
57,496円 ( 63,246円 )	4日目
86,860円 ( 95,546円 )	4日目
108,747円 ( 119,622円 )	4日目
158,311円 ( 174,142円 )	4日目
233,572円 ( 256,929円 )	4日目
311,922円 ( 343,114円 )	4日目
432,753円 ( 476,028円 )	4日目
569,974円 ( 626,971円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・JIS B 1451-1991「フランジ形固定軸継手」にもとづく構造のリジッドタイプのシャフトカップリングです。
・フランジ外周面の合マークを一致させ、リーマボルトを締めるだけで簡単に組み立てができます。
・鋳鉄製KCLと炭素鋼製KCLSの2タイプがあります。
【用途】
・風水力機械などに。
