フランジ形たわみ軸継手 FCL／FCLS

Name: フランジ形たわみ軸継手 FCL／FCLS
Brand: 鍋屋バイテック
SKU: 221000130199
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,686円～3,219,790円

税込単価: 2,955円～3,541,769円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

FCL・FCLSフランジ形たわみ軸継手付属ボルトセット

4.7

通常価格(税別)： 437円 (税込価格：481円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

FCL・FCLSフランジ形たわみ軸継手付属ブシュ

4.5

通常価格(税別)： 224円 (税込価格：246円)

通常出荷日：在庫品1日目

JIS準拠で鋳鉄製（FCL）・炭素鋼製（FCLS）のフランジ形です。【特長】・...

詳細情報を確認する

特徴
振動吸収
種類
本体
許容偏角 (deg)
1/6
用途
標準

未確定：候補が101型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

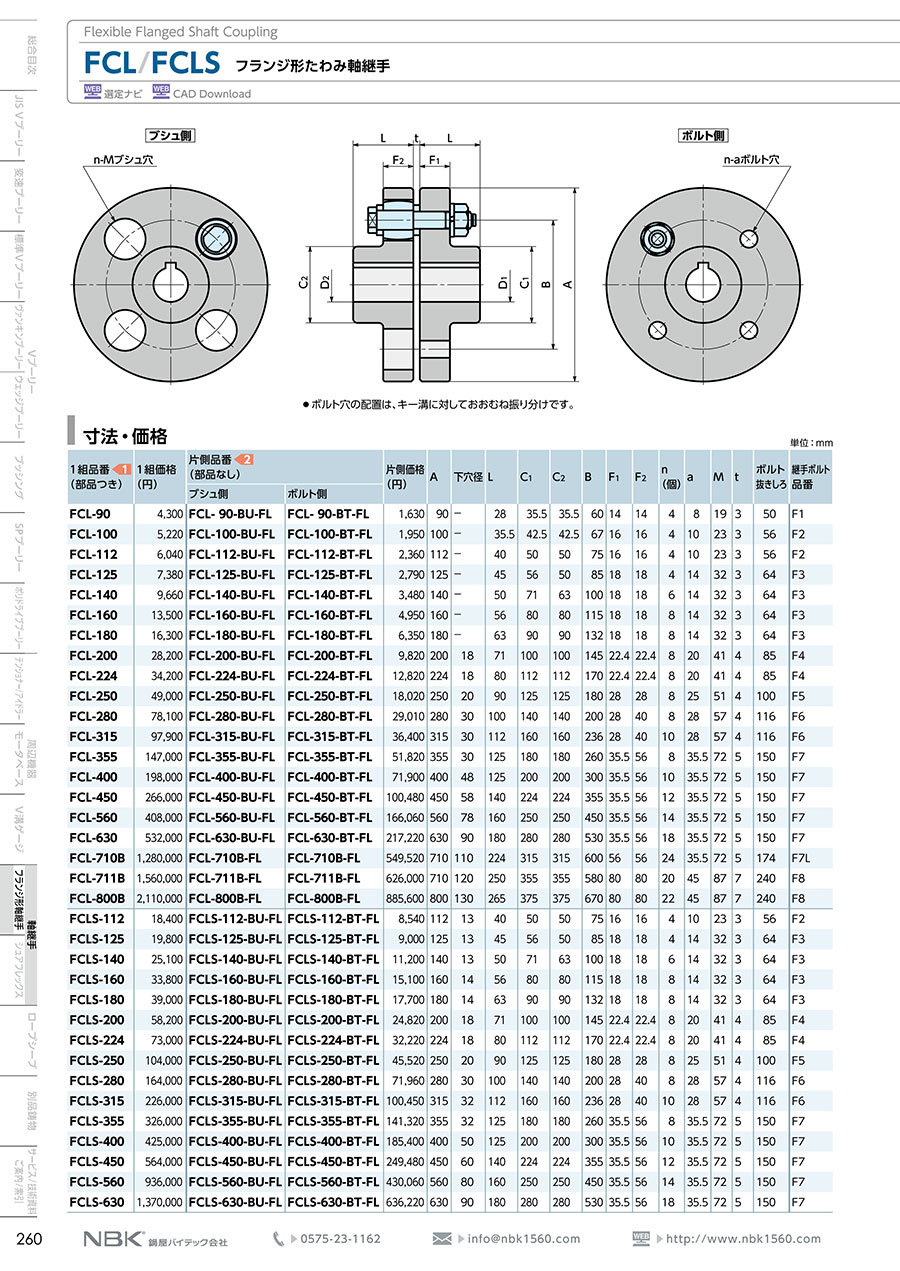

外形図

フランジ形たわみ軸継手の形状図（ボルト穴の配置は、キー溝に対しておおむね振り分け）

［！］本商品の軸穴D1、D2は下穴品（加工無し）のみです。
（外径Aが180以下の場合、軸穴D1、D2の下穴はありません）
［！］ミスミでは軸穴径変更、キー溝など追加工のお取り扱いはありません。

製品仕様

フランジ形たわみ軸継手の外観（ボルト穴の配置は、キー溝に対しておおむね振り分け）

構造

※セット品は継ぎ手本体（ブッシュ側・ボルト側）、ボルト・ナット、座金、ブッシュのセットです。
フランジ単体にはボルト・ナット、ブッシュなどの部品は付属しません。

材質・仕上げ

商品記号	FCL	FCLS
継手本体	FC200以上	S25C以上
ナット	SS400相当三価クロメート処理	SS400 相当三価クロメート処理
ばね座金	SWRH62（A,B）三価クロメート処理	SWRH62（A,B）三価クロメート処理
ブシュ	NBR B（12）-j1a1〔HS（JIS A）＝70〕	NBR B（12）-j1a1〔HS（JIS A）＝70〕
座金	SS400相当三価クロメート処理	SS400相当三価クロメート処理
ボルト	SS400相当三価クロメート処理	SS400相当三価クロメート処理

商品規格

フランジ形たわみ軸継手の商品規格は、JIS B 1452 - 1991「フランジ形たわみ軸継手」に準拠している。

軸穴の中心に対する継手外径の振れおよび外径付近における継手面の振れの許容値 0.03mm
ボルト穴ピッチ円の直径およびブシュ挿入穴ピッチ円の直径の許容差、ピッチの許容差ならびに軸穴中心に対する振れの許容値

ピッチ円直径	ピッチ円直径およびピッチの許容差	ピッチ円直径の振れの許容値
ピッチ円直径	ピッチ円直径およびピッチの許容差	ピッチ円直径の振れの許容値
60・67・75	±0.16	0.12
85・100・115・132・145	±0.20	0.14
170・180・200・236	±0.26	0.18
260・300・355・450・530	±0.32	0.22
580・600・670	±0.40	0.28

単位 : mm

継手外径 A	-	g7
ボルト穴とボルト a	H7	g7
座金内径^＊1 a	-	+0.4 0
ブシュ内径、座金内径	+0.4 0	e9
およびボルトのブシュ挿入部の直径a1
ブシュ挿入穴 M	H8	-
ブシュ外径 p	-	0 -0.4
ボルトのブシュ挿入部の長さ m	-	k12

継手各部の寸法許容差
*1：基準寸法が8のものは0～+0.2、45・50のものは0～+0.6 。
それぞれの記号は寸法・性能表に示すものと同一
単位 : mm

ブシュ幅 g の寸法許容差
基準寸法	許容差
14・16・18	±0.3
22.4・28・40	+0.1 -0.5
56・80	+0.2 -0.6

座金厚さ t の寸法許容差
基準寸法	許容差
3	+0.03 -0.43
4	±0.29
5	±0.4
7	±0.5

はめあい部分以外の削り加工箇所の長さ寸法に対する寸法許容差は、JIS B0405の公差級mによる

特性項目		NBR（ニトリルゴム）
機械油		優
ガソリン		優
ベンジン		不可
ケトン		不可
アルコール		優
耐酸性	弱酸	良
耐酸性	強酸	可
反撥弾性		良
耐摩耗性		優
耐老化性		優
抗張力		優
耐熱性（最高使用温度・参考）		90℃
耐寒性（最低使用温度・参考）		-20℃

ブシュの性能

アライメントの調整

1.フランジ形たわみ軸継手は、ミスアライメントを許容し、トルクを伝達するが、ミスアライメントが許容値を超える場合には、振動が発生したり、寿命が急速に低下することがある。アライメント調整は必ず行う。
2.軸心のミスアライメントには、偏心（両軸心の平行誤差）・偏角（両軸心の角度誤差）・エンドプレイ（軸の軸方向の移動）がある。本カタログの寸法・性能表に記載された許容値以下となるように軸のアライメントを調整する。
3.寸法・性能表に記載されたミスアライメントの許容値は、偏心・偏角・エンドプレイのどれか1つが単独で発生している場合のもの。2つ以上のミスアライメントが複合する場合は、それぞれの許容値は1 / 2となる。
4.ミスアライメントは、装置への組みつけ時だけでなく、運転中の振動、熱膨張、軸受の摩耗などが要因になって発生することがある。このため、ミスアライメントは許容値の1 / 3以下にすることを推奨。

偏心 Parallel Offset Misalignment

偏角 Angular Misalignment

エンドプレイ End-Play

規格表

寸法

単位：mm

1組型番（部品つき）	片側型番（部品なし）		A	下穴径	L	C1	C2	B	F1	F2	n （個）	a	M	t	ボルト抜きしろ	継手ボルト型番
1組型番（部品つき）	ブシュ側	ボルト側	A	下穴径	L	C1	C2	B	F1	F2	n （個）	a	M	t	ボルト抜きしろ	継手ボルト型番
FCL-90	FCL-90-BU-FL	FCL-90-BT-FL	90	-	28	35.5	35.5	60	14	14	4	8	19	3	50	F1
FCL-100	FCL-100-BU-FL	FCL-100-BT-FL	100	-	35.5	42.5	42.5	67	16	16	4	10	23	3	56	F2
FCL-112	FCL-112-BU-FL	FCL-112-BT-FL	112	-	40	50	50	75	16	16	4	10	23	3	56	F2
FCL-125	FCL-125-BU-FL	FCL-125-BT-FL	125	-	45	56	50	85	18	18	4	14	32	3	64	F3
FCL-140	FCL-140-BU-FL	FCL-140-BT-FL	140	-	50	71	63	100	18	18	6	14	32	3	64	F3
FCL-160	FCL-160-BU-FL	FCL-160-BT-FL	160	-	56	80	80	115	18	18	8	14	32	3	64	F3
FCL-180	FCL-180-BU-FL	FCL-180-BT-FL	180	-	63	90	90	132	18	18	8	14	32	3	64	F3
FCL-200	FCL-200-BU-FL	FCL-200-BT-FL	200	18	71	100	100	145	22.4	22.4	8	20	41	4	85	F4
FCL-224	FCL-224-BU-FL	FCL-224-BT-FL	224	18	80	112	112	170	22.4	22.4	8	20	41	4	85	F4
FCL-250	FCL-250-BU-FL	FCL-250-BT-FL	250	20	90	125	125	180	28	28	8	25	51	4	100	F5
FCL-280	FCL-280-BU-FL	FCL-280-BT-FL	280	30	100	140	140	200	28	40	8	28	57	4	116	F6
FCL-315	FCL-315-BU-FL	FCL-315-BT-FL	315	30	112	160	160	236	28	40	10	28	57	4	116	F6
FCL-355	FCL-355-BU-FL	FCL-355-BT-FL	355	30	125	180	180	260	35.5	56	8	35.5	72	5	150	F7
FCL-400	FCL-400-BU-FL	FCL-400-BT-FL	400	48	125	200	200	300	35.5	56	10	35.5	72	5	150	F7
FCL-450	FCL-450-BU-FL	FCL-450-BT-FL	450	58	140	224	224	355	35.5	56	12	35.5	72	5	150	F7
FCL-560	FCL-560-BU-FL	FCL-560-BT-FL	560	78	160	250	250	450	35.5	56	14	35.5	72	5	150	F7
FCL-630	FCL-630-BU-FL	FCL-630-BT-FL	630	90	180	280	280	530	35.5	56	18	35.5	72	5	150	F7
FCL-710B	FCL-710B-FL	FCL-710B-FL	710	110	224	315	315	600	56	56	24	35.5	72	5	174	F7L
FCL-711B	FCL-711B-FL	FCL-711B-FL	710	120	250	355	355	580	80	80	20	45	87	7	240	F8
FCL-800B	FCL-800B-FL	FCL-800B-FL	800	130	265	375	375	670	80	80	22	45	87	7	240	F8
FCLS-112	FCLS-112-BU-FL	FCLS-112-BT-FL	112	13	40	50	50	75	16	16	4	10	23	3	56	F2
FCLS-125	FCLS-125-BU-FL	FCLS-125-BT-FL	125	13	45	56	50	85	18	18	4	14	32	3	64	F3
FCLS-140	FCLS-140-BU-FL	FCLS-140-BT-FL	140	13	50	71	63	100	18	18	6	14	32	3	64	F3
FCLS-160	FCLS-160-BU-FL	FCLS-160-BT-FL	160	14	56	80	80	115	18	18	8	14	32	3	64	F3
FCLS-180	FCLS-180-BU-FL	FCLS-180-BT-FL	180	14	63	90	90	132	18	18	8	14	32	3	64	F3
FCLS-200	FCLS-200-BU-FL	FCLS-200-BT-FL	200	18	71	100	100	145	22.4	22.4	8	20	41	4	85	F4
FCLS-224	FCLS-224-BU-FL	FCLS-224-BT-FL	224	18	80	112	112	170	22.4	22.4	8	20	41	4	85	F4
FCLS-250	FCLS-250-BU-FL	FCLS-250-BT-FL	250	20	90	125	125	180	28	28	8	25	51	4	100	F5
FCLS-280	FCLS-280-BU-FL	FCLS-280-BT-FL	280	30	100	140	140	200	28	40	8	28	57	4	116	F6
FCLS-315	FCLS-315-BU-FL	FCLS-315-BT-FL	315	32	112	160	160	236	28	40	10	28	57	4	116	F6
FCLS-355	FCLS-355-BU-FL	FCLS-355-BT-FL	355	32	125	180	180	260	35.5	56	8	35.5	72	5	150	F7
FCLS-400	FCLS-400-BU-FL	FCLS-400-BT-FL	400	50	125	200	200	300	35.5	56	10	35.5	72	5	150	F7
FCLS-450	FCLS-450-BU-FL	FCLS-450-BT-FL	450	60	140	224	224	355	35.5	56	12	35.5	72	5	150	F7
FCLS-560	FCLS-560-BU-FL	FCLS-560-BT-FL	560	80	160	250	250	450	35.5	56	14	35.5	72	5	150	F7
FCLS-630	FCLS-630-BU-FL	FCLS-630-BT-FL	630	90	180	280	280	530	35.5	56	18	35.5	72	5	150	F7

性能

単位：mm

型番	最大軸穴径（mm）		最大トルク（N・m）	最高回転数（min^-1）	慣性モーメント^*1 （kg・m²）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*1 （kg）
型番	D1	D2	最大トルク（N・m）	最高回転数（min^-1）	慣性モーメント^*1 （kg・m²）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^*1 （kg）
FCL-90	20	20	15	4,000	1.4×10^-3	0.1	1/6	±2.1	1.41
FCL-100	25	25	29	4,000	2.4×10^-3	0.1	1/6	±2.1	2.06
FCL-112	28	28	33	4,000	3.9×10^-3	0.1	1/6	±2.1	2.72
FCL-125	32	28	73	4,000	6.6×10^-3	0.1	1/6	±2.1	3.64
FCL-140	38	35	130	4,000	1.1×10^-2	0.2	1/6	±2.1	4.96
FCL-160	45	45	200	4,000	1.9×10^-2	0.2	1/6	±2.1	6.90
FCL-180	50	50	230	3,500	3.1×10^-2	0.2	1/6	±2.1	9.25
FCL-200	56	56	440	3,200	6.2×10^-2	0.2	1/6	±2.8	14.3
FCL-224	63	63	510	2,850	9.9×10^-2	0.2	1/6	±2.8	18.6
FCL-250	71	71	850	2,550	1.9×10^-1	0.2	1/6	±2.8	27.4
FCL-280	80	80	1,500	2,300	3.3×10^-1	0.3	1/6	±2.8	38.5
FCL-315	90	90	2,200	2,050	5.4×10^-1	0.3	1/6	±2.8	51.8
FCL-355	100	100	3,500	1,800	1.1	0.3	1/6	±3.5	81.5
FCL-400	110	110	5,000	1,600	1.8	0.3	1/6	±3.5	103
FCL-450	125	125	7,100	1,400	3	0.3	1/6	±3.5	136
FCL-560	140	140	10,000	1,150	7	0.3	1/6	±3.5	213
FCL-630	160	160	16,000	1,000	11	0.3	1/6	±3.5	279
FCL-710B	180	180	25,000	900	22	0.3	1/6	±3.5	434
FCL-711B	200	200	34,000	900	29	0.3	1/6	±4.9	558
FCL-800B	210	210	45,000	800	52	0.3	1/6	±4.9	761
FCLS-112	30	30	33	6,000	4.0×10^-3	0.1	1/6	±2.1	2.76
FCLS-125	35	30	73	6,000	6.8×10^-3	0.1	1/6	±2.1	3.65
FCLS-140	42	38	130	6,000	1.1×10^-2	0.2	1/6	±2.1	4.93
FCLS-160	48	48	200	6,000	2.0×10^-2	0.2	1/6	±2.1	6.94
FCLS-180	55	55	230	5,250	3.2×10^-2	0.2	1/6	±2.1	9.18
FCLS-200	60	60	440	4,800	6.3×10^-2	0.2	1/6	±2.8	14.3
FCLS-224	70	70	510	4,300	1.0×10^-1	0.2	1/6	±2.8	18.3
FCLS-250	75	75	850	3,800	1.9×10^-1	0.2	1/6	±2.8	27.6
FCLS-280	85	85	1,500	3,450	3.4×10^-1	0.3	1/6	±2.8	38.7
FCLS-315	100	100	2,200	3,050	5.6×10^-1	0.3	1/6	±2.8	50.9
FCLS-355	110	110	3,500	2,700	1.2	0.3	1/6	±3.5	81.0
FCLS-400	125	125	5,000	2,400	1.9	0.3	1/6	±3.5	101
FCLS-450	140	140	7,100	2,150	3.0	0.3	1/6	±3.5	134
FCLS-560	150	150	10,000	1,700	7.2	0.3	1/6	±3.5	215
FCLS-630	170	170	16,000	1,500	12	0.3	1/6	±3.5	282

*1：最大軸穴径での値です。

ボルトセット寸法

単位：mm

ボルトセット型番	ブシュ型番	呼び a×l	（1）ボルト							（2）・（4）座金		（3）ブシュ		締めつけトルク（N・m）
ボルトセット型番	ブシュ型番	呼び a×l	d	a1	a	f	g	m	l	w	t	p	q	締めつけトルク（N・m）
F1-SET	F1-G	8×50	M8	9	8	10	4	17	50	14	3	18	14	11
F2-SET	F2-G	10×56	M10	12	10	13	4	19	56	18	3	22	16	22
F3-SET	F3-G	14×64	M12	16	14	17	5	21	64	25	3	31	18	39
F4-SET	F4-G	20×85	M20	22.4	20	24	5	26.4	85	32	4	40	22.4	190
F5-SET	F5-G	25×100	M24	28	25	30	6	32	100	40	4	50	28	330
F6-SET	F6-G	28×116	M24	31.5	28	32	6	44	116	45	4	56	40	330
F7-SET	F7-G	35.5×150	M30	40	35.5	41	8	61	150	56	5	71	56	650
F7L-SET	F7-G	35.5×174	M30	40	35.5	41	8	61	174	56	5	71	56	650
F8-SET	F8-G	45×240	M42	50	45	50	10	87	240	71	7	85	80	1800

型番リスト

表示件数

型番

最高回転数範囲

(r/min)

外径

(φ)

全長

(mm)

本体材質

最高回転数

(r/min)

許容偏心範囲

(mm)

許容偏心

(mm)

使用温度範囲

(℃)

慣性モーメント

(kg・m2)

許容エンドプレイ

(mm)

仕様

RoHS?

最小発注数量

2001～4000	90	59	[スチール] FC200	4000	0.02～0.2	0.1	-20～90	1.4×10^-3	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	90	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	90	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	100	74	[スチール] FC200	4000	0.02～0.2	0.1	-20～90	2.4×10^-3	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	100	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	100	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	112	83	[スチール] FC200	4000	0.02～0.2	0.1	-20～90	3.9×10^-3	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	112	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	112	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	125	93	[スチール] FC200	4000	0.02～0.2	0.1	-20～90	6.6×10^-3	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	125	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	125	-	[スチール] FC200	4000	0.02～0.2	0.1	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	140	103	[スチール] FC200	4000	0.02～0.2	0.2	-20～90	1.1×10^-2	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	140	-	[スチール] FC200	4000	0.02～0.2	0.2	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	140	-	[スチール] FC200	4000	0.02～0.2	0.2	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	160	115	[スチール] FC200	4000	0.02～0.2	0.2	-20～90	1.9×10^-2	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	160	-	[スチール] FC200	4000	0.02～0.2	0.2	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	160	-	[スチール] FC200	4000	0.02～0.2	0.2	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	180	129	[スチール] FC200	3500	0.02～0.2	0.2	-20～90	3.1×10^-2	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	180	-	[スチール] FC200	3500	0.02～0.2	0.2	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	180	-	[スチール] FC200	3500	0.02～0.2	0.2	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	200	146	[スチール] FC200	3200	0.02～0.2	0.2	-20～90	6.2×10^-2	+2.8/-2.8	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	200	-	[スチール] FC200	3200	0.02～0.2	0.2	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	200	-	[スチール] FC200	3200	0.02～0.2	0.2	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	224	164	[スチール] FC200	2850	0.02～0.2	0.2	-20～90	9.9×10^-2	+2.8/-2.8	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	224	-	[スチール] FC200	2850	0.02～0.2	0.2	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	224	-	[スチール] FC200	2850	0.02～0.2	0.2	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	250	184	[スチール] FC200	2550	0.02～0.2	0.2	-20～90	1.9×10^-1	+2.8/-2.8	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	250	-	[スチール] FC200	2550	0.02～0.2	0.2	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	250	-	[スチール] FC200	2550	0.02～0.2	0.2	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	280	204	[スチール] FC200	2300	0.21～0.40	0.3	-20～90	3.3×10^-1	+2.8/-2.8	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	280	-	[スチール] FC200	2300	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	280	-	[スチール] FC200	2300	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
2001～4000	315	228	[スチール] FC200	2050	0.21～0.40	0.3	-20～90	5.4×10^-1	+2.8/-2.8	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
2001～4000	315	-	[スチール] FC200	2050	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
2001～4000	315	-	[スチール] FC200	2050	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
1001～2000	355	255	[スチール] FC200	1800	0.21～0.40	0.3	-20～90	1.1	+3.5/-3.5	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
1001～2000	355	-	[スチール] FC200	1800	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
1001～2000	355	-	[スチール] FC200	1800	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
1001～2000	400	255	[スチール] FC200	1600	0.21～0.40	0.3	-20～90	1.8	+3.5/-3.5	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
1001～2000	400	-	[スチール] FC200	1600	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
1001～2000	400	-	[スチール] FC200	1600	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
1001～2000	450	-	[スチール] FC200	1400	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
1001～2000	450	-	[スチール] FC200	1400	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
1001～2000	560	325	[スチール] FC200	1150	0.21～0.40	0.3	-20～90	7	+3.5/-3.5	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
1001～2000	560	-	[スチール] FC200	1150	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
1001～2000	560	-	[スチール] FC200	1150	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
301～1000	630	365	[スチール] FC200	1000	0.21～0.40	0.3	-20～90	11	+3.5/-3.5	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
301～1000	630	-	[スチール] FC200	1000	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側）	10	1個
301～1000	630	-	[スチール] FC200	1000	0.21～0.40	0.3	-	-	-	フランジ単体（ボルト側）	10	1個
301～1000	710	453	[スチール] FC200	900	0.21～0.40	0.3	-20～90	22	+3.5/-3.5	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
301～1000	710	-	[スチール] FC200	900	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側・ボルト側共通）	10	1個
301～1000	710	507	[スチール] FC200	900	0.21～0.40	0.3	-20～90	29	+4.9/-4.9	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
301～1000	710	-	[スチール] FC200	900	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側・ボルト側共通）	10	1個
301～1000	800	537	[スチール] FC200	800	0.21～0.40	0.3	-20～90	52	+4.9/-4.9	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
301～1000	800	-	[スチール] FC200	800	0.21～0.40	0.3	-	-	-	フランジ単体（ブッシュ側・ボルト側共通）	10	1個
4001～10000	112	83	[スチール] S25C	6000	0.02～0.2	0.1	-20～90	4.0×10^-3	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個
4001～10000	112	-	[スチール] S25C	6000	0.02～0.2	0.1	-	-	-	フランジ単体（ブッシュ側）	10	1個
4001～10000	112	-	[スチール] S25C	6000	0.02～0.2	0.1	-	-	-	フランジ単体（ボルト側）	10	1個
4001～10000	125	93	[スチール] S25C	6000	0.02～0.2	0.1	-20～90	6.8×10^-3	+2.1/-2.1	セット品（継ぎ手本体［ブッシュ側・ボルト側］、ボルト・ナット、座金、ブッシュ）	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,982円 ( 7,680円 )	在庫品1日目当日出荷可能
2,686円 ( 2,955円 )	4日目
2,686円 ( 2,955円 )	4日目
8,157円 ( 8,973円 )	在庫品1日目当日出荷可能
3,147円 ( 3,462円 )	4日目
2,834円 ( 3,117円 )	4日目
8,233円 ( 9,056円 )	4日目
3,700円 ( 4,070円 )	4日目
3,607円 ( 3,968円 )	4日目
11,006円 ( 12,107円 )	4日目
4,035円 ( 4,439円 )	4日目
4,266円 ( 4,693円 )	4日目
13,384円 ( 14,722円 )	在庫品1日目当日出荷可能
5,731円 ( 6,304円 )	4日目
5,051円 ( 5,556円 )	4日目
19,496円 ( 21,446円 )	在庫品1日目当日出荷可能
7,175円 ( 7,893円 )	4日目
7,144円 ( 7,858円 )	4日目
24,481円 ( 26,929円 )	4日目
10,098円 ( 11,108円 )	4日目
8,790円 ( 9,669円 )	4日目
40,433円 ( 44,476円 )	4日目
14,224円 ( 15,646円 )	4日目
14,022円 ( 15,424円 )	4日目
46,761円 ( 51,437円 )	4日目
17,737円 ( 19,511円 )	4日目
18,598円 ( 20,458円 )	4日目
68,975円 ( 75,873円 )	4日目
26,191円 ( 28,810円 )	4日目
26,191円 ( 28,810円 )	4日目
111,780円 ( 122,958円 )	3日目
40,660円 ( 44,726円 )	4日目
41,946円 ( 46,141円 )	4日目
134,851円 ( 148,336円 )	3日目
52,624円 ( 57,886円 )	4日目
52,624円 ( 57,886円 )	4日目
207,272円 ( 227,999円 )	4日目
75,277円 ( 82,805円 )	4日目
75,277円 ( 82,805円 )	4日目
278,384円 ( 306,222円 )	3日目
104,067円 ( 114,474円 )	4日目
104,067円 ( 114,474円 )	4日目
147,034円 ( 161,737円 )	4日目
147,034円 ( 161,737円 )	4日目
574,977円 ( 632,475円 )	3日目
241,664円 ( 265,830円 )	4日目
241,664円 ( 265,830円 )	3日目
747,857円 ( 822,643円 )	4日目
315,767円 ( 347,344円 )	4日目
315,767円 ( 347,344円 )	4日目
1,957,474円 ( 2,153,221円 )	4日目
754,908円 ( 830,399円 )	4日目
2,387,790円 ( 2,626,569円 )	4日目
858,395円 ( 944,235円 )	4日目
3,219,790円 ( 3,541,769円 )	4日目
1,219,608円 ( 1,341,569円 )	4日目
26,009円 ( 28,610円 )	4日目
11,550円 ( 12,705円 )	4日目
11,550円 ( 12,705円 )	4日目
29,400円 ( 32,340円 )	4日目

基本情報

基本情報

JIS準拠で鋳鉄製（FCL）・炭素鋼製（FCLS）のフランジ形です。
【特長】
・JIS B 1452-1991（フランジ形たわみ軸継手）に準拠した日本で最もポピュラーなフレキシブルシャフトカップリングです。
・フランジと継手ボルトの組み合わせによるシンプルな構造です。
・取りつけが簡単です。
・継手ボルトをはずすだけでブッシュの交換ができ、保守・保全が簡単です。
・偏心・偏角などのミスアライメントを吸収するとともに、ねじれ振動を吸収し騒音を防止します。
・スラスト荷重も伝えません。
・鋳鉄製FCLと炭素鋼製FCLSの2タイプがあります。
【用途】
・風水力機械などに。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
フランジ形固定軸継手 KCL／KCLS
リジッドタイプのシャフトカップリングです。<br/>フランジ外周面の合マークを一致させ、リーマボルトを締めるだけで簡単に組み立てが可能で、風水力機械などに最適です。
イノテック（カネミツ）
SNS フランジ形固定軸継手［RCL］
JIS B1451準拠。たわみ軸継手に比べ、同外径サイズでも伝達容量が大きく、ボルトで堅固に連結されます。呼び径φ112～560まで取り揃えています。
ケイセブン
K-7カップリング Fシリーズ
偏心を吸収・無反力・偏心出し不要の製品です。各種ポンプ・送風機・攪拌器、繊維・農業・建築・鉱山機械、NC,MC工作機などに使用されています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フランジ形たわみ軸継手 FCL／FCLSのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ポピュラーな軸継手

満足度：5.02021/12/06

教科書に載っている軸継手の基本です。ある程度の誤差を吸収できるので取り付けもスムーズです。軸径も揃っていて選択肢に困りま...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品フランジ形たわみ軸継手 FCL／FCLS	フランジ形カップリングセットスクリュー・ディスクタイプ SAP	フランジ形カップリングディスク・フレキシブルタイプ SAP-C	SNS フランジ形たわみ軸継手［CL］	SNS フランジ形たわみ軸継手［SCL］	SNS フランジ形たわみ軸継手［BCL］
メーカー	鍋屋バイテック	SC（エス・シー）	SC（エス・シー）	イノテック（カネミツ）	イノテック（カネミツ）	イノテック（カネミツ）
通常価格	2,686円-	6,581円 -	14,010円 -	7,162円 -	22,532円 -	20,222円 -
通常出荷日	在庫品1日目〜	11日目〜	12日目〜	在庫品1日目〜	4日目〜	5日目〜
特徴	振動吸収	高トルク / バックラッシ0 / 低慣性モーメント / 高剛性	高トルク / バックラッシ0 / 低慣性モーメント / 高剛性	軸穴未加工品	軸穴未加工品	軸穴未加工品
種類	本体	ディスクタイプ	ディスクタイプ	本体	本体	本体
許容偏角(deg)	1/6	1	1	-	-	-
用途	標準	サーボモータ	サーボモータ	標準	標準	標準

フランジ形カップリングカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

	フランジ形カップリング
カテゴリページ	フランジ形カップリング
代表商品	FCL・FCLSフランジ形たわみ軸継手付属ボルトセット	FCL・FCLSフランジ形たわみ軸継手付属ブシュ
画像

絞り込み条件

最高回転数範囲(r/min)

外径(φ)

全長(mm)

本体材質

最高回転数(r/min)

許容偏心範囲(mm)

許容偏心(mm)

仕様

タイプ

CAD

出荷日

フランジ形たわみ軸継手 FCL／FCLS

商品情報

外形図

製品仕様

構造

材質・仕上げ

商品規格

アライメントの調整

規格表

寸法

性能

ボルトセット寸法

関連部品

型番リスト

詳細情報

基本情報

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

フランジ形カップリングカテゴリの売れ筋ランキング

技術サポート窓口
