鍋屋バイテック

LS／LSS フレキシブルカップリングジョーマックスインシアタイプ

カタログ |

通常単価(税別): 17,903円～34,514円

税込単価: 19,693円～37,965円

通常出荷日：4日目

高トルクでメンテナンスが容易なカップリングです。【特長】・インシアスパイダをハブの爪に外側から巻きつけ...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

高トルクでメンテナンスが容易なカップリング

LS・LSSの構造
インシアスパイダをハブの爪に外側から巻きつけるタイプのフレキシブルカップリング。
2個のハブ、インシアスパイダおよびリテイナの4つの部品で構成。
インシアタイプは、一度装置に取りつければ、その後は装置を移動させることなくインシアスパイダの取りつけ・取りはずしが可能。メンテナンスが容易。
過負荷がかかった場合、インシアスパイダが破損し、モータ側と被駆動側の連結が解除することで装置を保護。
うず巻ポンプ、ファン、ブロア、減速機などに最適。

材質

ハブ鉄系焼結合金、防錆コーティング
インシアスパイダポリウレタン
リテイナ SUS347相当
六角穴付き止めねじ SCM435、四酸酸化鉄被膜（黒）

カップリングの性能

品番	最大軸穴径 (mm)	常用トルク^*1 (N・m)	最大トルク^＊1 (N・m)	最高回転数 (min^-1)	慣性モーメント^*2 (kg・m²)	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	許容エンドプレイ (mm)	質量^*2 (kg)
LS090	25	38	76	9200	2.7×10^-4	540	0.7	2	+0.7 0	0.52
LS095	28	38	76	9200	3.2×10^-4	540	0.7	2	+0.7 0	0.57
LS099	30	63	125	7700	7.5×10^-4	830	0.7	2	+0.7 0	0.91
LS100	35	63	125	7700	9.1×10^-4	830	0.7	2	+0.7 0	1.1
LS110	42	123	246	5900	3.2×10^-3	1730	0.7	2	+0.7 0	2.4
LS150	48	205	409	5200	5.6×10^-3	2210	0.7	2	+1.1 0	3.2
LSS095	28	38	76	9200	3.2×10^-4	540	0.7	2	+0.7 0	0.57
LSS100	35	63	125	7700	9.1×10^-4	830	0.7	2	+0.7 0	1.1
LSS110	42	123	246	5900	3.2×10^-3	1730	0.7	2	+0.7 0	2.4
LSS150	48	205	409	5200	5.6×10^-3	2210	0.7	2	+1.1 0	3.2

*1 負荷変動による常用トルク・最大トルクの補正は不要。ただし、周囲温度が30℃を超える場合は、常用トルク・最大トルクを温度補正係数（-20～+30℃ 1.00、30～40℃ 0.80、40～60℃ 0.70、60～100℃ 0.55）で要補正。LS、LSSの使用可能温度は-34～+93℃。
*2 最大軸穴径での値。

カップリングの寸法

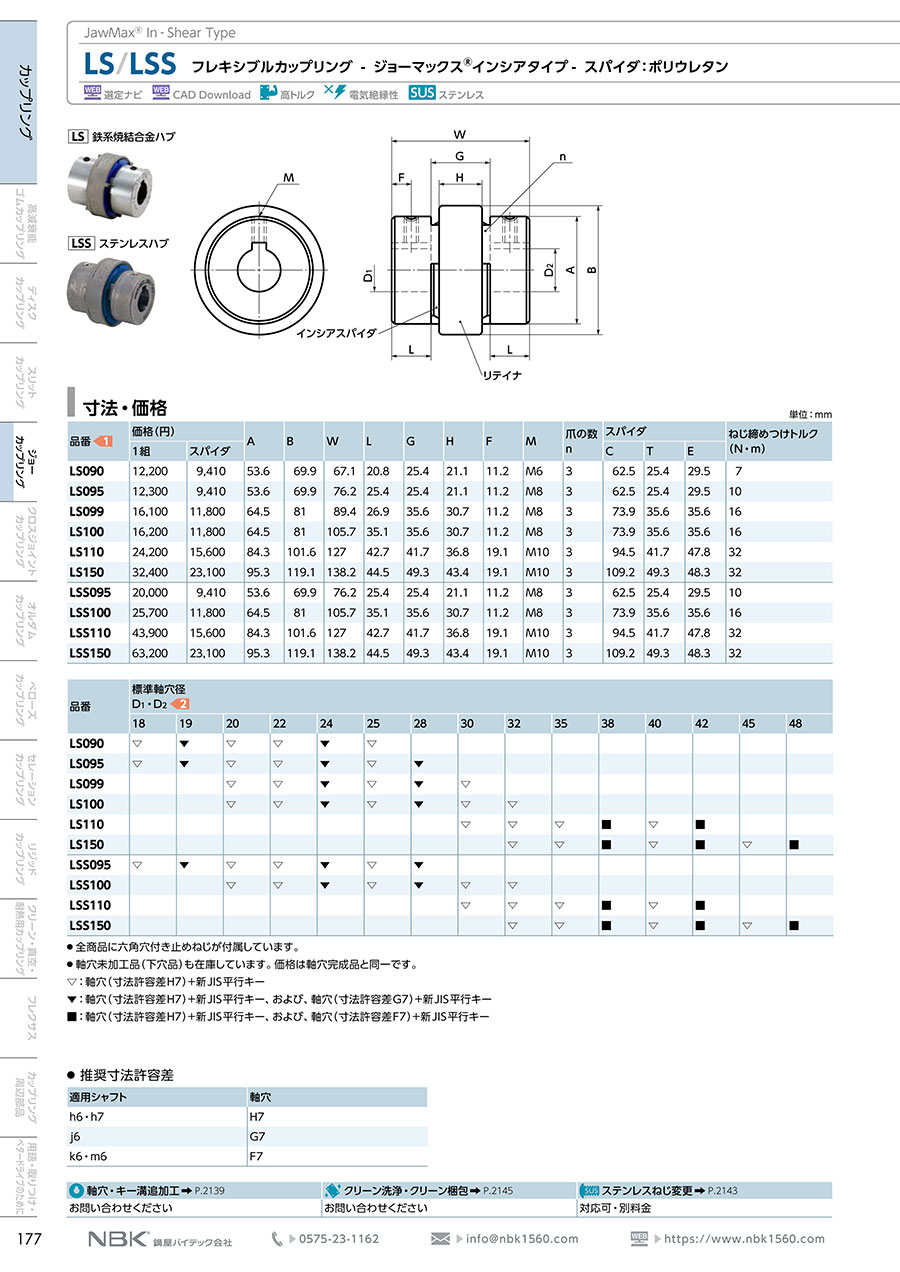

LS、LSSの形状図

リテイナの形状図

インシアスパイダの形状図

品番	A	B	W	L	G	H	F	M	爪の数n	スパイダ			ねじ締めつけトルク(N・m)
品番	A	B	W	L	G	H	F	M	爪の数n	C	T	E	ねじ締めつけトルク(N・m)
LS090	53.6	69.9	67.1	20.8	25.4	21.1	11.2	M6	3	62.5	25.4	29.5	7
LS095	53.6	69.9	76.2	25.4	25.4	21.1	11.2	M8	3	62.5	25.4	29.5	10
LS099	64.5	81	89.4	26.9	35.6	30.7	11.2	M8	3	73.9	35.6	35.6	16
LS100	64.5	81	105.7	35.1	35.6	30.7	11.2	M8	3	73.9	35.6	35.6	16
LS110	84.3	101.6	127	42.7	41.7	36.8	19.1	M10	3	94.5	41.7	47.8	32
LS150	95.3	119.1	138.2	44.5	49.3	43.4	19.1	M10	3	109.2	49.3	48.3	32
LSS095	53.6	69.9	76.2	25.4	25.4	21.1	11.2	M8	3	62.5	25.4	29.5	10
LSS100	64.5	81	105.7	35.1	35.6	30.7	11.2	M8	3	73.9	35.6	35.6	16
LSS110	84.3	101.6	127	42.7	41.7	36.8	19.1	M10	3	94.5	41.7	47.8	32
LSS150	95.3	119.1	138.2	44.5	49.3	43.4	19.1	M10	3	109.2	49.3	48.3	32

寸法(単位 mm)

軸穴形状図

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

全長W

(mm)

許容偏心

(mm)

許容ミスアラインメント

許容偏角

(deg)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

特性

緩衝部材質

使用温度範囲

(℃)

最高回転数

(r/min)

許容偏心範囲

(mm)

RoHS?

最小発注数量

18	18	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	19	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	20	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	22	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	25	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	19	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	20	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	22	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	25	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	20	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	22	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	25	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
22	22	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
22	25	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
25	25	20.01～50.00	69.9	38	2.7×10^-4	67.1	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	18	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	19	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	20	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	22	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	24	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	25	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
18	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	19	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	20	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	22	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	24	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	25	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
19	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	20	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	22	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	24	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	25	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
22	22	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
22	24	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
22	25	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
22	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
24	24	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
24	25	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
24	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
25	25	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
25	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
28	28	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
20	20	20.01～50.00	69.9	38	3.2×10^-4	76.2	0.7	偏角 / 偏心 / エンドプレイ	2	7,001～10,000	+0.7/0	高トルク / 振動吸収	ポリウレタン	-34～93	9200	0.41～1.0	10	1個
