MWS／MWSS フレキシブルカップリングスリットタイプ

Name: MWS／MWSS フレキシブルカップリング スリットタイプ
Brand: 鍋屋バイテック
SKU: 221000130155
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 1,697円～12,479円

税込単価: 1,867円～13,727円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MST／MSTS フレキシブルカップリングスリットタイプ

4.5

通常価格(税別)： 2,296円 (税込価格：2,526円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

MSX フレキシブルカップリングスリットタイプ

通常価格(税別)： 2,897円 (税込価格：3,187円)

通常出荷日：在庫品1日目

【特長】・バックラッシュ0です。・ショートタイプです。・オールステンレスタイプ...

詳細情報を確認する

種類
スリットタイプ
用途
標準 / ステッピングモータ
許容ミスアラインメント
偏角 / エンドプレイ
許容偏角 (deg)
1
特性
高捻り剛性 / 高トルク / バックラッシ0
分類
カップリング本体
キー溝
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が387型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

MWS／MWSS

MWS-C

製品仕様

材質・仕上げ

商品記号	MWS / MWS-C	MWSS / MWSS-C
本体	A2017 アルマイト処理	SUS303
六角穴付き止めねじ	SCM435 四三酸化鉄皮膜（黒）	SUSXM7
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）	SUSXM7

適用推奨モータ

商品記号	MWS	MWSS
サーボモータ	△	△
ステッピングモータ	◎	◎
一般汎用モータ	△	△

◎：非常にすぐれている ○：すぐれている △：使用可

特性

商品記号	MWS	MWSS
バックラッシュ0	◎	◎
高トルク	○	○
高ねじり剛性	○	○
耐蝕性（オールステンレス）	-	◎

◎：非常にすぐれている ○：すぐれている

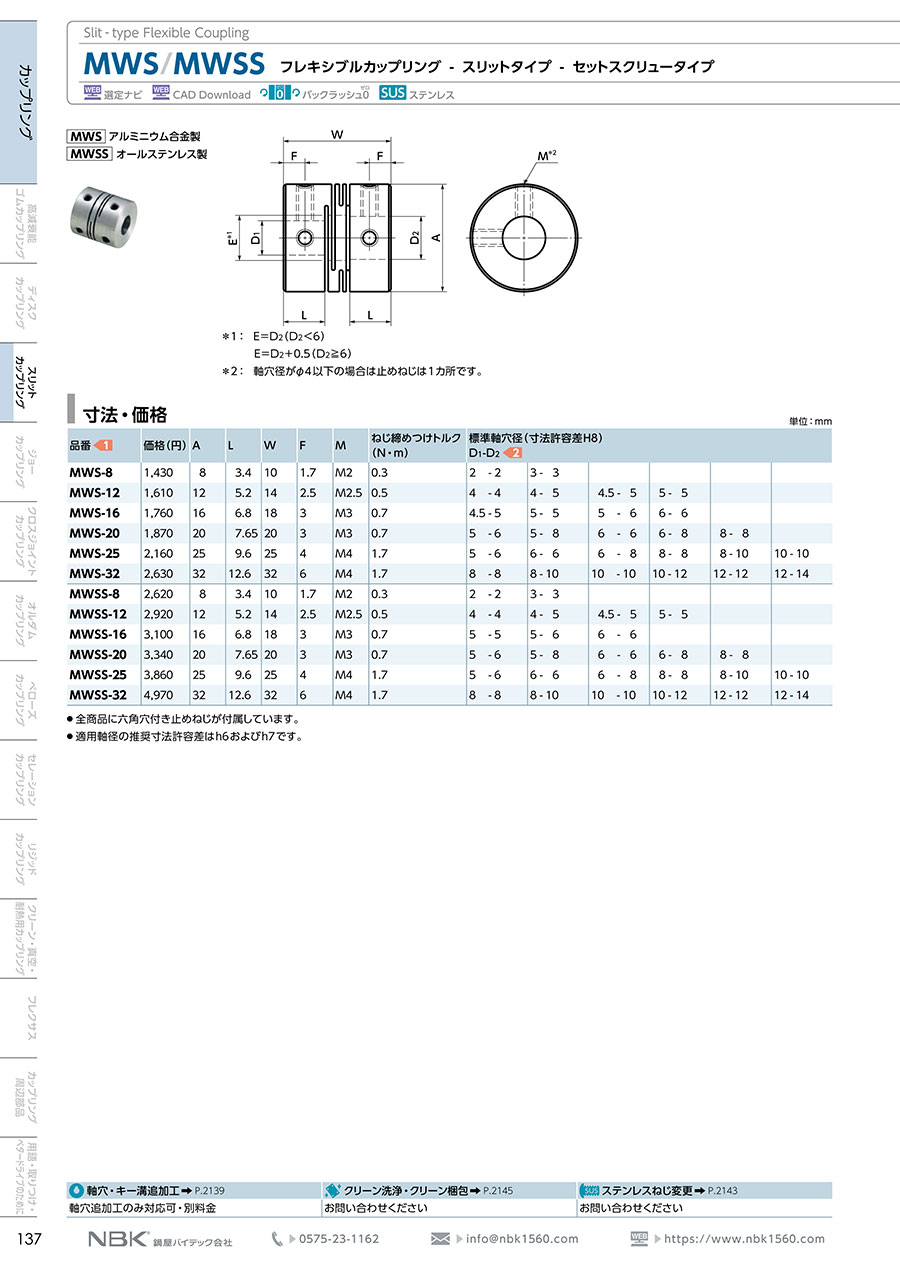

規格表

寸法

単位 : mm

型番	A	L	W	F	M	ねじ締めつけトルク（N・m）	標準軸穴径（寸法許容差H8） D1-D2
MWS-8	8	3.4	10	1.7	M2	0.3	2 - 2	3 - 3	-	-	-	-
MWS-12	12	5.2	14	2.5	M2.5	0.5	4 - 4	4 - 5	4.5 - 5	5 - 5	-	-
MWS-16	16	6.8	18	3	M3	0.7	4.5 - 5	5 - 5	5 - 6	6 - 6	-	-
MWS-20	20	7.65	20	3	M3	0.7	5 - 6	5 - 8	6 - 6	6 - 8	8 - 8	-
MWS-25	25	9.6	25	4	M4	1.7	5 - 6	6 - 6	6 - 8	8 - 8	8 - 10	10 - 10
MWS-32	32	12.6	32	6	M4	1.7	8 - 8	8 - 10	10 - 10	10 - 12	12 - 12	12 - 14
MWSS-8	8	3.4	10	1.7	M2	0.3	2 - 2	3 - 3	-	-	-	-
MWSS-12	12	5.2	14	2.5	M2.5	0.5	4 - 4	4 - 5	4.5 - 5	5 - 5	-	-
MWSS-16	16	6.8	18	3	M3	0.7	5 - 5	5 - 6	6 - 6	-	-	-
MWSS-20	20	7.65	20	3	M3	0.7	5 - 6	5 - 8	6 - 6	6 - 8	8 - 8	-
MWSS-25	25	9.6	25	4	M4	1.7	5 - 6	6 - 6	6 - 8	8 - 8	8 - 10	10 - 10
MWSS-32	32	12.6	32	6	M4	1.7	8 - 8	8 - 10	10 - 10	10 - 12	12 - 12	12 - 14

全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。

性能

型番	最大軸穴径（mm）	常用トルク^*1 （N・m）	最高回転数（min^-1）	慣性モーメント^*2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏角（°）	許容エンドプレイ（mm）	質量^*2 （g）
MWS-8	4	0.1	78,000	1.0×10^-8	24	1	±0.1	1
MWS-12	6	0.4	52,000	7.0×10^-8	80	1	±0.1	3.1
MWS-16	8	0.5	39,000	2.8×10^-7	180	1	±0.2	7.4
MWS-20	10	1	31,000	7.5×10^-7	200	1	±0.2	12
MWS-25	12	2	25,000	2.3×10^-6	780	1	±0.2	24
MWS-32	16	4	19,000	8.0×10^-6	1,100	1	±0.2	50
MWSS-8	4	0.2	78,000	2.4×10^-8	49	1	±0.1	2.7
MWSS-12	6	0.3	52,000	1.8×10^-7	140	1	±0.1	7.8
MWSS-16	8	0.5	39,000	7.2×10^-7	240	1	±0.1	18
MWSS-20	10	1	31,000	2.0×10^-6	330	1	±0.1	32
MWSS-25	12	2	25,000	6.1×10^-6	720	1	±0.2	63
MWSS-32	16	3.5	19,000	2.1×10^-5	1,300	1	±0.2	130

*1：負荷変動による常用トルクの補正は必要ありません。
*2：最大軸穴径での値です。

スリップトルク

単位 : N・m

型番	軸穴径（mm）
型番	5	6	8	10	12
MWSS-20C	0.9	-	-	-	-
MWSS-25C	1.2	1.4	1.9	-	-
MWSS-32C	-	-	1.9	2.4	3.4

軸の寸法許容差h7、硬度34-40HRC、ねじ締めつけトルクMWSS-C寸法・価格表記載の値での試験値

選定サポート情報

軸径・常用トルクによる選定

MWS

MWSS

注文例

（1）型番（2）標準軸穴径（D1・D2）

性能・試験情報

スラスト反力

MWS

MWSS

温度による静的ねじりばね定数の変化

MWS

MWSS

20℃における静的ねじりばね定数を100％とした場合の値。
MWS / MWSSは温度によるねじり剛性の変化が少なく応答性の変化は極小。
ただし、高温下での使用にあたっては熱膨張に伴う軸の伸びやたわみによるミスアライメントに注意。

型番リスト

表示件数

...

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

本体材質

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

構造

追加工

RoHS?

最小発注数量

2	2	～1.00	8	0.1	10	1.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	78000	セットスクリュータイプ	標準軸穴	10	1個
2	4	～1.00	8	0.1	10	1.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	78000	セットスクリュータイプ	追加工軸穴	10	1個
3	3	～1.00	8	0.1	10	1.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	78000	セットスクリュータイプ	標準軸穴	10	1個
3	4	～1.00	8	0.1	10	1.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	78000	セットスクリュータイプ	追加工軸穴	10	1個
4	4	～1.00	8	0.1	10	1.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	78000	セットスクリュータイプ	追加工軸穴	10	1個
4	4	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	標準軸穴	10	1個
4	5	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	標準軸穴	10	1個
4	6	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	追加工軸穴	10	1個
4.5	5	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	標準軸穴	10	1個
4.5	6	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	追加工軸穴	10	1個
5	5	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	標準軸穴	10	1個
5	6	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	追加工軸穴	10	1個
6	6	～1.00	12	0.4	14	7.0×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	セットスクリュータイプ	追加工軸穴	10	1個
4	4	～1.00	12	0.4	14	6.4×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	クランピングタイプ	標準軸穴	10	1個
4	5	～1.00	12	0.4	14	6.4×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	クランピングタイプ	標準軸穴	10	1個
4.5	5	～1.00	12	0.4	14	6.4×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	クランピングタイプ	標準軸穴	10	1個
5	5	～1.00	12	0.4	14	6.4×10^-8	[アルミニウム] A2017	30,001～	±0.1	52000	クランピングタイプ	標準軸穴	10	1個
4.5	5	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	標準軸穴	10	1個
4.5	8	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
4.5	6	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
4.5	7	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
5	5	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	標準軸穴	10	1個
5	6	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	標準軸穴	10	1個
5	7	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
5	8	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
6	6	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	標準軸穴	10	1個
6	7	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
6	8	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
7	7	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
7	8	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
8	8	～1.00	16	0.5	18	2.8×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	セットスクリュータイプ	追加工軸穴	10	1個
4.5	5	～1.00	16	0.5	18	2.9×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	クランピングタイプ	標準軸穴	10	1個
4.5	6	～1.00	16	0.5	18	2.9×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	クランピングタイプ	追加工軸穴	10	1個
5	5	～1.00	16	0.5	18	2.9×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	クランピングタイプ	標準軸穴	10	1個
5	6	～1.00	16	0.5	18	2.9×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	クランピングタイプ	標準軸穴	10	1個
6	6	～1.00	16	0.5	18	2.9×10^-7	[アルミニウム] A2017	30,001～	±0.2	39000	クランピングタイプ	標準軸穴	10	1個
5	6	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	標準軸穴	10	1個
5	8	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	標準軸穴	10	1個
5	9	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
5	5	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
5	7	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
6	6	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	標準軸穴	10	1個
6	8	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	標準軸穴	10	1個
6	7	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
6	9	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
6	10	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
7	7	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
7	8	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
7	9	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
7	10	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
8	8	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	標準軸穴	10	1個
8	9	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
8	10	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
9	9	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
9	10	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
10	10	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	セットスクリュータイプ	追加工軸穴	10	1個
5	5	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	クランピングタイプ	追加工軸穴	10	1個
5	6	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	クランピングタイプ	標準軸穴	10	1個
5	8	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	クランピングタイプ	標準軸穴	10	1個
5	7	～1.00	20	1	20	7.5×10^-7	[アルミニウム] A2017	30,001～	±0.2	31000	クランピングタイプ	追加工軸穴	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,791円 ( 1,970円 )	4日目
5,195円 ( 5,715円 )	4日目
1,697円 ( 1,867円 )	4日目
4,977円 ( 5,475円 )	4日目
5,225円 ( 5,748円 )	4日目
1,937円 ( 2,131円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	4日目
5,175円 ( 5,693円 )	4日目
2,108円 ( 2,319円 )	4日目
5,175円 ( 5,693円 )	4日目
1,897円 ( 2,087円 )	4日目
5,402円 ( 5,942円 )	4日目
5,175円 ( 5,693円 )	4日目
2,591円 ( 2,850円 )	4日目
2,487円 ( 2,736円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	4日目
2,487円 ( 2,736円 )	4日目
2,097円 ( 2,307円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
2,285円 ( 2,514円 )	在庫品1日目当日出荷可能
2,097円 ( 2,307円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
2,097円 ( 2,307円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
5,327円 ( 5,860円 )	4日目
2,365円 ( 2,602円 )	3日目
5,675円 ( 6,243円 )	4日目
2,720円 ( 2,992円 )	4日目
2,720円 ( 2,992円 )	4日目
2,487円 ( 2,736円 )	4日目
2,236円 ( 2,460円 )	4日目
2,236円 ( 2,460円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
2,556円 ( 2,812円 )	4日目
2,335円 ( 2,569円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
2,335円 ( 2,569円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,450円 ( 5,995円 )	4日目
5,884円 ( 6,472円 )	4日目
2,972円 ( 3,269円 )	4日目
2,699円 ( 2,969円 )	4日目
5,884円 ( 6,472円 )	4日目

...

基本情報

基本情報

【特長】
・バックラッシュ0です。
・ショートタイプです。
・オールステンレスタイプも標準化。
・円筒材にスリットを入れた完全一体構造の金属ばねカップリングです。
・スリットで形成された板ばねが、偏角・エンドプレイを許容します。
・アルミニウム合金製・オールステンレス製の2種類があります。
・標準タイプMST／MSTSとショートタイプMWS／MWSSあります。
【用途】
・搬送装置／XYステージ／パーツフィーダなどに。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　スリット形クランピングショート・ノーマルタイプ
円筒材にスリットを入れた完全一体構造のミスミブランドカップリング
ミスミ
【エコノミーシリーズ】 RoHS対応カップリングスリット形／ロングタイプ
ミスミ製類似品カップリング。従来品と品質・性能はそのままで低価格でご提供
ミスミ
カップリング防振ゴムタイプ
両側のアルミニウムハブを高減衰能ゴムで成型した、完全一体構造。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MWS／MWSS フレキシブルカップリングスリットタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

駆動部

満足度：5.02019/03/23

信頼できるメーカーであり、価格、納期に関しても不満はありません。細かく指定できるので大体使用できます

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

ステッピングモータを使用される場合におすすめしています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 MWS／MWSS フレキシブルカップリングスリットタイプ	MSX フレキシブルカップリングスリットタイプ	XUT-C フレキシブルカップリングクロスジョイントタイプ	スリット形カップリングセットスクリュータイプ SRBMシリーズ	カップリング　スリット形クランピング・超々ジュラルミン　セットスクリュー・ショートタイプ	ステンレススリット形カップリングクランピングタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	SUNGIL（ソンイル）	ミスミ	SUNGIL（ソンイル）
通常価格	1,697円-	2,897円 -	5,997円 -	1,371円 -	-	10,177円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目〜	在庫品1日目〜	3日目〜	6日目〜
種類	スリットタイプ	スリットタイプ	スリットタイプ	スリットタイプ	スリット形	スリットタイプ
用途	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	サーボモータ / ステッピングモータ	ステッピングモータ	サーボモータ対応	ステッピングモータ
許容ミスアラインメント	偏角 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心	偏角 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ
許容偏角(deg)	1	0.5	1	1	0.5	2.5
特性	高捻り剛性 / 高トルク / バックラッシ0	高捻り剛性 / 高トルク / バックラッシ0	高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	-	バックラッシゼロ / 低慣性モーメント	-
