鍋屋バイテック

XRP リジッドカップリング クランピングタイプ

XRP リジッドカップリング クランピングタイプ
通常単価(税別)
5,228円～8,990円
税込単価
5,751円～9,889円
通常出荷日：在庫品1日目～4日目一部当日出荷可能

高精度リジッドカップリングです。【特長】・全商品に六角穴付きボルトが付属します。・適用軸径の推奨公差は...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

MRG・MRGS リジッドカップリング

鍋屋バイテック

MRG・MRGS リジッドカップリング
通常価格(税別)： 989円 (税込価格：1,088円)

通常出荷日：在庫品1日目

よく一緒に見られています

MLR・MLRS リジッドカップリング クランピング・セミスプリットタイプ

鍋屋バイテック

MLR・MLRS リジッドカップリング クランピング・セミスプリットタイプ
通常価格(税別)： 2,397円 (税込価格：2,637円)

通常出荷日：在庫品1日目

未確定：候補が14型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

同軸度、軸穴径、振れ等を極限まで追求

XRP リジッドカップリングの外観

XRP リジッドカップリングの外観

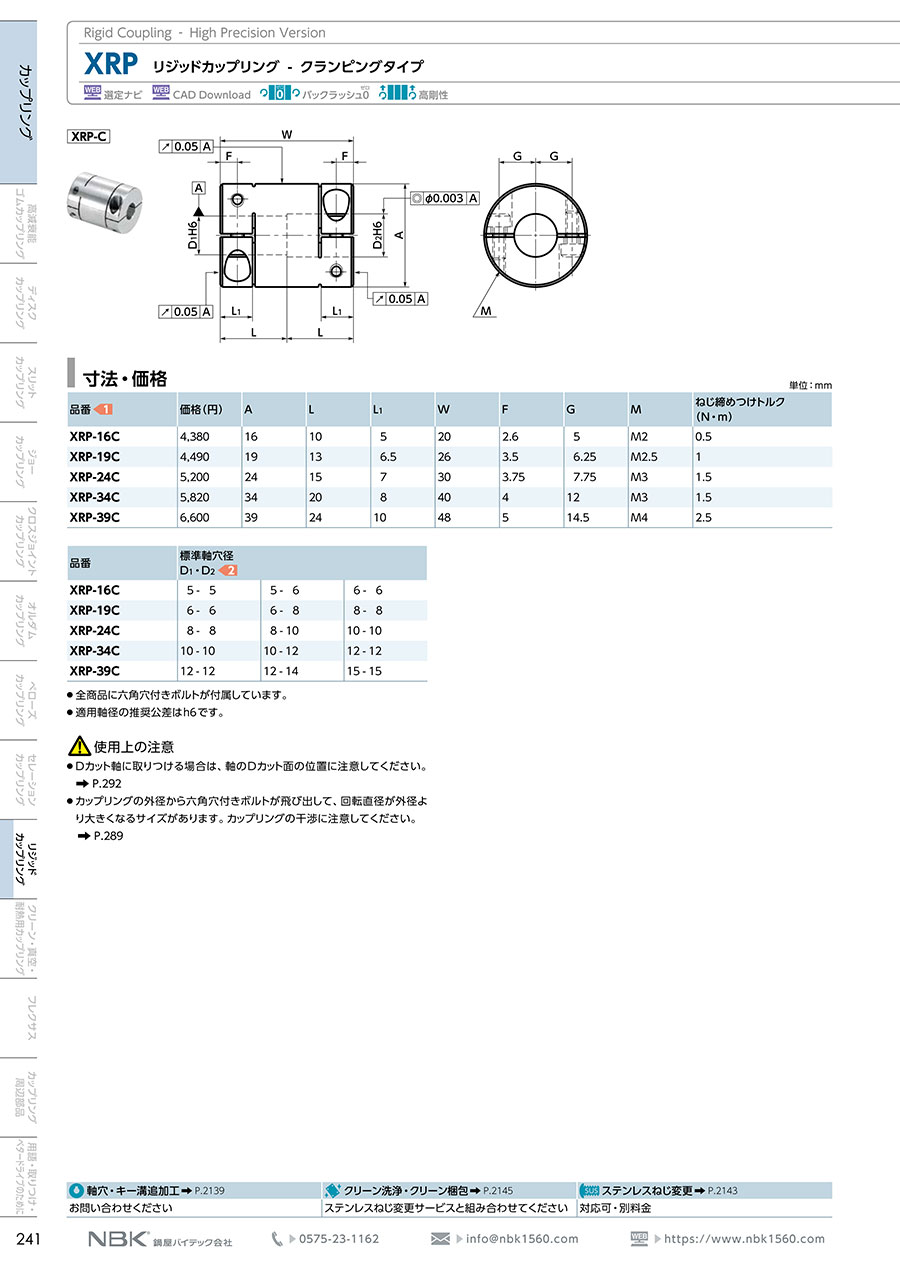

XRP リジッドカップリングの寸法図

XRP リジッドカップリングの寸法図

XRP リジッドカップリングの寸法図

XRP リジッドカップリングの寸法図

材質・仕上げ

XRP-C
本体A7075
六角穴付きボルトSCM435
四三酸化鉄皮膜(黒)
XRP - Cの外観

クランピングタイプ
XRP-C
六角穴付きボルト、本体

適用推奨モータ

XRP-C
サーボモータ◎
ステッピングモータ◎
一般汎用モータ-

◎ : 非常にすぐれている、◯ : すぐれている、△ : 使用不可

特性

XRP-C
バックラッシュ0ゼロ◎
高トルク○
高ねじり剛性◎

◎ : 非常にすぐれている、◯ : すぐれている

型番リスト

表示件数
  • 1
    • 型番
    XRP-16C-5X5
    XRP-16C-5X6
    XRP-16C-6X6
    XRP-19C-6X6
    XRP-19C-6X8
    XRP-19C-8X8
    XRP-24C-8X8
    XRP-24C-8X10
    XRP-34C-10X10
    XRP-34C-10X12
    XRP-34C-12X12
    XRP-39C-12X12
    XRP-39C-12X14
    XRP-39C-15X15

    許容トルク範囲

    (N・m)

    軸穴径（加工済） D1

    (φ)

    軸穴径（加工済） D2

    (φ)

    外径

    (φ)

    全長

    (mm)

    許容トルク

    (N・m)

    最高回転数

    (r/min)

    慣性モーメント

    (kg・m2)

    		RoHS?最小発注数量
    0.05～1.00
    5
    5
    16
    20
    0.6
    39000
    3.1×10-7
    10
    1個
    0.05～1.00
    5
    6
    16
    20
    0.6
    39000
    3.1×10-7
    10
    1個
    0.05～1.00
    6
    6
    16
    20
    0.6
    39000
    3.1×10-7
    10
    1個
    1.01～3.00
    6
    6
    19
    26
    1.4
    33000
    8.0×10-7
    10
    1個
    1.01～3.00
    6
    8
    19
    26
    1.4
    33000
    8.0×10-7
    10
    1個
    1.01～3.00
    8
    8
    19
    26
    1.4
    33000
    8.0×10-7
    10
    1個
    1.01～3.00
    8
    8
    24
    30
    2.3
    26000
    2.7×10-6
    10
    1個
    1.01～3.00
    8
    10
    24
    30
    2.3
    26000
    2.7×10-6
    10
    1個
    1.01～3.00
    10
    10
    34
    40
    2.8
    18000
    1.4×10-5
    10
    1個
    1.01～3.00
    10
    12
    34
    40
    2.8
    18000
    1.4×10-5
    10
    1個
    1.01～3.00
    12
    12
    34
    40
    2.8
    18000
    1.4×10-5
    10
    1個
    3.01～5.00
    12
    12
    39
    48
    4.7
    16000
    3.9×10-5
    10
    1個
    3.01～5.00
    12
    14
    39
    48
    4.7
    16000
    3.9×10-5
    10
    1個
    3.01～5.00
    15
    15
    39
    48
    4.7
    16000
    3.9×10-5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,462円
    ( 6,008円 )
    在庫品1日目当日出荷可能
    5,462円
    ( 6,008円 )
    在庫品1日目当日出荷可能
    5,462円
    ( 6,008円 )
    4日目
    5,228円
    ( 5,751円 )
    4日目
    5,457円
    ( 6,003円 )
    4日目
    5,844円
    ( 6,428円 )
    4日目
    6,622円
    ( 7,284円 )
    4日目
    6,189円
    ( 6,808円 )
    4日目
    7,070円
    ( 7,777円 )
    4日目
    7,252円
    ( 7,977円 )
    4日目
    7,252円
    ( 7,977円 )
    4日目
    8,223円
    ( 9,045円 )
    4日目
    8,623円
    ( 9,485円 )
    在庫品1日目当日出荷可能
    8,990円
    ( 9,889円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    高精度リジッドカップリングです。
    【特長】
    ・全商品に六角穴付きボルトが付属します。
    ・適用軸径の推奨公差はh6です。
    ・Dカット軸に取りつける場合は軸のDカット面の位置に注意します。
    ・同軸度（3µm以下）、軸穴径（H6）、振れ（50μm以下）等を極限まで追求します。
    ・全商品に検査成績書を添付して出荷します。
    ・軽量、極小の慣性モーメントです。
    ・ハイレスポンスです。
    ・回転バランスを考えた軸締結構造で、アンバランスは極小です。
    ・アルミニウム合金のなかで最高強度をもつ超々ジュラルミン（A7075）を採用します。
    【用途】
    ・精密計測機／精密XYステージ／エンコーダなどに。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    XRP リジッドカップリング クランピングタイプのレビュー
    4平均満足度：4.01件のレビュー
    冶具
    4
    満足度：4.02018/03/01
    部品ごとに検査成績証が付属しており、穴寸法や同軸度、振れ等が確認できるので非常に信頼できます。 取り付けボルトが2方向な...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Qどのようなアプリケーションで使用しますか？
    A
    高い位置決め精度を求められる場合におすすめしています。
    Q挿入軸の推奨公差はありますか？
    A
    適用軸径の推奨寸法公差はh6です。
