MRG・MRGS リジッドカップリング
- 通常単価(税別)
- 1,045円～33,566円
- 税込単価
- 1,150円～36,923円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
スタンダードタイプ・バックラッシュ"0"，オールステンレスタイプも標準化したリジット形。【特長】・リジ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が480型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

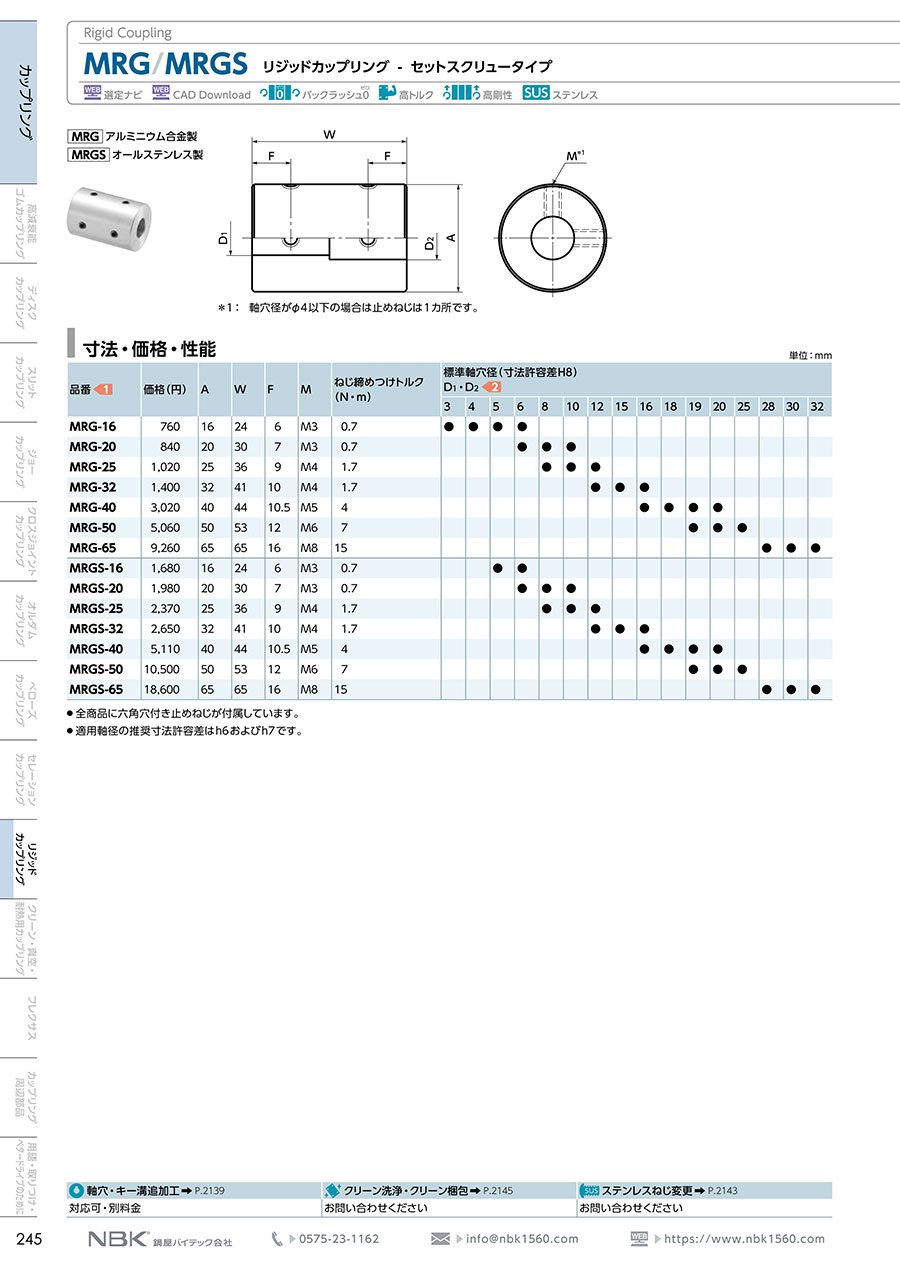

外形図
※軸穴径がφ4以下の場合は止めねじは1か所です。
製品仕様
セットスクリュータイプ
MRG アルミニウム合金製
セットスクリュータイプ
MRGS オールステンレス製
クランピングタイプ
MRG-C アルミニウム合金製
クランピングタイプ
MRGS-C オールステンレス製
スプリットタイプ
MRG-W アルミニウム合金製
スプリットタイプ
MRGS-W オールステンレス製
材質・仕上げ
| 商品記号 | MRG/MRG-C/MRG-W | MRGS/MRGS-C/MRGS-W |
|---|---|---|
| 本体 | A2017 アルマイト処理 | SUS303 |
| 六角穴付き止めねじ | SCM435 四三酸化鉄皮膜(黒) | SUSXM7 |
| 六角穴付きボルト | SCM435 四三酸化鉄皮膜(黒) | SUSXM7 |
◎ : 非常にすぐれている、○ : すぐれている、△ : 使用可
適用推奨モータ
| 商品記号 | MRG | MRGS |
|---|---|---|
| サーボモータ | ◎ | ◎ |
| ステッピングモータ | ◎ | ◎ |
| 一般汎用モータ | - | - |
規格表
寸法
| 型番 | A | W | F | M | 標準軸穴径（寸法許容差H8） D1・D2 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 18 | 19 | 20 | 25 | 28 | 30 | 32 | |||||
| MRG-16 | 16 | 24 | 6 | M3 | ● | ● | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - |
| MRG-20 | 20 | 30 | 7 | M3 | - | - | - | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MRG-25 | 25 | 36 | 9 | M4 | - | - | - | - | ● | ● | ● | - | - | - | - | - | - | - | - | - |
| MRG-32 | 32 | 41 | 10 | M4 | - | - | - | - | - | - | ● | ● | ● | - | - | - | - | - | - | - |
| MRG-40 | 40 | 44 | 10.5 | M5 | - | - | - | - | - | - | - | - | ● | ● | ● | ● | - | - | - | - |
| MRG-50 | 50 | 53 | 12 | M6 | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | - | - | - |
| MRG-65 | 65 | 65 | 16 | M8 | - | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● |
| MRGS-16 | 16 | 24 | 6 | M3 | - | - | ● | ● | - | - | - | - | - | - | - | - | - | - | - | - |
| MRGS-20 | 20 | 30 | 7 | M3 | - | - | - | ● | ● | ● | - | - | - | - | - | - | - | - | - | - |
| MRGS-25 | 25 | 36 | 9 | M4 | - | - | - | - | ● | ● | ● | - | - | - | - | - | - | - | - | - |
| MRGS-32 | 32 | 41 | 10 | M4 | - | - | - | - | - | - | ● | ● | ● | - | - | - | - | - | - | - |
| MRGS-40 | 40 | 44 | 10.5 | M5 | - | - | - | - | - | - | - | - | ● | ● | ● | ● | - | - | - | - |
| MRGS-50 | 50 | 53 | 12 | M6 | - | - | - | - | - | - | - | - | - | - | ● | ● | ● | - | - | - |
| MRGS-65 | 65 | 65 | 16 | M8 | - | - | - | - | - | - | - | - | - | - | - | - | - | ● | ● | ● |
全商品に六角穴付き止めねじが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
性能
| 型番 | ねじ締めつけトルク （N・m） | 最大軸穴径 （mm） | 常用トルク※1 （N・m） | 最高回転数 （min-1） | 慣性モーメント※2 （kg・m2） | 質量※2 （g） |
|---|---|---|---|---|---|---|
| MRG-16 | 0.7 | 8 | 1 | 39,000 | 4.4×10-7 | 11 |
| MRG-20 | 0.7 | 10 | 2.5 | 31,000 | 1.3×10-6 | 20 |
| MRG-25 | 1.7 | 12 | 4.5 | 25,000 | 3.9×10-6 | 39 |
| MRG-32 | 1.7 | 16 | 10 | 19,000 | 1.2×10-5 | 71 |
| MRG-40 | 4 | 20 | 20 | 15,000 | 2.8×10-5 | 114 |
| MRG-50 | 7 | 25 | 25 | 12,000 | 8.4×10-5 | 215 |
| MRG-65 | 15 | 32 | 35 | 9,000 | 2.9×10-4 | 450 |
| MRGS-16 | 0.7 | 8 | 0.3 | 39,000 | 1.2×10-6 | 28 |
| MRGS-20 | 0.7 | 10 | 0.5 | 31,000 | 3.5×10-6 | 54 |
| MRGS-25 | 1.7 | 12 | 1 | 25,000 | 1.0×10-5 | 100 |
| MRGS-32 | 1.7 | 16 | 2 | 19,000 | 3.1×10-5 | 190 |
| MRGS-40 | 4 | 20 | 3 | 15,000 | 8.1×10-5 | 326 |
| MRGS-50 | 7 | 25 | 4.5 | 12,000 | 2.4×10-4 | 658 |
| MRGS-65 | 15 | 32 | 7 | 9,000 | 8.4×10-4 | 1,290 |
※1：負荷変動による常用トルクの補正は必要ありません。
※2：最大軸穴径での値です。
商品特長詳細
特性
| 商品記号 | MRG | MRGS |
|---|---|---|
| バックラッシュ0(ゼロ) | ◎ | ◎ |
| 高トルク | ◎ | ○ |
| 高ねじり剛性 | ◎ | ◎ |
| 耐蝕性(オールステンレス) | - | ◎ |
◎ : 非常にすぐれている、○ : すぐれている
選定サポート情報
注文例
（1）型番 （2）D1・D2
軸径・常用トルクによる選定
軸径と常用トルクが交差した領域が選定サイズになります
MRG
MRGS
選定例
選定条件がφ15（軸径15mm）、負荷トルク3N・mのとき、選定サイズは MRG-32です型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,232円 ( 1,355円 ) | 4日目 |
1,135円 ( 1,249円 ) | 在庫品1日目当日出荷可能 |
1,135円 ( 1,249円 ) | 在庫品1日目当日出荷可能 |
1,277円 ( 1,405円 ) | 在庫品1日目当日出荷可能 |
4,299円 ( 4,729円 ) | 4日目 |
1,232円 ( 1,355円 ) | 4日目 |
1,277円 ( 1,405円 ) | 4日目 |
1,277円 ( 1,405円 ) | 4日目 |
4,293円 ( 4,722円 ) | 4日目 |
1,232円 ( 1,355円 ) | 4日目 |
1,230円 ( 1,353円 ) | 4日目 |
4,299円 ( 4,729円 ) | 4日目 |
4,514円 ( 4,965円 ) | 4日目 |
1,045円 ( 1,150円 ) | 在庫品1日目当日出荷可能 |
4,676円 ( 5,144円 ) | 4日目 |
4,299円 ( 4,729円 ) | 4日目 |
4,299円 ( 4,729円 ) | 4日目 |
4,299円 ( 4,729円 ) | 4日目 |
1,988円 ( 2,187円 ) | 在庫品1日目当日出荷可能 |
2,060円 ( 2,266円 ) | 4日目 |
1,988円 ( 2,187円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 4日目 |
1,405円 ( 1,546円 ) | 4日目 |
1,405円 ( 1,546円 ) | 在庫品1日目当日出荷可能 |
4,742円 ( 5,216円 ) | 4日目 |
4,396円 ( 4,836円 ) | 4日目 |
4,624円 ( 5,086円 ) | 4日目 |
4,396円 ( 4,836円 ) | 4日目 |
1,405円 ( 1,546円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
4,396円 ( 4,836円 ) | 4日目 |
4,396円 ( 4,836円 ) | 4日目 |
4,396円 ( 4,836円 ) | 4日目 |
6,115円 ( 6,727円 ) | 4日目 |
1,405円 ( 1,546円 ) | 4日目 |
2,829円 ( 3,112円 ) | 4日目 |
2,153円 ( 2,368円 ) | 在庫品1日目当日出荷可能 |
2,153円 ( 2,368円 ) | 在庫品1日目当日出荷可能 |
5,283円 ( 5,811円 ) | 4日目 |
5,501円 ( 6,051円 ) | 4日目 |
2,032円 ( 2,235円 ) | 在庫品1日目当日出荷可能 |
1,252円 ( 1,377円 ) | 4日目 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
4,655円 ( 5,121円 ) | 4日目 |
4,655円 ( 5,121円 ) | 4日目 |
4,655円 ( 5,121円 ) | 4日目 |
4,655円 ( 5,121円 ) | 4日目 |
4,811円 ( 5,292円 ) | 4日目 |
6,391円 ( 7,030円 ) | 4日目 |
1,665円 ( 1,832円 ) | 4日目 |
1,359円 ( 1,495円 ) | 4日目 |
4,655円 ( 5,121円 ) | 4日目 |
3,077円 ( 3,385円 ) | 4日目 |
4,655円 ( 5,121円 ) | 4日目 |
4,655円 ( 5,121円 ) | 4日目 |
6,374円 ( 7,011円 ) | 4日目 |
1,682円 ( 1,850円 ) | 在庫品1日目当日出荷可能 |
3,111円 ( 3,422円 ) | 4日目 |
2,674円 ( 2,941円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
スタンダードタイプ・バックラッシュ"0"，オールステンレスタイプも標準化したリジット形。
【特長】
・リジッドタイプのカップリング。
・軽量、極小の慣性モーメント。高応答。
・アルミニウム合金製・オールステンレス製の2種類がある。
・セットスクリュータイプ・クランピングタイプ・スプリットタイプの3つの締結方法がある。
【用途】
・精密XYステージ / 工作機械 / 洗浄装置などに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
MRG・MRGS リジッドカップリングのレビュー
駆動側と従動側をあえて直結する設計
4
4.02018/09/24
普通のカップリングは、基本的に、駆動側の軸と従動側の軸の偏芯や傾斜を許容しながらトルクだけを伝達する事が目的です。これに...もっと読む
2人が参考にしています。
製品に使用しています
5
5.02022/02/09
特殊環境で使用する、発電ユニットのシャフトと発電機を継なぐために使用しています。今回アルミ製を使いましたが、特に問題あり...もっと読む
1人が参考にしています。
軸の延長
5
5.02019/08/31
既製品の軸を延長する場合に便利です。
通常のカップリングよりも強固に連結可能です
1人が参考にしています。
機構部品
5
5.02018/07/15
数個あるオプションから選べてよかったです。継ぎ手として十分に力を発揮してくれています。
0人が参考にしています。
よくあるご質問（FAQ）
Qどのようなアプリケーションで使用しますか？
A
位置決め精度を求められる場合におすすめしています。また，ステンレスタイプも標準化しておりますので，食品・医療へのご使用にも適しています。スプリットタイプMRG-Wは軸穴部を完全に分割することができますので，軸を継ぎ足すジョイントとしてもおすすめしています。
Q挿入軸の推奨公差はありますか？
A
適用軸径の推奨寸法公差はh6およびh7です。
