鍋屋バイテック

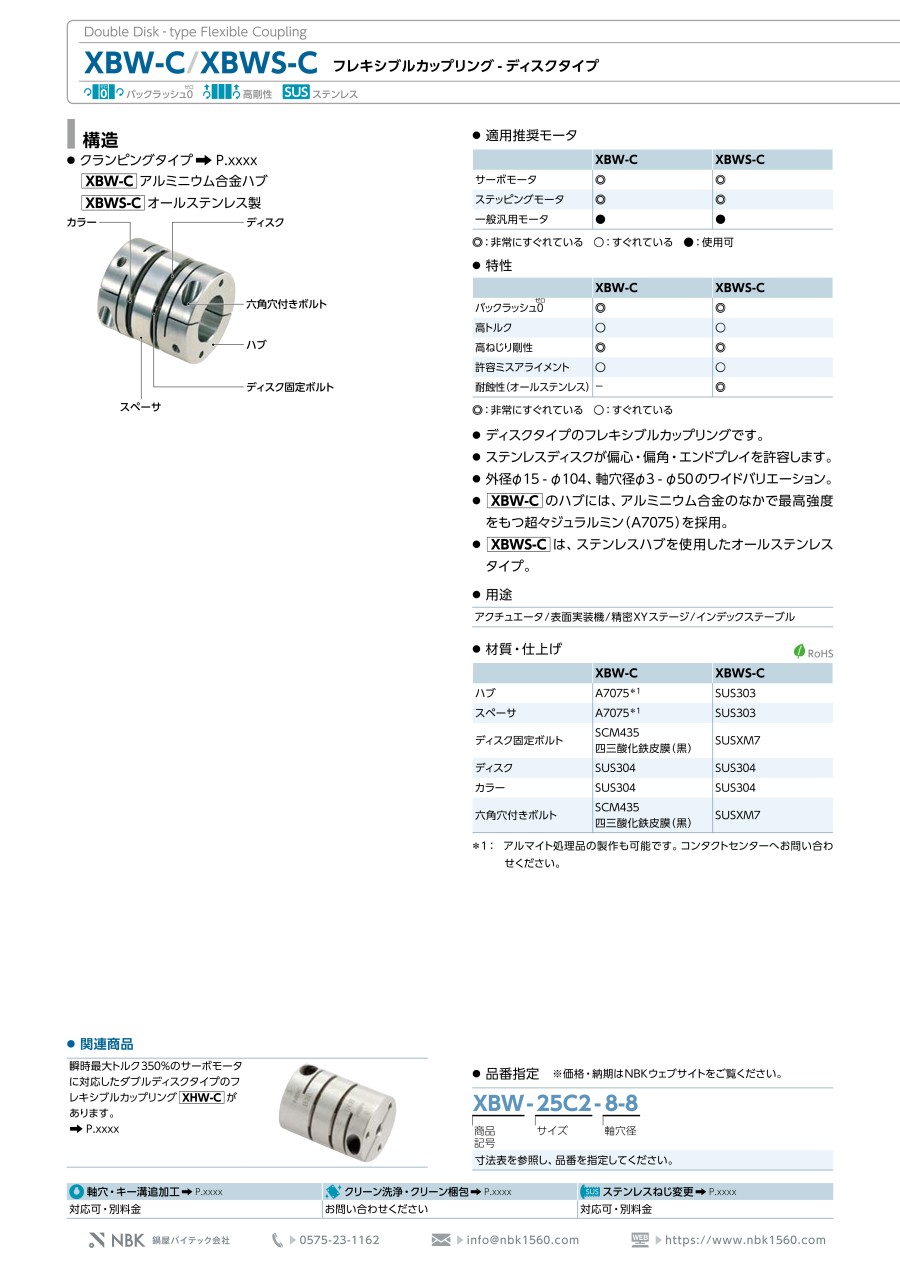

XBW-C／XBWS-C フレキシブルカップリングディスクタイプ

Name: XBW-C／XBWS-C フレキシブルカップリング ディスクタイプ
Brand: 鍋屋バイテック
SKU: 221000130065
Rating: 5 (2 reviews)

カタログ |

通常単価(税別): 4,897円～61,084円

税込単価: 5,387円～67,192円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【特長】・高トルク・高ねじり剛性・高応答。・バックラッシュ0。・ディスクタイプのフレキシブルカップリン...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

鍋屋バイテック

XHS-C フレキシブルカップリングシングルディスクタイプ

通常価格(税別)： 3,397円 (税込価格：3,737円)

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

XHW-C／XHW-C-L フレキシブルカップリングディスクタイプ

通常価格(税別)： 3,997円 (税込価格：4,397円)

通常出荷日：在庫品1日目

未確定：候補が3,885型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

商品記号	XBW-C	XBWS-C
ハブ	A7075^※1	SUS303
スペーサ	A7075^※1	SUS303
ボルト	SCM435 四三酸化鉄皮膜（黒）	SUSXM7
ディスク	SUS304	SUS304
カラー	SUS304	SUS304
六角穴付きボルト	SCM435 四三酸化鉄皮膜（黒）	SUSXM7

適用推奨モータ

商品記号	XBW	XBWS
サーボモータ	◎	◎
ステッピングモータ	◎	◎
一般汎用モータ	△	△

◎ : 非常にすぐれている、○ : すぐれている、△ : 使用可

標準軸穴径

サイズ	標準軸穴径 D1・D2
サイズ	3	4	5	6	8	10	11	12	14	15	16	18	19
15C2	●	●	●	●	-	-	-	-	-	-	-	-	-
19C2	-	●	●	●	●	-	-	-	-	-	-	-	-
25C2	-	-	●	●	●	●	●	●	-	-	-	-	-
27C2	-	-	-	●	●	●	●	●	●	-	-	-	-
34C3	-	-	-	●	●	●	●	●	●	●	●	-	-
39C2	-	-	-	-	●	●	●	●	●	●	●	●	●
44C2	-	-	-	-	●	●	●	●	●	●	●	●	●
56C3	-	-	-	-	-	●	●	●	●	●	●	●	●
68C5^※1	-	-	-	-	-	-	-	-	●	●	●	●	●

サイズ	標準軸穴径 D1・D2
サイズ	20	22	24	25	28	30	32	35	38	40	42	45	50
39C2	●	-	-	-	-	-	-	-	-	-	-	-	-
44C2	●	●	-	-	-	-	-	-	-	-	-	-	-
56C3	●	●	●	●	●	-	-	-	-	-	-	-	-
68C5^※1	●	●	●	●	●	●	●	-	-	-	-	-	-
82C5^※1	●	●	●	●	●	●	●	●	-	-	-	-	-
94C7^※1	-	-	-	●	●	●	●	●	●	●	●	●	-
104C8^※1	-	-	-	-	-	-	-	●	●	●	●	●	●

全商品に六角穴付きボルトが付属しています。
適用軸径の推奨寸法許容差はh6およびh7です。
Dカット軸に取りつける場合は軸のDカット面の位置に注意してください。

※1：XBW-C のみのサイズです。

規格表

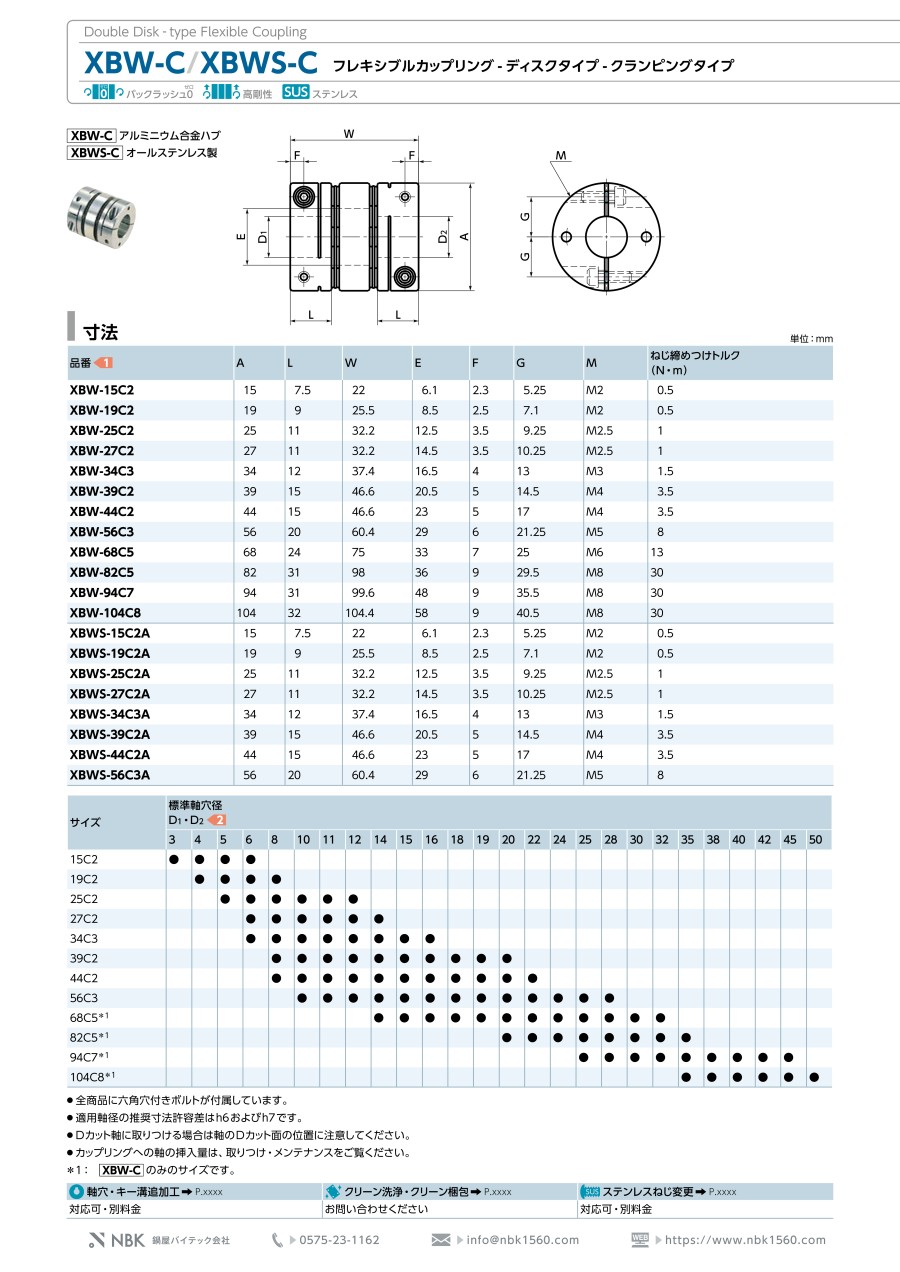

寸法

単位：mm

型番	A	L	W	E	F	G	M	ねじ締めつけトルク（N・m）
XBW-15C2	15	7.5	22	6.1	2.3	5.25	M2	0.5
XBW-19C2	19	9	25.5	8.5	2.5	7.1	M2	0.5
XBW-25C2	25	11	32.2	12.5	3.5	9.25	M2.5	1
XBW-27C2	27	11	32.2	14.5	3.5	10.25	M2.5	1
XBW-34C3	34	12	37.4	16.5	4	13	M3	1.5
XBW-39C2	39	15	46.6	20.5	5	14.5	M4	3.5
XBW-44C2	44	15	46.6	23	5	17	M4	3.5
XBW-56C3	56	20	60.4	29	6	21.25	M5	8
XBW-68C5	68	24	75	33	7	25	M6	13
XBW-82C5	82	31	98	36	9	29.5	M8	30
XBW-94C7	94	31	99.6	48	9	35.5	M8	30
XBW-104C8	104	32	104.4	58	9	40.5	M8	30
XBWS-15C2A	15	7.5	22	6.1	2.3	5.25	M2	0.5
XBWS-19C2A	19	9	25.5	8.5	2.5	7.1	M2	0.5
XBWS-25C2A	25	11	32.2	12.5	3.5	9.25	M2.5	1
XBWS-27C2A	27	11	32.2	14.5	3.5	10.25	M2.5	1
XBWS-34C3A	34	12	37.4	16.5	4	13	M3	1.5
XBWS-39C2A	39	15	46.6	20.5	5	14.5	M4	3.5
XBWS-44C2A	44	15	46.6	23	5	17	M4	3.5
XBWS-56C3A	56	20	60.4	29	6	21.25	M5	8

キー溝寸法

・JIS B 1301より引用
※キー溝加工は、サイズと軸穴径の組合わせで、加工出来ない場合があります。加工の可否は絞り込み条件でご確認ください。

性能

型番	最大軸穴径（mm）	常用トルク ^※1 （N・m）	最高回転数（min^-1）	慣性モーメント^※2 （kg・m²）	静的ねじりばね定数（N・m/rad）	許容偏心（mm）	許容偏角（°）	許容エンドプレイ（mm）	質量^※2 （g）
XBW-15C2	6	0.6	42,000	2.2×10^-7	200	0.05	1	±0.2	7.5
XBW-19C2	8	1	33,000	6.7×10^-7	450	0.15	2	±0.2	14
XBW-25C2	12	2	25,000	2.3×10^-6	850	0.2	2	±0.4	24
XBW-27C2	14	2.2	23,000	3.1×10^-6	1,000	0.2	2	±0.4	30
XBW-34C3	16	4.2	18,000	9.0×10^-6	1,600	0.25	2	±0.6	63
XBW-39C2	20	8	16,000	2.1×10^-5	3,200	0.3	2	±0.6	120
XBW-44C2	22	10	14,000	3.5×10^-5	3,900	0.3	2	±0.6	151
XBW-56C3	28	25	11,000	1.2×10^-4	9,000	0.3	2	±0.8	322
XBW-68C5	32	60	9,000	3.5×10^-4	18,000	0.3	2	±1	617
XBW-82C5	35	80	7,000	9.0×10-⁴	35,000	0.5	2	±1.2	1,220
XBW-94C7	45	150	6,000	1.5×10^-3	40,000	0.5	2	±1.4	1,500
XBW-104C8	50	200	6,000	2.3×10^-3	50,000	0.5	2	±1.4	1,820
XBWS-15C2A	6	0.42	42,000	5.0×10^-7	300	0.05	1	±0.2	20
XBWS-19C2A	8	0.6	33,000	1.6×10^-6	550	0.15	2	±0.2	38
XBWS-25C2A	12	1.1	25,000	6.1×10^-6	1,100	0.2	2	±0.4	71
XBWS-27C2A	14	1.3	23,000	8.2×10^-6	1,300	0.2	2	±0.4	88
XBWS-34C3A	16	2.5	18,000	2.5×10^-5	1,800	0.25	2	±0.6	160
XBWS-39C2A	20	4.8	16,000	5.1×10^-5	3,500	0.3	2	±0.6	260
XBWS-44C2A	22	5.6	14,000	8.9×10^-5	5,500	0.3	2	±0.6	400
XBWS-56C3A	28	14	11,000	2.9×10^-4	10,000	0.3	2	±0.8	800

※1：負荷変動による常用トルクの補正は必要ありません。軸穴径のサイズにより、軸のスリップトルクがカップリングの常用トルクより小さくなる場合があります。
※2：最大軸穴径での値です。

商品特長詳細

特性

商品記号	XBW	XBWS
バックラッシュ0ゼロ	◎	◎
高トルク	〇	〇
高ねじり剛性	◎	◎
許容ミスアライメント	〇	〇
耐蝕性(才ールステンレス)	-	◎

◎ : 非常にすぐれている、○ : すぐれている

選定サポート情報

注文例

（1）型番（2）D1・D2

軸径・常用トルクによる選定

軸径と常用トルクが交差した領域が選定サイズになります。

XBW-C 外径φ39以下

XBW-C 外径φ44以上

XBWS-C

選定例

選定条件が軸径φ30、負荷トルク40N・mのとき、選定サイズはXBW-68C5 です。

選定サポート情報

定格出力（W）	サーボモータ仕様^※1			選定サイズ
	モータ軸径（mm）	定格トルク（N・m）	瞬時最大トルク（N・m）	XBW-C	XBWS-C
	モータ軸径（mm）	定格トルク（N・m）	瞬時最大トルク（N・m）	アルミニウム合金ハブ	オールステンレス製
10	5-6	0.032	0.096	XBW-15C	XBWS-15C
20	5-6	0.064	0.19	XBW-15C	XBWS-15C
30	5-7	0.096	0.29	XBW-19C	XBWS-19C
50	6-8	0.16	0.48	XBW-19C	XBWS-19C
100	8	0.32	0.95	XBW-19C	XBWS-25C
200	9-14	0.64	1.9	XBW-27C	XBWS-34C
400	14	1.3	3.8	XBW-34C	XBWS-39C
750	16-19	2.4	7.2	XBW-39C	XBWS-56C

※1：モータ仕様は一般的な値です。詳しくは各モータメーカーのカタログを参照してください。減速機等を使用しない場合のサイズです。

性能・試験情報

偏心反力

XBW

XBWS

スラスト反力

XBW

XBWS

型番リスト

表示件数

...

型番

XBW-25C2-7-BT-9-BT-KT

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

本体材質

許容偏心

(mm)

最高回転数（範囲）

(r/min)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

許容偏心範囲

(mm)

追加工

キー溝

RoHS?

最小発注数量

3	3	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	4	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	5	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
3	6	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	4	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	5	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	6	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
5	5	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
5	6	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
6	6	～1.00	15	0.6	22	2.2×10^-7	[アルミニウム] A7075	0.05	30,001～	1	±0.2	42000	0.02～0.2	標準軸穴	なし	10	1個
4	4	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	5	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	6	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
4	7	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
4	8	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	5	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	6	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	7	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
5	8	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	6	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
6	7	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
6	8	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
7	7	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
7	8	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	追加工軸穴	なし	10	1個
8	8	～1.00	19	1	25.5	6.7×10^-7	[アルミニウム] A7075	0.15	30,001～	2	±0.2	33000	0.02～0.2	標準軸穴	なし	10	1個
5	5	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
5	6	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
5	7	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
5	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
5	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個
5	10	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
5	10	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	D2穴	10	1個
5	11	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
5	11	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	D2穴	10	1個
5	12	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
5	12	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	D2穴	10	1個
6	6	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
6	7	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
6	8	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
6	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
6	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個
6	10	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
6	10	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	D2穴	10	1個
6	11	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
6	11	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	D2穴	10	1個
6	12	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
6	12	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	D2穴	10	1個
7	7	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
7	8	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
7	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
7	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個
7	10	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
7	10	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個
7	11	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
7	11	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個
7	12	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
7	12	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個
8	8	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	標準軸穴	なし	10	1個
8	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	なし	10	1個
8	9	1.01～3.00	25	2	32.2	2.3×10^-6	[アルミニウム] A7075	0.2	10,001～30,000	2	±0.4	25000	0.02～0.2	追加工軸穴	D2穴	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,806円 ( 6,387円 )	4日目
5,497円 ( 6,047円 )	4日目
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
5,806円 ( 6,387円 )	4日目
5,497円 ( 6,047円 )	4日目
5,497円 ( 6,047円 )	4日目
5,497円 ( 6,047円 )	4日目
6,060円 ( 6,666円 )	4日目
6,060円 ( 6,666円 )	在庫品1日目当日出荷可能
5,806円 ( 6,387円 )	在庫品1日目当日出荷可能
5,151円 ( 5,666円 )	4日目
4,897円 ( 5,387円 )	4日目
5,151円 ( 5,666円 )	4日目
6,190円 ( 6,809円 )	4日目
5,378円 ( 5,916円 )	4日目
4,910円 ( 5,401円 )	4日目
4,897円 ( 5,387円 )	4日目
6,190円 ( 6,809円 )	4日目
5,378円 ( 5,916円 )	4日目
4,897円 ( 5,387円 )	在庫品1日目当日出荷可能
6,190円 ( 6,809円 )	4日目
5,155円 ( 5,671円 )	4日目
7,907円 ( 8,698円 )	4日目
6,190円 ( 6,809円 )	4日目
4,897円 ( 5,387円 )	4日目
5,417円 ( 5,959円 )	4日目
5,397円 ( 5,937円 )	4日目
6,653円 ( 7,318円 )	4日目
6,653円 ( 7,318円 )	4日目
7,511円 ( 8,262円 )	4日目
5,397円 ( 5,937円 )	4日目
5,797円 ( 6,377円 )	4日目
5,397円 ( 5,937円 )	4日目
5,797円 ( 6,377円 )	4日目
5,417円 ( 5,959円 )	4日目
5,797円 ( 6,377円 )	4日目
5,397円 ( 5,937円 )	4日目
6,653円 ( 7,318円 )	4日目
5,933円 ( 6,526円 )	在庫品1日目当日出荷可能
6,653円 ( 7,318円 )	4日目
7,511円 ( 8,262円 )	4日目
5,933円 ( 6,526円 )	4日目
5,797円 ( 6,377円 )	4日目
5,397円 ( 5,937円 )	4日目
5,797円 ( 6,377円 )	4日目
5,684円 ( 6,252円 )	4日目
5,797円 ( 6,377円 )	4日目
8,370円 ( 9,207円 )	4日目
6,653円 ( 7,318円 )	4日目
8,370円 ( 9,207円 )	4日目
9,227円 ( 10,150円 )	4日目
6,653円 ( 7,318円 )	4日目
7,511円 ( 8,262円 )	4日目
6,653円 ( 7,318円 )	4日目
7,511円 ( 8,262円 )	4日目
6,653円 ( 7,318円 )	4日目
7,511円 ( 8,262円 )	4日目
5,933円 ( 6,526円 )	4日目
6,653円 ( 7,318円 )	4日目
7,511円 ( 8,262円 )	4日目

...

基本情報

基本情報

【特長】
・高トルク・高ねじり剛性・高応答。
・バックラッシュ0。
・ディスクタイプのフレキシブルカップリング。
・ステンレスディスクが偏心・偏角・エンドプレイを許容する。
・外径φ15-φ56、軸穴径φ3-φ28のワイドバリエーション。
・XBWのハブには、アルミニウム合金のなかで最高強度をもつ超々ジュラルミン（A7075）を採用。
・XBWSは、ステンレスハブを使用したオールステンレスタイプ。
・標準タイプXBW／XBWSとショートタイプXBS／XBSSあり。
【用途】
・アクチュエータ／表面実装機／精密XYステージ／インデックステーブルなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
高精度ディスクカップリング　高トルク・クランピングタイプ
ディスクタイプ（クランピングタイプ）の新商品。スペックも従来より向上し、コストパフォーマンスが高い商品です。
ミスミ
高精度ディスクカップリング　高トルク・セットスクリュータイプ
ディスクタイプ（セットスクリュー）の新商品。スペックも従来より向上し、コストパフォーマンスが高い商品です。
ミスミ
カップリング　デイスク形クランピングタイプ／サーボモータ対応
ディスクタイプのフレキシブルカップリング。ステンレスディスクが偏心・偏角・エンドプレイを許容。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XBW-C／XBWS-C フレキシブルカップリングディスクタイプのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

サーボモータと送りねじの接続

満足度：5.02019/10/17

軸径、外径、長さの選択範囲が広いので、用途に合わせて選択しやすい。

0人が参考にしています。

機械の軸を繋ぐ部分に使用

満足度：5.02019/06/14

取り付け誤差の許容範囲が広かったのでこの商品を選定しました。以前は違うタイプも使ったことがありましたが、この商品の方が許...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qどのようなアプリケーションで使用しますか？

位置決め精度を求められる場合におすすめしています。また，ステンレスタイプも標準化しておりますので，食品・医療へのご使用にも適しています。

Q挿入軸の推奨公差はありますか？

適用軸径の推奨寸法公差はh6およびh7です。

この商品を見た人は、こんな商品も見ています

	今見ている商品 XBW-C／XBWS-C フレキシブルカップリングディスクタイプ	MDW-C フレキシブルカップリングディスクタイプ	MHW-C フレキシブルカップリングディスクタイプ	XBS-C／XBSS-C フレキシブルカップリングシングルディスクタイプ	MHS-C フレキシブルカップリングシングルディスクタイプ	MDS-C フレキシブルカップリングシングルディスクタイプ
メーカー	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック	鍋屋バイテック
通常価格	4,897円-	4,797円 -	7,697円 -	4,197円 -	6,497円 -	4,297円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	4日目	在庫品1日目〜
用途	標準 / サーボモータ / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ	標準 / ステッピングモータ	標準 / サーボモータ / ステッピングモータ
種類	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ
許容ミスアラインメント	偏角 / 偏心 / エンドプレイ	偏角 / 偏心 / エンドプレイ	偏角 / エンドプレイ	偏角 / エンドプレイ	偏角 / エンドプレイ	偏角 / 偏心 / エンドプレイ
ディスク部材質	SUS304	SUS304	SUS301	SUS304	SUS301	SUS304
分類	カップリング本体	カップリング本体	カップリング本体	カップリング本体	カップリング本体	カップリング本体
