メカニカル部品技術窓口
一般型 ノックシリンダNDAシリーズ用金具
- 通常単価(税別)
- 437円～538円
- 税込単価
- 481円～592円
通常出荷日：7日目
ショートボディと多様な取付けで機械装置のシンプル化を実現した金具。【特長】・小形、軽量のインサートタイ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

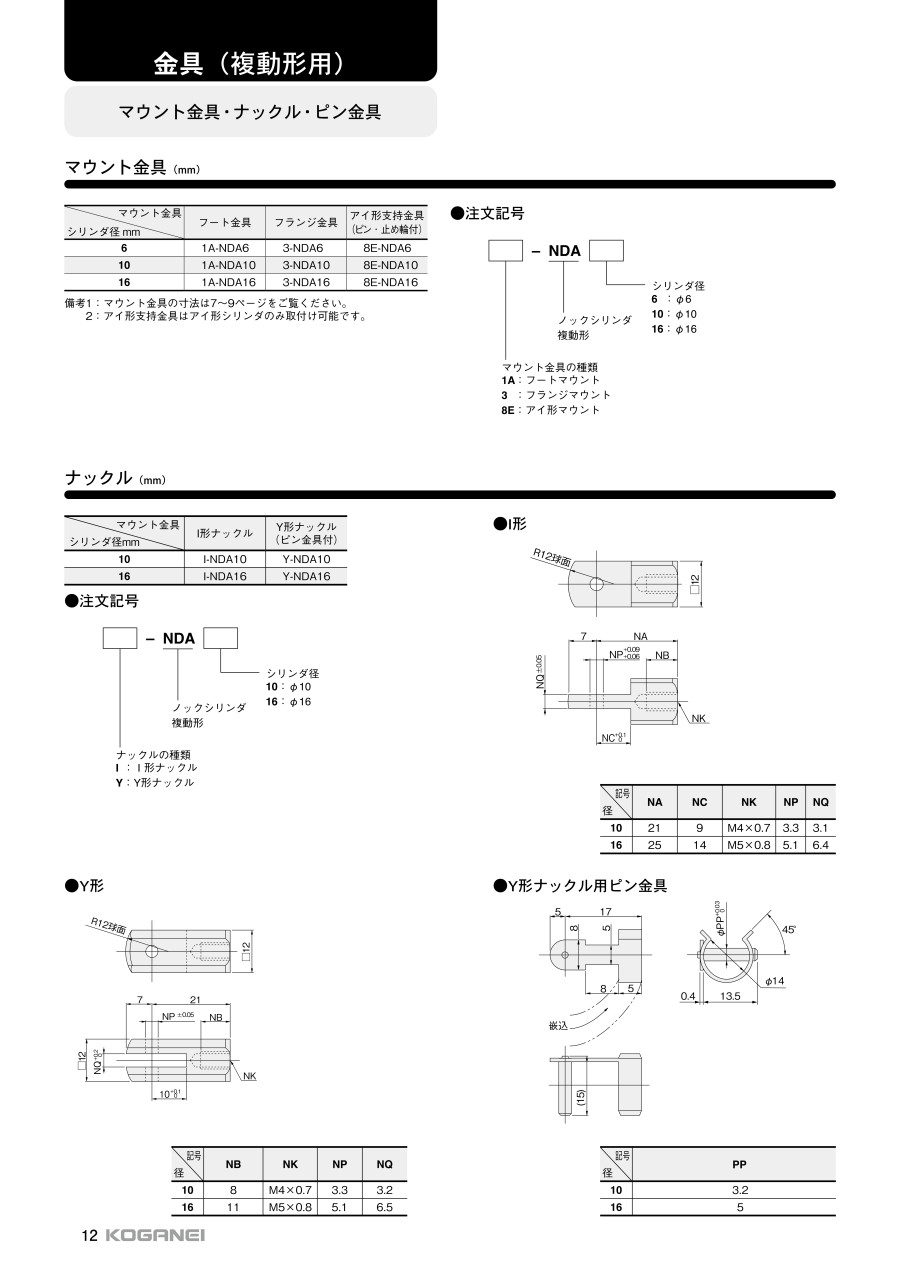

外形図
I形ナックル
単位：mm
| 径 | NA | NC | NK | NP | NQ |
|---|---|---|---|---|---|
| 10 | 21 | 9 | M4×0.7 | 3.3 | 3.1 |
| 16 | 25 | 14 | M5×0.8 | 5.1 | 6.4 |
アイ形マウントの図面
単位：mm
| 形式 | 標準シリンダ | センサシリンダ | E | F | G | H | I | J | K | L | L0 | M | N | S | V | W | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径 | A | C | D | AA | A | C | D | AA | ||||||||||||||
| 10 | 50 | 30 | 7 | 43.5 | 55 | 35 | 12 | 48.5 | 12 | 8 | 3 | 10 | 7 | 2.4 | M4×0.7 | M12×1 | 12 | 6.5 | 6 | 19 | 5 | 8.5 |
| 16 | 55.5 | 31.5 | 7.5 | 48.5 | 60.5 | 36.5 | 12.5 | 53.5 | 14 | 10 | 4 | 12 | 8 | 3.2 | M5×0.8 | M14×1.25 | 14 | 8.5 | 6 | 25.5 | 6 | 8.5 |
| 径 | AN | AP | AR | AY | DA | DB | DD | DE | DF | DG | DH | DJ | DK | DY | DW | DV |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 17 | 4.5 | R2 | 14 | 13.5 | 1.6 | 33 | 24.5 | 20.5 | 24 | 20 | 6.5 | 5 | 15 | 12 | 7 |
| 16 | 18 | 5.5 | R3 | 17 | 18 | 2.3 | 42 | 31.1 | 27 | 29 | 25 | 7 | 6 | 20 | 16 | 9.5 |
注1：標準シリンダの5・10・15ストロークおよびセンサシリンダの5・10ストロークにはありません。
注2：標準シリンダの5ストロークにはありません。
商品特長詳細
全長を可能な限り短縮
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
ショートボディと多様な取付けで機械装置のシンプル化を実現した金具。
【特長】
・小形、軽量のインサートタイプで省スペース効果を発揮
・本体のインローとスパナ掛けで、高位置精度と強固な取付けが可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
一般型 ノックシリンダNDAシリーズ用金具のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q動作させるために、本体以外何を用意すれば良いか。
A
スピードコントローラ、チューブ、エアバルブ、継手等です。
