未確定：候補が4型番あります。
イグス

ドライリンW シングルレール円形（無給油タイプ）キャリッジ単品

ドライリンW シングルレール円形（無給油タイプ）キャリッジ単品
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
1,264円～4,167円
税込単価
1,390円～4,584円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ドライリンN 薄型リニアガイド用ガイドキャリッジ

イグス

ドライリンN 薄型リニアガイド用ガイドキャリッジ
0
通常価格(税別)： 2,469円 (税込価格：2,716円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ドライリンN 薄型リニアガイド（無給油タイプ）NK-02-17 レール単品

イグス

ドライリンN 薄型リニアガイド（無給油タイプ）NK-02-17 レール単品
4

通常出荷日：9 日目

【特長】・直動時の摩耗に強いイグリデュールJ200を摺動部に使用しております。...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。
未確定：候補が4型番あります。
数量：

商品情報

粉塵環境に強く、無潤滑メンテナンスフリーでの使用が可能

寸法Ø4種類: 10、16、20、25 mm

寸法Ø4種類: 10、16、20、25 mm

商品詳細

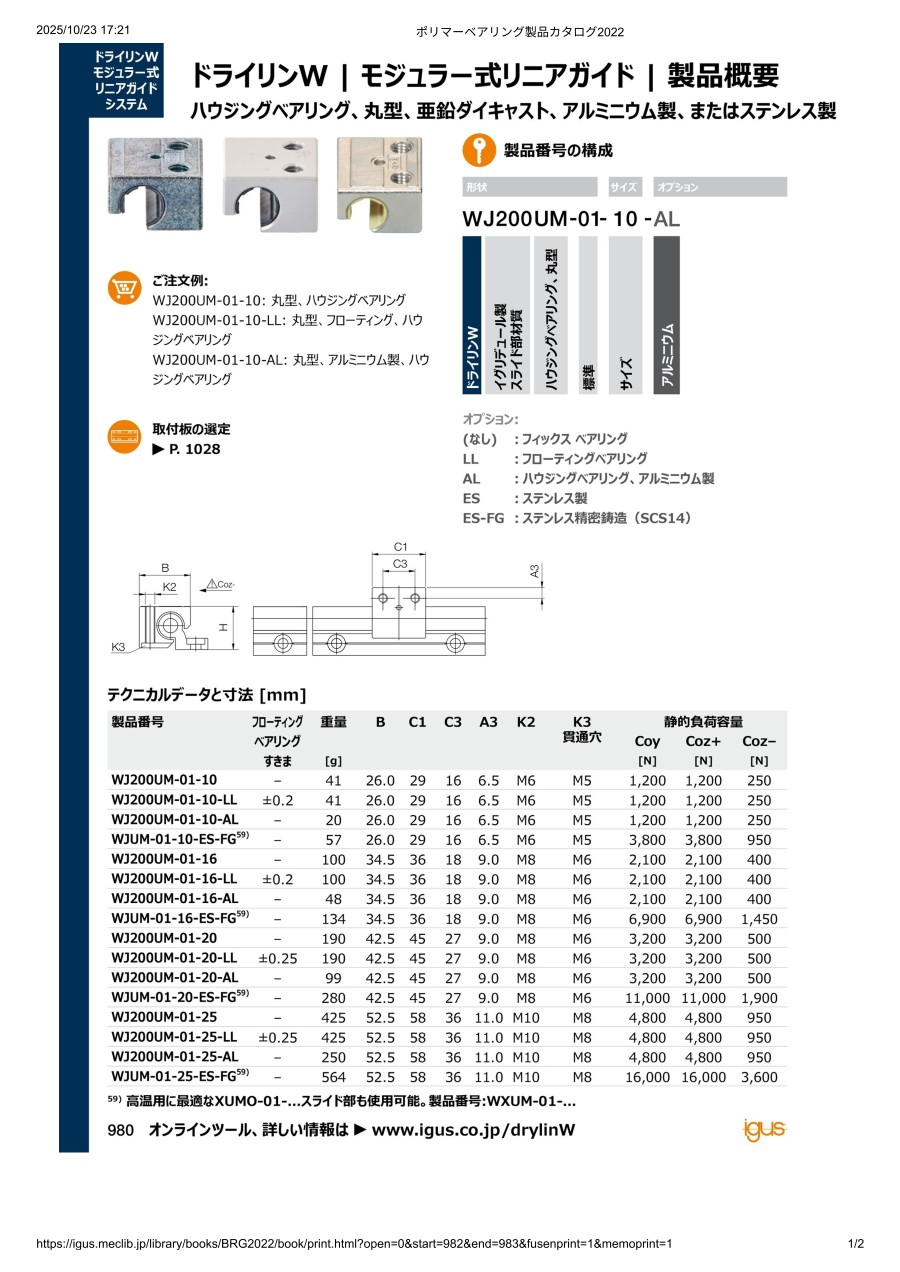

外形図

外形図
注）WS-10では、右下に示した取付不可。

製品番号フローティング
ベアリング
すきま		フローティング
ベアリング
方向		重量BC1
[mm]		C3
[mm]		A3
[mm]		K2
[mm]		K3
[mm]		静負荷容量
CoyCoz+Coz-
[g][mm][N][N][N]
WJ200UM-01-10 (1)——412629166.5M6M512001200250
WJ200UM-01-10-LL—±0,2412629166.5M6M512001200250
WJ200UM-01-16——10034.536189M8M621002100400
WJ200UM-01-16-LL—±0,210034.536189M8M621002100400
WJ200UM-01-20——19042.545279M8M632003200500
WJ200UM-01-20-LL—±0,2519042.545279M8M632003200500
WJ200UM-01-25——42552.5583611M10M848004800950

型番リスト

表示件数
  • 1
    • 型番
    WJ200UM-01-10
    WJ200UM-01-10-LL
    WJ200UM-01-20
    WJ200UM-01-20-LL

    キャリッジの種類（オプション）

    ガイド部の長さ

    (mm)

    		RoHS?最小発注数量
    標準タイプ
    10
    10
    1個
    フローティング
    10
    10
    1個
    標準タイプ
    20
    10
    1個
    フローティング
    20
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,764円
    ( 3,040円 )
    在庫品1日目当日出荷可能
    1,264円
    ( 1,390円 )
    30日目
    4,167円
    ( 4,584円 )
    在庫品1日目当日出荷可能
    1,740円
    ( 1,914円 )
    30日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・直動時の摩耗に強いイグリデュールJ200を摺動部に使用しております。
    ・硬質アルマイト処理アルミニウム製レール WS-10／16／20 と組み合わせて使用。
    【型式構成】
    例）WJ200UM-01-10
    ・W ・・・ ドライリンW レール。
    ・J200 ・・・ 摺動部材質。
    ・UM ・・・ 円型（ミリ寸法）。
    ・01 ・・・ 標準タイプ。
    ・10 ・・・ レールサイズ。
    【取付高さ】
    ・WJ200QM-01-10 ・・・ 18mm。
    ・WJ200QM-01-16 ・・・ 27mm。
    ・WJ200QM-01-20 ・・・ 36mm。
    【用途】
    粉塵環境に強く、無潤滑メンテナンスフリーでの使用が可能。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ドライリンW シングルレール円形（無給油タイプ）キャリッジ単品のレビュー
    4平均満足度：4.01件のレビュー
    外販設備品稼働部に利用
    4
    満足度：4.02019/10/02
    ダイヤモンド研磨機の稼働部に対し遊びを持たせる意味合いでの摺動機構として使用しました。設置環境（スペースや形状）を考慮、...もっと読む
    1人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q粉塵環境下で使用可能ですか？
    A
    切削紛や砥粒が掛かる環境下でも使用可能です。
