イグス

ドライリンT すきま調整タイプ（無給油）TK-01 キャリッジ単品

カタログ |

通常単価(税別): 10,843円～11,223円

税込単価: 11,927円～12,345円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

隙間調整式ガイドキャリッジ単品。【特長】・3つの調整ねじでレールとのクリアランスを調整可能。・キャリッ...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。

よく一緒に見られています

イグス

ドライリンN 薄型リニアガイド（無給油タイプ）NK-02-17 キャリッジ単品

通常価格(税別)： 1,275円 (税込価格：1,403円)

通常出荷日：在庫品1日目

よく一緒に見られています

イグス

ドライリンN 薄型リニアガイド（無給油タイプ）NK-01／02-40キャリッジ単品

通常価格(税別)： 2,064円 (税込価格：2,270円)

通常出荷日：9 日目

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

キャリッジは手動ですきま調整可能

ドライリンT リニアガイドはキャリッジとレールの間に常に最低限のすきまが必要

横方向のガイド:
- すきまを小さくする、+ すきまを大きくする

左側の垂直方向のガイド

右側の垂直方向のガイド

取り付け方

保護カバーを取外した後、ロックナットを緩めます。面間寸法:
SW 5 : TW-01-15、TW-01-20の場合
SW 7 : TW-01-25、TW-01-30の場合

六角棒レンチを使って、ガイド装置の3箇所でベアリングすきまを調整します。六角棒レンチのサイズ:
1.5mm : TW-01-15、TW-01-20の場合
1.5mm : TW-01-25、TW-01-30の場合

すきま調整の後、キャリッジのすきまを確認します。
調整が十分であれば、ロックナットを締めてカバーを取付けます。

すきまを小さくしすぎると、スライド部材が動かなくなり、単に調整ねじを緩めるだけでは「すきま」は元に戻らなくなります。このときには、反対側にあるリセットボタンを押して、スライド部を緩めます。この作業には、下のサイズのピンを使用してください。
1.5mm : TW-01-20、TW-01-15の場合
3.0mm : TW-01-25の場合
3.0mm : TW-01-30の場合

型番リスト

表示件数

型番

TW-01-15

TW-01-25

取付面高さ H

(mm)

RoHS?

最小発注数量

24	10	1個
36	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,843円 ( 11,927円 )	在庫品1日目当日出荷可能
11,223円 ( 12,345円 )	10日目

詳細情報

基本情報

基本情報

隙間調整式ガイドキャリッジ単品。
【特長】
・3つの調整ねじでレールとのクリアランスを調整可能。
・キャリッジは手動ですきま調整可能。
・メンテナンス不要、無潤滑運転。
・優れた耐食性。
・標準穴配置対称C5=C6。
【型式構成】
例）TW-01-15
・TW ・・・ドライリンTキャリッジ。
・01 ・・・標準タイプ。
・15 ・・・サイズ。
【取付高さ】
・TW-01-15 ・・・ 24mm。
・TW-01-20 ・・・ 30mm。
・TW-01-25 ・・・ 36mm。
・TW-01-30 ・・・ 42mm。
【用途】
・耐摩耗性に優れるイグリデュールJを摺動部に採用。ドライリンT リニアガイドレールとの組み合わせにて使用。
・粉塵環境に強く、無潤滑メンテナンスフリーでの使用が可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
レール部分は最低長さ以上でご指定頂く必要がございます。詳細はカタログをご覧ください。

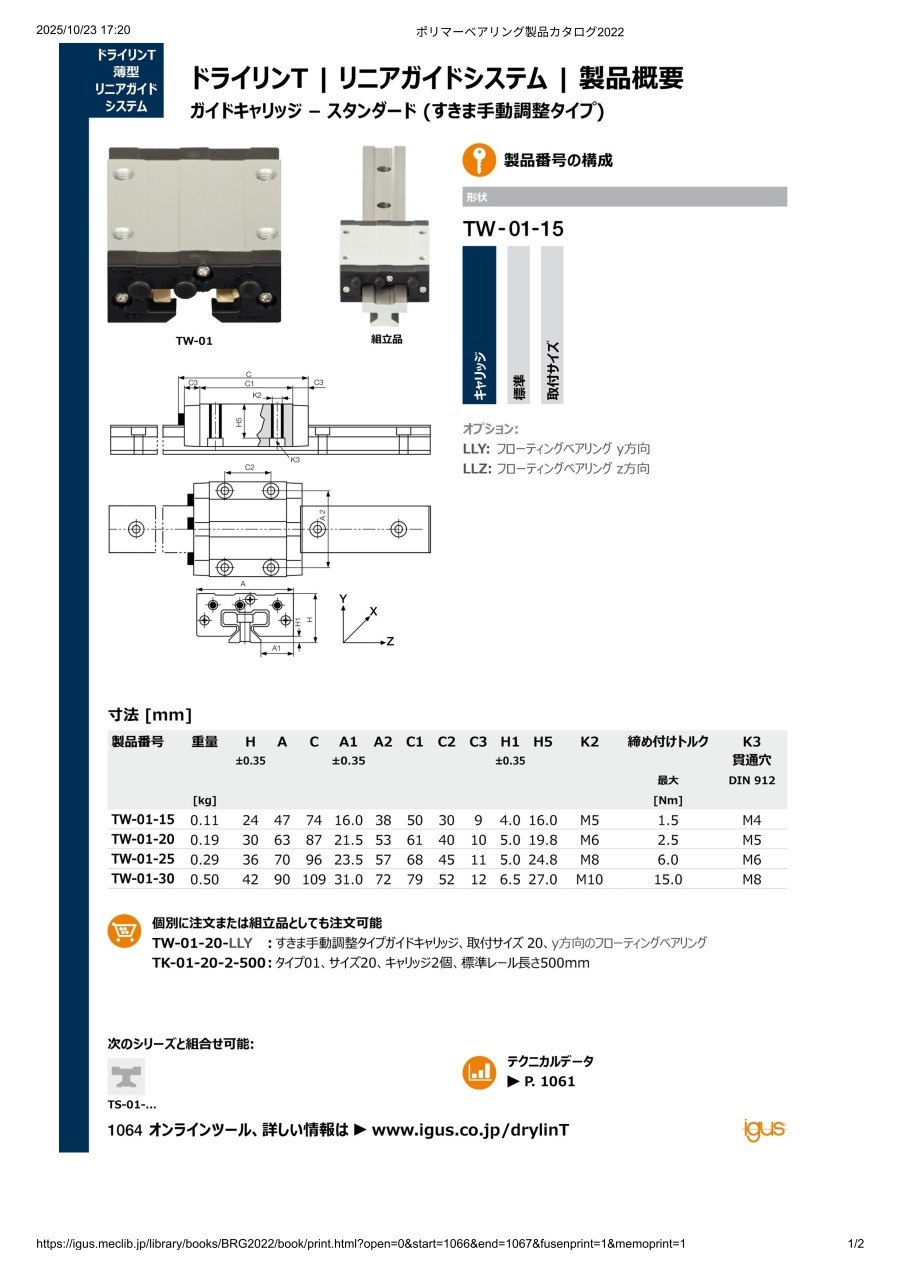

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ドライリンT すきま調整タイプ（無給油）TK-01 キャリッジ単品のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q隙間調整は工具など必要ですか？

六角レンチ、スパナが必要です、サイズは寸法により異なります。
