製品仕様

黄銅（真鍮）製引抜平丁番_KHB イメージ

黄銅（真鍮）製引抜平丁番_KHBの寸法例

（単位：mm）

黄銅（真鍮）製引抜平丁番_KHB 寸法図

型番	部品名	材料	仕上
（1）	本体	黄銅	クロムめっき
（2）	軸	黄銅	-

（単位：mm）

品番	H	P₁	P₂	P₃	N₁	N₂	耐荷重N/2ヶ	耐荷重kgf/2ヶ	質量g
KHB-25CR	25	13	-	-	4	3	49	5	17
KHB-30CR	30	16					59	6	20
KHB-40CR	40	24					78	8	28
KHB-50CR	50	30					98	10	35
KHB-60CR	60	22	22		6	5	118	12	41
KHB-65CR	65	24	24				127	13	43
KHB-75CR	75	28	28				147	15	52
KHB-80CR	80	30	30				157	16	54
KHB-90CR	90	35	35				177	18	63
KHB-100CR	100	26	26	26	8		206	21	68

注意・禁止事項

※ 耐荷重は蝶番2ヶ使いの場合の値です。

型番リスト

表示件数

型番

長さ【範囲選択】

(mm)

長さ

(mm)

RoHS?

最小発注数量

～40	25	10	1個
～40	30	10	1個
～40	40	10	1個
40.1～50	50	10	1個
50.1～60	60	10	1個
60.1～70	65	10	1個
70.1～80	75	10	1個
70.1～80	80	10	1個
80.1～100	90	10	1個
80.1～100	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

578円 ( 636円 )	在庫品1日目当日出荷可能
599円 ( 659円 )	4日目
768円 ( 845円 )	4日目
795円 ( 875円 )	4日目
958円 ( 1,054円 )	4日目
1,008円 ( 1,109円 )	4日目
1,112円 ( 1,223円 )	4日目
1,197円 ( 1,317円 )	4日目
1,281円 ( 1,409円 )	4日目
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・引抜き材を使用しており、軸の外径が小さい蝶番です。
・豊富なサイズを取り揃えております。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
スガツネ工業社のカタログ定価改定により、2020年2月1日より一部商品の価格が変更となります。
価格改定がある商品はWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

カタログ

商品TOP

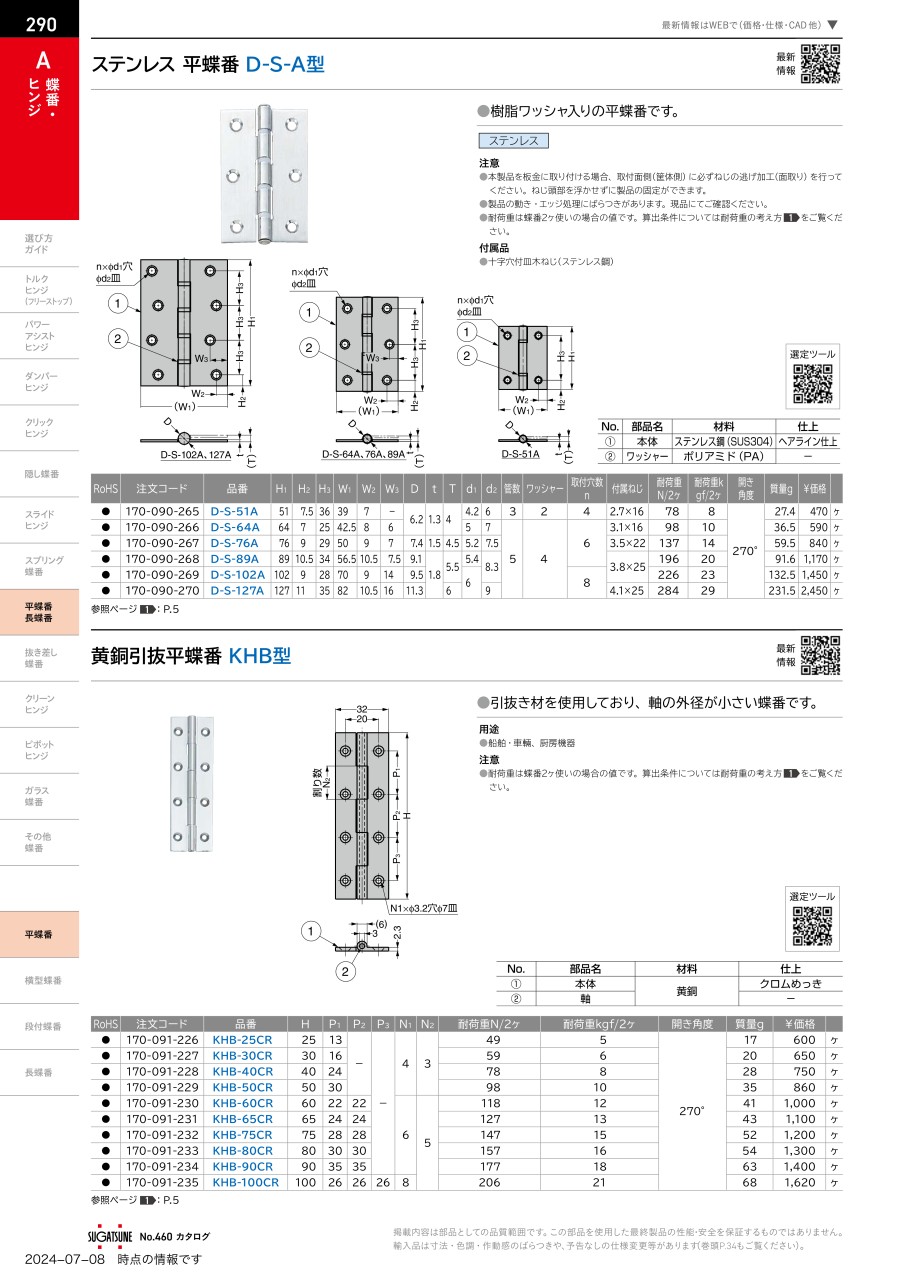

カタログ (見開き版)
