LAMP 樹脂製ストッパーヒンジ HG-YJ50型
- 通常単価(税別)
- 618円
- 税込単価
- 680円
安全対策に最適な平蝶番・リーフ形蝶番です。【特長】・90°ごとに4箇所で仮保持...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
90°ごとに4箇所で仮保持できます。
| No. | 部品名 | 材 料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体A | ポリアセタール（POM） | シボ/アイボリー（IV）、ブラック（BL） |
| （2） | 本体B | ||
| （3） | ストッパープレート | ポリアミド（PA） | |
| （4） | 軸 | ステンレス鋼（SUS303） | - |
| （5） | 化粧キャップ（付属品） | ポリプロピレン（PP） | シボ/アイボリー（IV）、ブラック（BL） |
【使用扉サイズの目安】樹脂板扉縦2ヶ使いの場合
| 幅 | 高 さ | 質 量 |
|---|---|---|
| 400以下 | 500以下 | 1.2kg以下 |
規格表
| 型 番 | 色 | クリック脱出トルクN・m/1ヶ | クリック脱出トルクkgf・cm/1ヶ | 質量g |
|---|---|---|---|---|
| HG-YJ50IV | アイボリー | 約0.49 | 約5 | 30 |
| HG-YJ50BL | ブラック |
使用例
注意・禁止事項
- クリック脱出トルクにはばらつきがあります。保証値ではありません。
- ストップ位置（保持）以外で長時間扉を止めないでください。
- ご使用に際しては、事前に現品をご確認ください。
詳細情報
基本情報
安全対策に最適な平蝶番・リーフ形蝶番です。
【特長】
・90°ごとに4箇所で仮保持できます。
・樹脂製のため軽量です。
・樹脂部品と金属部品を分別できます。
・ねじを隠すキャップ付きです。
【用途】
・医療機器、計測機器、食品機械などの樹脂板扉や小型板金扉に適用。

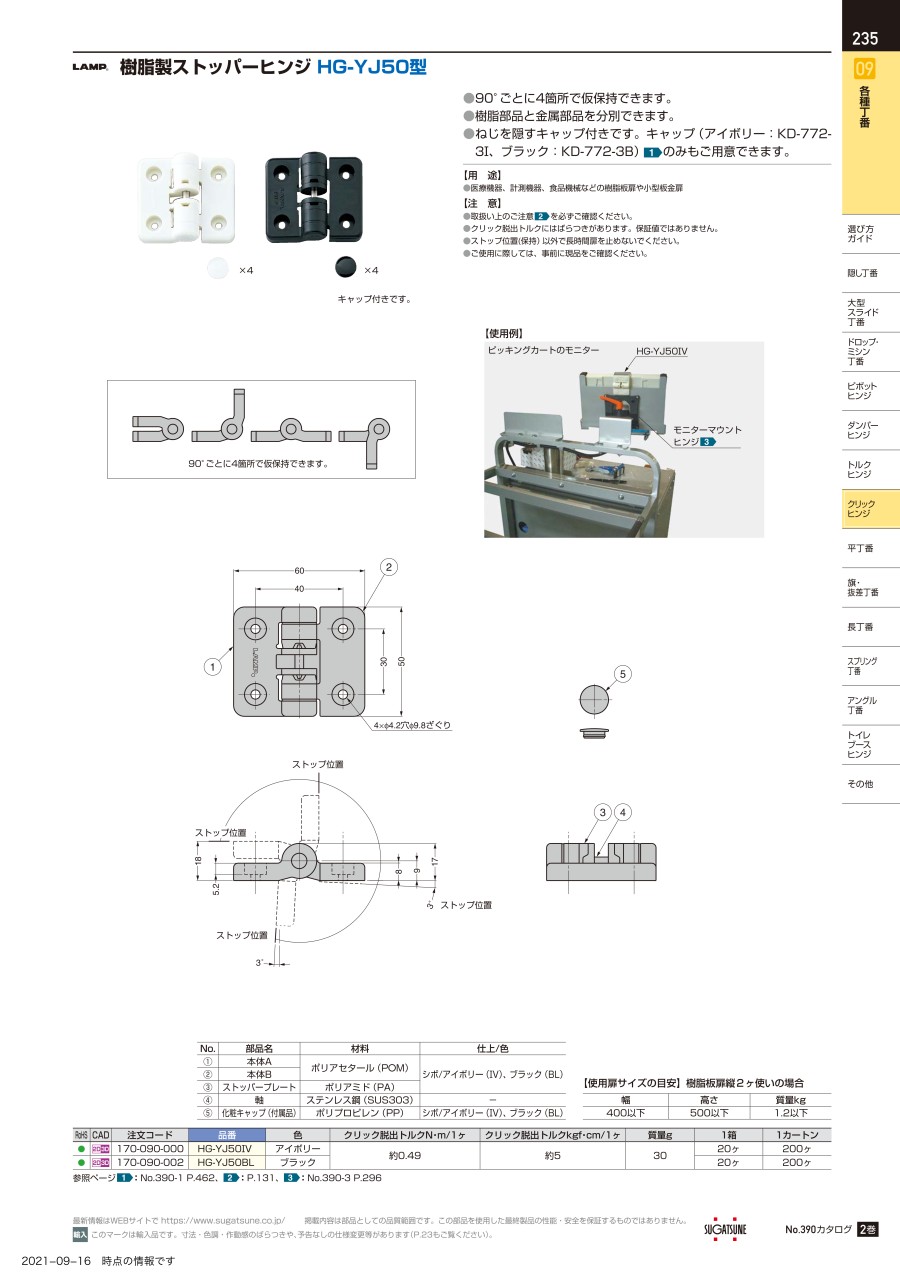

カタログ
商品担当おすすめ
LAMP 樹脂製ストッパーヒンジ HG-YJ50型のレビュー
製作品に使用
4
4.02018/10/30
自社製作品の蓋部分に使用しています。製品自体が小さいこともあり、極力コンパクトでクリック機能を持ったものを探しておりこの...もっと読む
0人が参考にしています。
