メカニカル部品技術窓口
ラプコン・ダンパーヒンジ UDH-16N型
- 通常単価(税別)
- 1,030円～1,112円
- 税込単価
- 1,133円～1,223円
独自技術によりコンパクト化を実現しました。【特長】・ユニット化しているので単体...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
寸法図
図は右用です。
製品仕様
イメージ
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | ステンレス鋼 | - |
| （2） | 軸 | PBT樹脂 | 左用：ホワイト、右用：グレー |
| （3） | 軸受 | PPS樹脂 | ブラック |
| （4） | ねじ | ステンレス鋼 | - |
| 型番 | 仕様 | 制動方向 | 識別色 | トルクN・m | トルクkgf・cm |
|---|---|---|---|---|---|
| UDH-16NAMS | 左用 | 左回転 | 青 | 1.7～2.4N・m | 17.3～24.5kgf・cm |
| UDH-16NBMS | 右用 | 右回転 | 青 | 1.7～2.4N・m | 17.3～24.5kgf・cm |
| UDH-16NAHS | 左用 | 左回転 | 赤 | 2.2～3 N・m | 22.4～30.6kgf・cm |
| UDH-16NBHS | 右用 | 右回転 | 赤 | 2.2～3 N・m | 22.4～30.6kgf・cm |
使用例
取付加工図
商品特長詳細
可動角
右用：軸を時計方向に回すとダンバーが効くタイプ（本図）
左用：軸を半時計方向に回すとダンバーが効くタイプ（本図の左右対称）
注意・禁止事項
- ※ 軸に過大な負荷が掛かるのを避けるため、軸で直接扉の荷重を受けないようにしてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,112円 ( 1,223円 ) | 4日目 |
1,112円 ( 1,223円 ) | 4日目 |
1,030円 ( 1,133円 ) | 4日目 |
1,030円 ( 1,133円 ) | 4日目 |
詳細情報
基本情報
独自技術によりコンパクト化を実現しました。
【特長】
・ユニット化しているので単体での脱着が可能です。
・無駄の無い理想的な閉止動作を可能にします。
・軸の色および形状により左右の見分けができます。
・軸の識別色からトルク値の区別ができます。
・ユニット本体にステンレス鋼を使用しているため、耐食性・剛性に優れます。
・安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。
【用途】
・トイレの便座・便蓋、家具の扉、メンテナンス用のカバーなど。

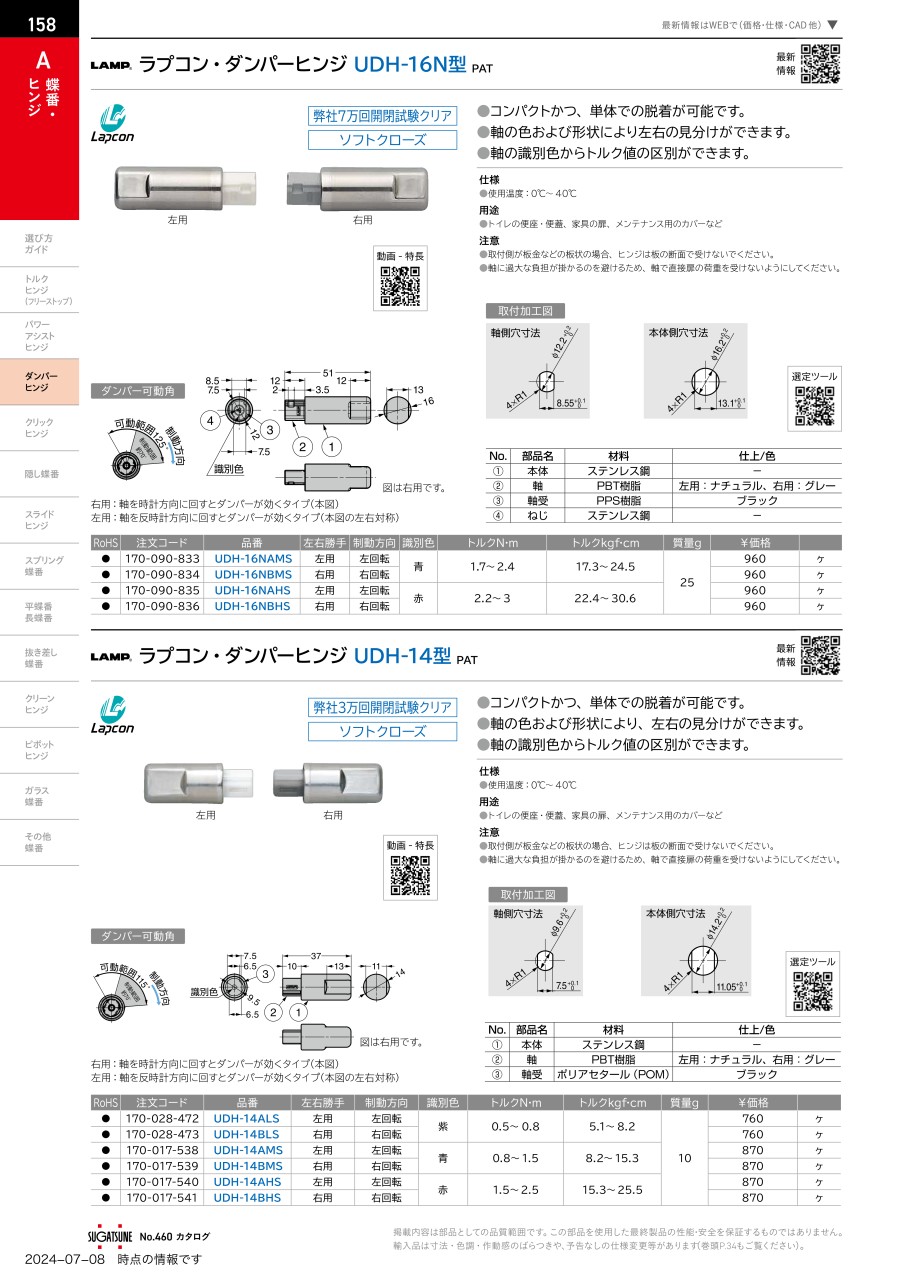

カタログ
