LAMP ラプコン・ダンパーヒンジ UDH-16型

カタログ |

通常単価(税別): 848円～1,112円

税込単価: 933円～1,223円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

独自技術によりコンパクト化を実現しました。【特長】・ユニット化しているので単体...

種類
ロータリー形蝶番
本体材料
ステンレス鋼
取付方法
その他
付加機能
ダンパー
長さ【範囲選択】 (mm)
～40
長さ (mm)
37
用途
標準 / 耐食性
開き角度 (deg)
130
本体仕上
素地

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

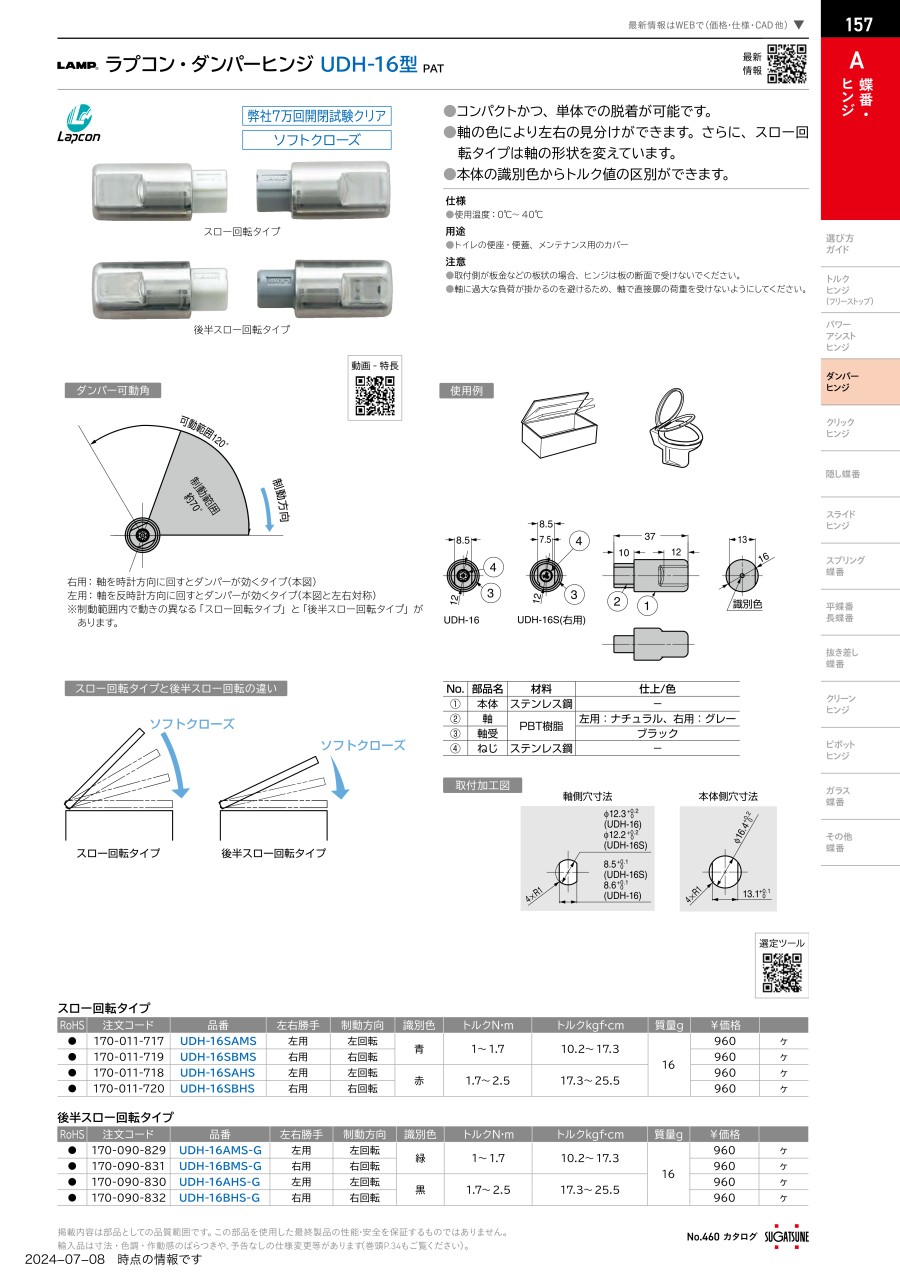

外形図

UDH-16

UDH-16S（右用）

寸法図1

寸法図2

製品仕様

ダンパー可動角
右用：軸を時計方向に回すとダンパーが効くタイプ（本図）左用：軸を反時計方向に回すとダンパーが効くタイプ（本図と左右対称）
※制動範囲内で動きの異なる「スロー回転タイプ」と「後半スロー回転タイプ」があります。

スロー回転タイプと後半スロー回転タイプの違い

No.	部品名	材料	仕上／色
（1）	本体	ステンレス鋼	-
（2）	軸	PBT樹脂	左用：ナチュラル、右用：グレー
（3）	軸受	PBT樹脂	ブラック
（4）	ねじ	ステンレス鋼	-

スロー回転タイプ

型番	左右勝手	制動方向	識別色	トルクN・m	トルクkgf・cm	質量g
UDH-16SAMS	左用	左回転	青	1～1.7	10.2～17.3	16
UDH-16SBMS	右用	右回転	青	1～1.7	10.2～17.3
UDH-16SAHS	左用	左回転	赤	1.7～2.5	17.3～25.5
UDH-16SBHS	右用	右回転	赤	1.7～2.5	17.3～25.5

後半スロー回転タイプ

型番	左右勝手	制動方向	識別色	トルクN・m	トルクkgf・cm	質量g
UDH-16AMS-G	左用	左回転	緑	1～1.7	10.2～17.3	16
UDH-16BMS-G	右用	右回転	緑	1～1.7	10.2～17.3
UDH-16AHS-G	左用	左回転	黒	1.7～2.5	17.3～25.5
UDH-16BHS-G	右用	右回転	黒	1.7～2.5	17.3～25.5

使用例

注意・禁止事項

取付側が板金などの板状の場合、ヒンジは板の断面で受けないでください。
軸に過大な負荷が掛かるのを避けるため、軸で直接扉の荷重を受けないようにしてください。

型番リスト

表示件数

型番

勝手違い	穴数	タイプ	識別色	RoHS?	最小発注数量

左用	1.7～2.5	後半スロータイプ	赤	10	1個
左用	1～1.7	後半スロータイプ	青	10	1個
右用	1.7～2.5	後半スロータイプ	赤	10	1個
右用	1～1.7	後半スロータイプ	青	10	1個
左用	1.7～2.5	スロー回転タイプ	黒	10	1個
左用	1～1.7	スロー回転タイプ	緑	10	1個
右用	1.7～2.5	スロー回転タイプ	黒	10	1個
右用	1～1.7	スロー回転タイプ	緑	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,112円 ( 1,223円 )	4日目
848円 ( 933円 )	在庫品1日目当日出荷可能
1,112円 ( 1,223円 )	4日目
1,112円 ( 1,223円 )	4日目
1,112円 ( 1,223円 )	4日目
848円 ( 933円 )	在庫品1日目当日出荷可能
848円 ( 933円 )	在庫品1日目当日出荷可能
848円 ( 933円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

独自技術によりコンパクト化を実現しました。
【特長】
・ユニット化しているので単体での脱着が可能です。
・無駄の無い理想的な閉止動作を可能にします。
・スロー回転タイプは、回転中は安定してゆっくりと作用します。
・本体の識別色からトルク値の区別ができます。
・軸の色により左右の見分けができます。
・スロー回転タイプは軸の形状を変えています。
・後半スロー回転タイプは、扉が完全に閉まる手前から安定してゆっくりと作用します。
・安全性・動きによる質感を必要とされる場所や、騒音・ショックを回避するのに有効です。
【用途】
・トイレの便座・便蓋、メンテナンス用のカバー。
・安全対策に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
LAMP トルクヒンジ HG-TS型
任意の角度で保持できるフリーストップトルク蝶番です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
