トルクヒンジ TI100-1018型 インサート取付仕様
- 通常単価(税別)
- 1,684円～1,842円
- 税込単価
- 1,852円～2,026円
インサート取付仕様のトルクヒンジ TI100-1018型です。【特長】・扉の開...
詳細情報を確認する- 種類
- ロータリー形蝶番
- 本体材料
- ガラス繊維強化ポリアミド
- 取付方法
- その他
- 付加機能
- トルク（フリーストップ）
- 長さ【範囲選択】 (mm)
- ～40
- 長さ (mm)
- 29.2
- 勝手違い
- 左右兼用
- 開き角度 (deg)
- 360
- 本体仕上
- 素地
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
外形図
規格表
| 型 番 | 主材料 | 色 | トルクN・m | トルクkgf・cm | 開き角度 | 質量g |
|---|---|---|---|---|---|---|
| TI100-1018-20-006 | ガラス繊維強化 ポリアミド | ブラック | 0.65±20% | 6.6±20% | 360° | 5 |
| TI100-1018-20-012 | 1.2±20% | 12.2±20% |
使用例
【取付加工図】
※印の寸法は樹脂に圧入する場合、マイナス側の公差は0.1です。
注意・禁止事項
- ヒンジ同士の軸心は水平にし、ずれがないように取り付けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,842円 ( 2,026円 ) | 在庫品1日目当日出荷可能 |
1,684円 ( 1,852円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
インサート取付仕様のトルクヒンジ TI100-1018型です。
【特長】
・扉の開閉時に手を離しても、反動（スプリングバック）を1°以下に抑えます。
・静トルク（静止時からの動き出し）と動トルク（回転中）の差を10％以内という小さな範囲に抑えることで、非常にスムーズな操作性を発揮します。
・磨耗が少なく耐久性に優れています。
・開閉角度は、360°です。
・使用温度は、0℃～60℃です。
【用途】
・OA機器、医療機器、液晶パネルなどに適用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

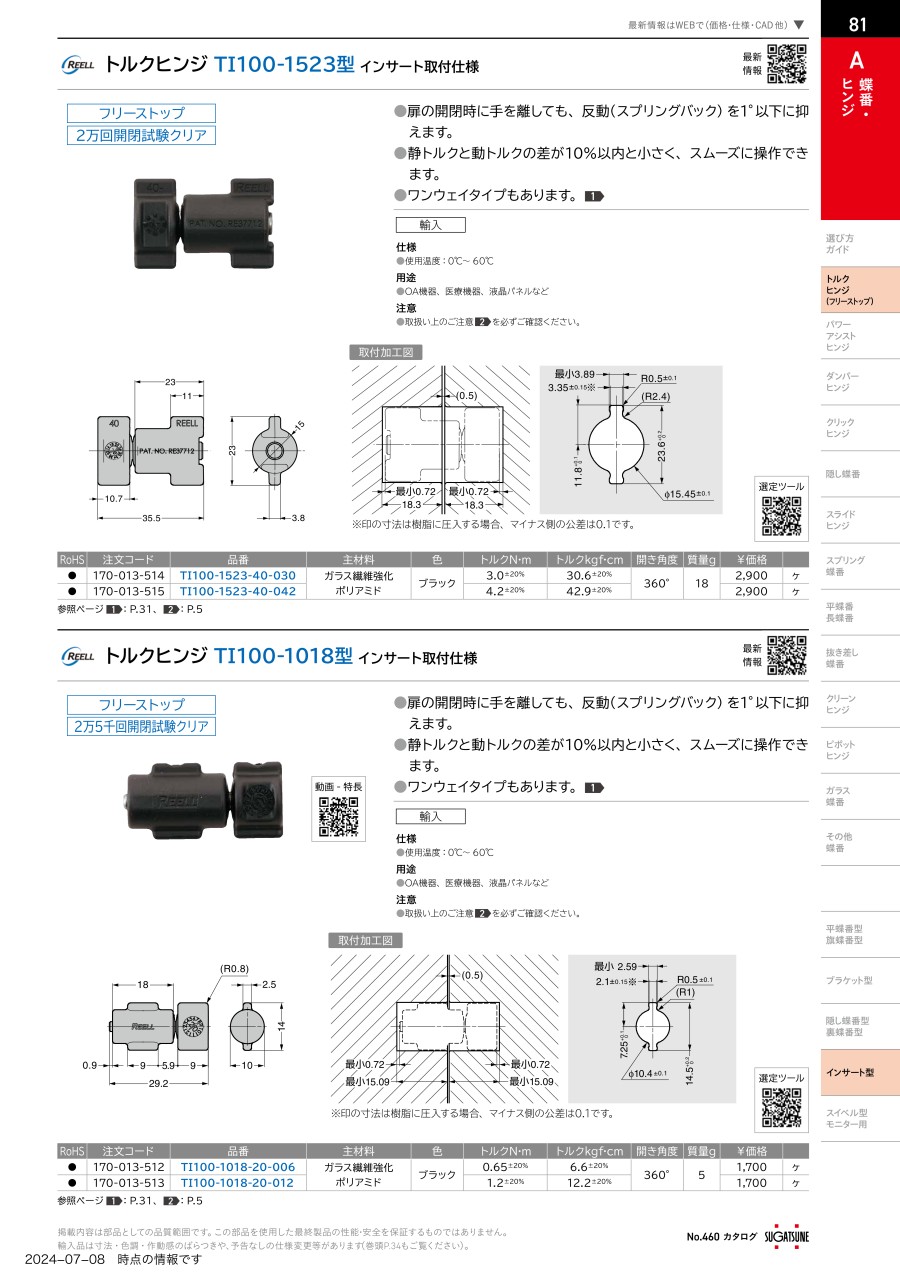

カタログ
商品担当おすすめ
トルクヒンジ TI100-1018型 インサート取付仕様のレビュー
試作品に使用
4
4.02018/10/30
一品物の製作が多い中でも、使い勝手の良さから高い頻度でこの商品を利用しています。本体自体コンパクト（余分なスレート部等無...もっと読む
0人が参考にしています。
