スガツネ工業

アルミフレーム取付用セット AS-HG-JH

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 9,704円～11,163円

税込単価: 10,674円～12,279円

ラプコン・ダンパーヒンジUDH型を組み込んだダンパーヒンジです。【特長】・開き...

本体種類
ダンパー・トルク・スプリング蝶番
付加機能
ダンパー付
開き角度 (deg)
115
用途
標準
本体材料
ポリブチレンテレフタレート
本体仕上
素地
取付方法
ねじ止め
取付穴種類
皿穴
長さ (mm)
72

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

30×30mm アルミフレーム使用時

40×40mm アルミフレーム使用時

製品仕様

【扉の目安】

型番	W	D	扉質量kg
HG-JH25	400	400	2.3
HG-JH35	700	400	3.2

※扉1枚あたり左右各1ヶを使用した際の目安です。

規格表

【ASセット】

アルミフレーム取付用のブラケット、取付ねじ、ASナットのセット品です。

セット型番	適合アルミフレーム	構成部品
AS-HG-JH25-30-8	溝幅8	ダンパーヒンジ HG-JH25：1セットブラケット AS-JH-A：4ヶ ASナット AS-8M5：8ヶ M5×10 六角穴付ボルト：8ヶ M5×12 六角穴付皿ボルト：8ヶ M5 平座金呼び5：8枚





AS-HG-JH35-30-8		ダンパーヒンジ HG-JH35：1セットブラケット AS-JH-A：4ヶ ASナット AS-8M5：8ヶ M5×10 六角穴付ボルト：8ヶ M5×12 六角穴付皿ボルト：8ヶ M5 平座金呼び5：8枚





AS-HG-JH25-40-10-30-8	溝幅8 溝幅10	ダンパーヒンジ HG-JH25：1セットブラケット AS-JH-A：2ヶブラケット AS-JH-B：2ヶ ASナット AS-8M5：8ヶ ASナット AS-10M5：8ヶ M5×10 六角穴付ボルト：4ヶ M5×20 六角穴付ボルト：4ヶ M5×12 六角穴付皿ボルト：4ヶ M5 平座金呼び5：8枚








AS-HG-JH35-40-10-30-8		ダンパーヒンジ HG-JH35：1セットブラケット AS-JH-A：2ヶブラケット AS-JH-B：2ヶ ASナット AS-8M5：8ヶ ASナット AS-10M5：8ヶ M5×10 六角穴付ボルト：4ヶ M5×20 六角穴付ボルト：4ヶ M5×12 六角穴付皿ボルト：4ヶ M5 平座金呼び5：8枚

使用例

【取付方法】

型番リスト

表示件数

型番

AS-HG-JH25-30-8

AS-HG-JH25-40-10-30-8

AS-HG-JH35-30-8

AS-HG-JH35-40-10-30-8

扉質量

(N)

仕様

適合アルミフレーム溝幅

(mm)

適応アルミフレームサイズ

(mm)

RoHS?

最小発注数量

22.54	HG-JH25-30	8	30×30	10	1個
22.54	HG-JH25-30	8､10	40×40	10	1個
31.36	HG-JH35-40	8	30×30	10	1個
31.36	HG-JH35-40	8､10	40×40	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,885円 ( 10,874円 )	4日目
10,522円 ( 11,574円 )	4日目
9,704円 ( 10,674円 )	4日目
11,163円 ( 12,279円 )	4日目

詳細情報

基本情報

基本情報

ラプコン・ダンパーヒンジUDH型を組み込んだダンパーヒンジです。
【特長】
・開き方向の動きがスムーズです。
・キャップが取り外し可能なので、左右どちらにでも使用できます。
・左用：軸を反時計回りにまわしてダンパーの効くタイプです。
・右用：軸を時計回りにまわしてダンパーの効くタイプです。
・アルミフレーム取付用のブラケット、取付ねじ、ASナットのセットヒンです。
【用途】
・衝撃を避けたい閉止特性が必要な各種筐体の上蓋・上カバーなど。

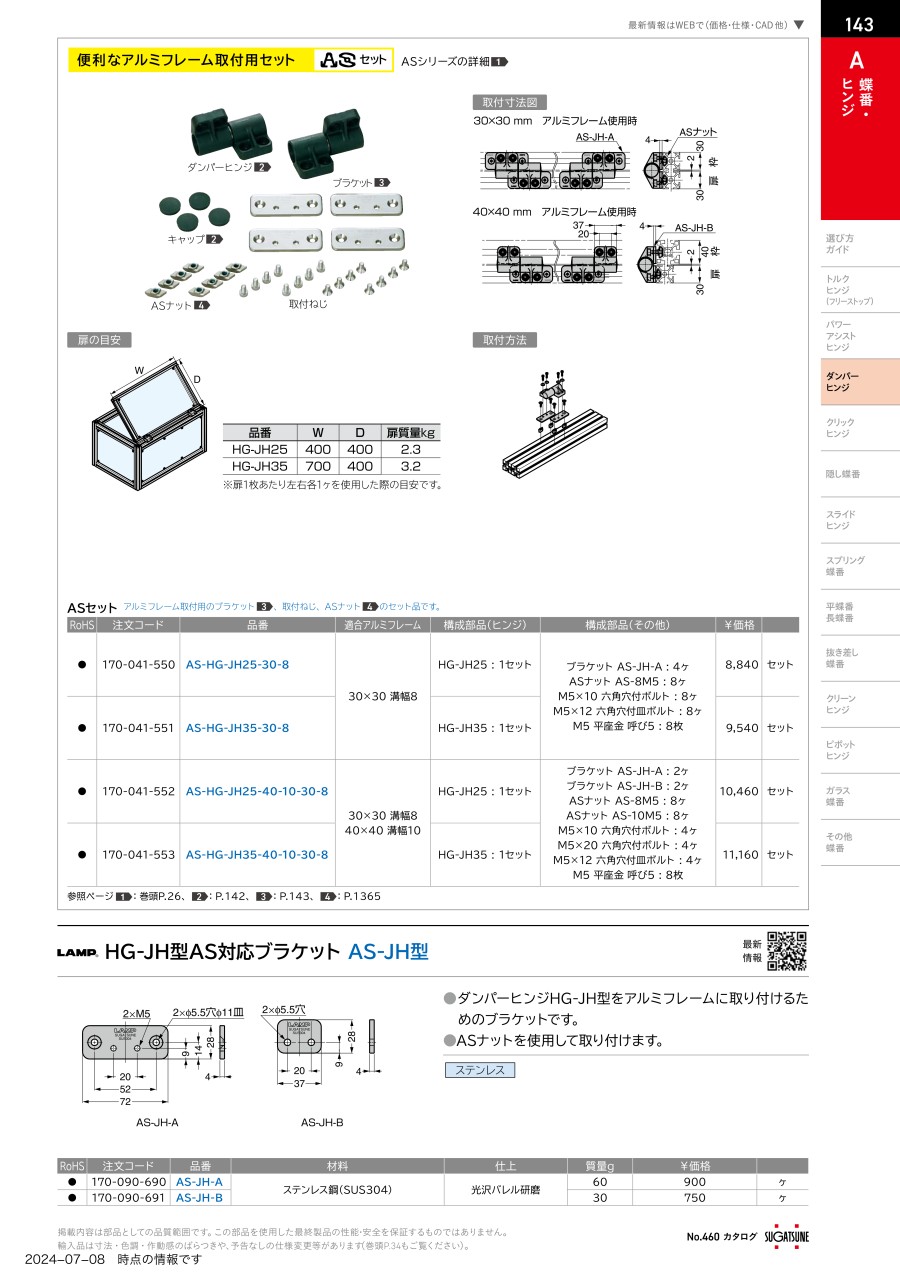

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
パワーアシストヒンジ HG-PA200型（外側付け）
樹脂カバーを取り付けると本体や取付穴が隠れ、すっきりとした外観に。トルクは調整ねじを回すことにより調整可能。半導体製造装置、分析機器、医療装置などの重い上蓋用に最適。
スガツネ工業
ステンレス鋼製アシストヒンジ HG-JH210
扉をゆっくりおろせます。重量扉の開閉に際し、重さを軽減させるアシストヒンジです。ダンパー付きで扉が急に閉じるのを防止します(ダンパー有効角約30°以上) 内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きがとてもスムーズです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アルミフレーム取付用セット AS-HG-JHのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q使用上の注意などはありますか？

使用の際は下記にご注意ください。
・所定の回転範囲以上に回転させないように扉の開、閉位置（回転角度0゜～115゜以内）にステーなどのストッパーを設けてください。
・ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
