キャッチ付面付丁番 2000-MIGNON
- 通常単価(税別)
- 448円
- 税込単価
- 493円
【特長】・面付タイプなので扉加工の必要がなく取り付けが簡単です。・かぶせ扉やイ...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
2000-MIGNONの仕様・寸法情報
種類
特殊蝶番
本体材料
鋼
取付穴タイプ
[長穴] 長穴
取付方法
ねじ止め
付加機能
その他
長さ【範囲選択】(mm)
80.1～100
長さ(mm)
97.5
幅【範囲選択】(mm)
35.1～45
幅(mm)
44
勝手違い
左右兼用
用途
標準
開き角度(deg)
90
商品情報
製品仕様

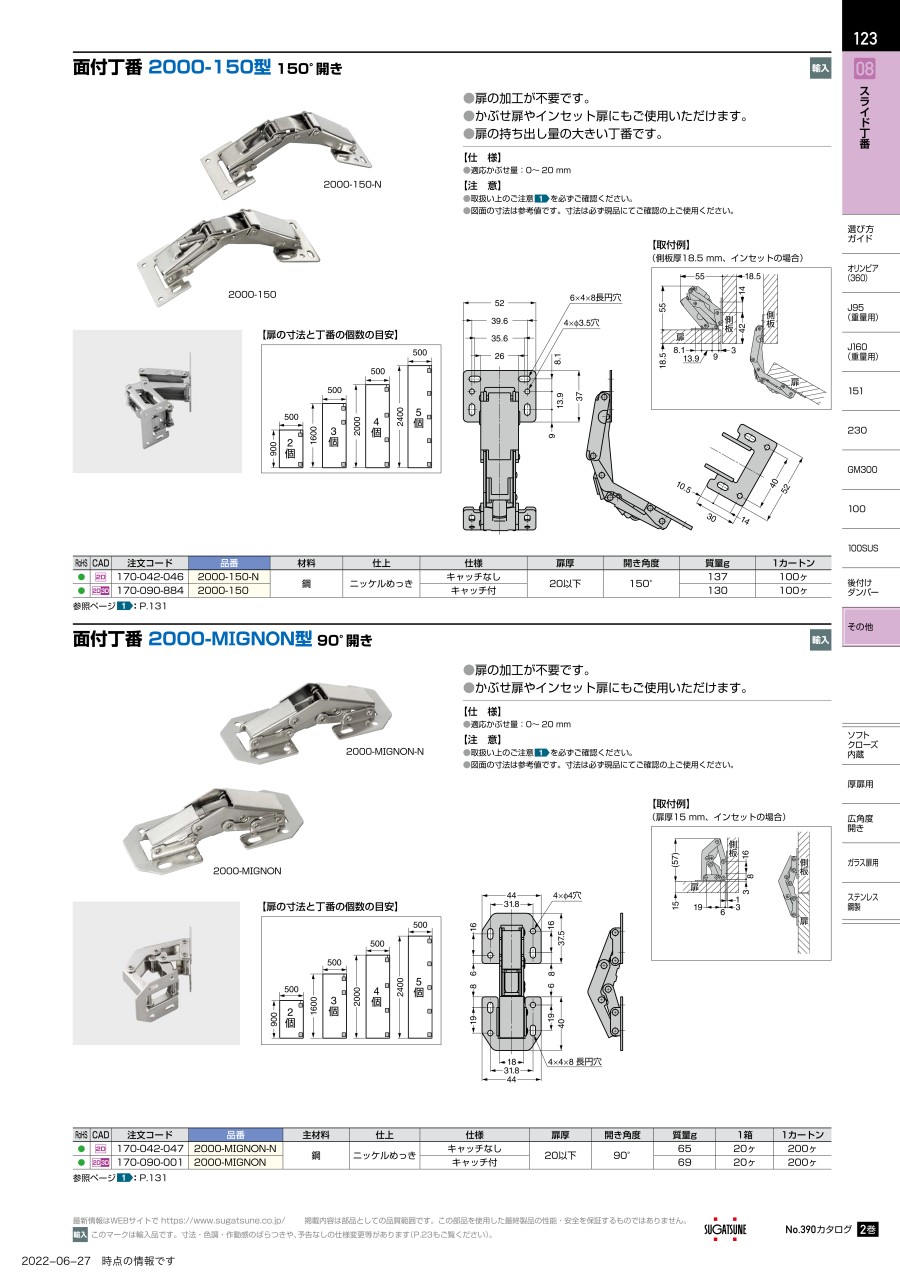

キャッチ付面付丁番_2000-MIGNON イメージ
キャッチ付面付丁番_2000-MIGNONの寸法
（単位：mm）
キャッチ付面付丁番_2000-MIGNON 扉の寸法と丁番の個数の目安
キャッチ付面付丁番_2000-MIGNON 取付例（扉厚15mm／インセットの場合）
（単位：mm）
キャッチ付面付丁番_2000-MIGNON 寸法図
（単位：mm）
| 品番 | 主材料 | 仕上 | 扉厚 | 開き角度 | 質量 |
|---|---|---|---|---|---|
| 2000-MIGNON | 鋼 | ニッケルめっき | 20以下 | 90° | 86g |
注意・禁止事項
- ※ 図面の寸法は参考値です。寸法は必ず現品にてご確認の上ご使用ください。
詳細情報
基本情報
【特長】
・面付タイプなので扉加工の必要がなく取り付けが簡単です。
・かぶせ扉やインセット扉にもご使用いただけます。
・強力キャッチ付です。
・かぶせ量：最大20mm。
・適応かぶせ量：0～20mm。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
キャッチ付面付丁番 2000-MIGNONの型番2000-MIGNONのページです。
型番2000-MIGNONに関する仕様情報を記載しております。
