ステンレス鋼製アシストヒンジ HG-JH210
- 通常単価(税別)
- 59,500円
- 税込単価
- 65,450円
扉をゆっくりおろせます。安全対策に最適。【特長】・重量扉の開閉に際し、重さを軽...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
HG-JH210の仕様・寸法情報
種類
特殊蝶番
本体材料
[ステンレス] ステンレス鋼(SCS14)
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
ダンパー
長さ【範囲選択】(mm)
150.1～
長さ(mm)
167
幅【範囲選択】(mm)
65.1～85
幅(mm)
85
勝手違い
左右兼用
用途
標準 / 耐食性
開き角度(deg)
110
本体仕上
鏡面
トルク(N・m)
2058
発注コード
376-9879
-
-
商品情報
外形図
製品仕様
| 品番 | HG-JH210 |
|---|---|
| 材料 | ステンレス鋼（SCS14） |
| 仕上 | 鏡面研磨 |
| 開き角度 | 110° |
| 仕様 | アシストトルク：20.58N・m（210kgf・cm）（1ヶ使用時） 内蔵ダンパー最大負荷トルク：7N・m（71.4kgf・cm） 内蔵ダンパー使用温度範囲：0℃～40℃ ヒンジ動作角度範囲：0°～ 110° |
※SCS14はSUS316相当の鋳鋼材です。
使用例
注意・禁止事項
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
詳細情報
基本情報
扉をゆっくりおろせます。安全対策に最適。
【特長】
・重量扉の開閉に際し、重さを軽減させるアシストヒンジです。
・スプリングの反力により、重い上蓋を軽く持ち上げられます（パワーアシスト機能）。
・ダンパー付きで上蓋が急に閉じるのを防止します（ソフトクローズ機能、ダンパー有効角 約30°以上）。
・内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きはとてもスムーズです。
・ステンレス鋼製（内蔵ダンパー部を除く）で、耐食性・剛性に優れています。
・3万回の開閉テストをクリアしています。

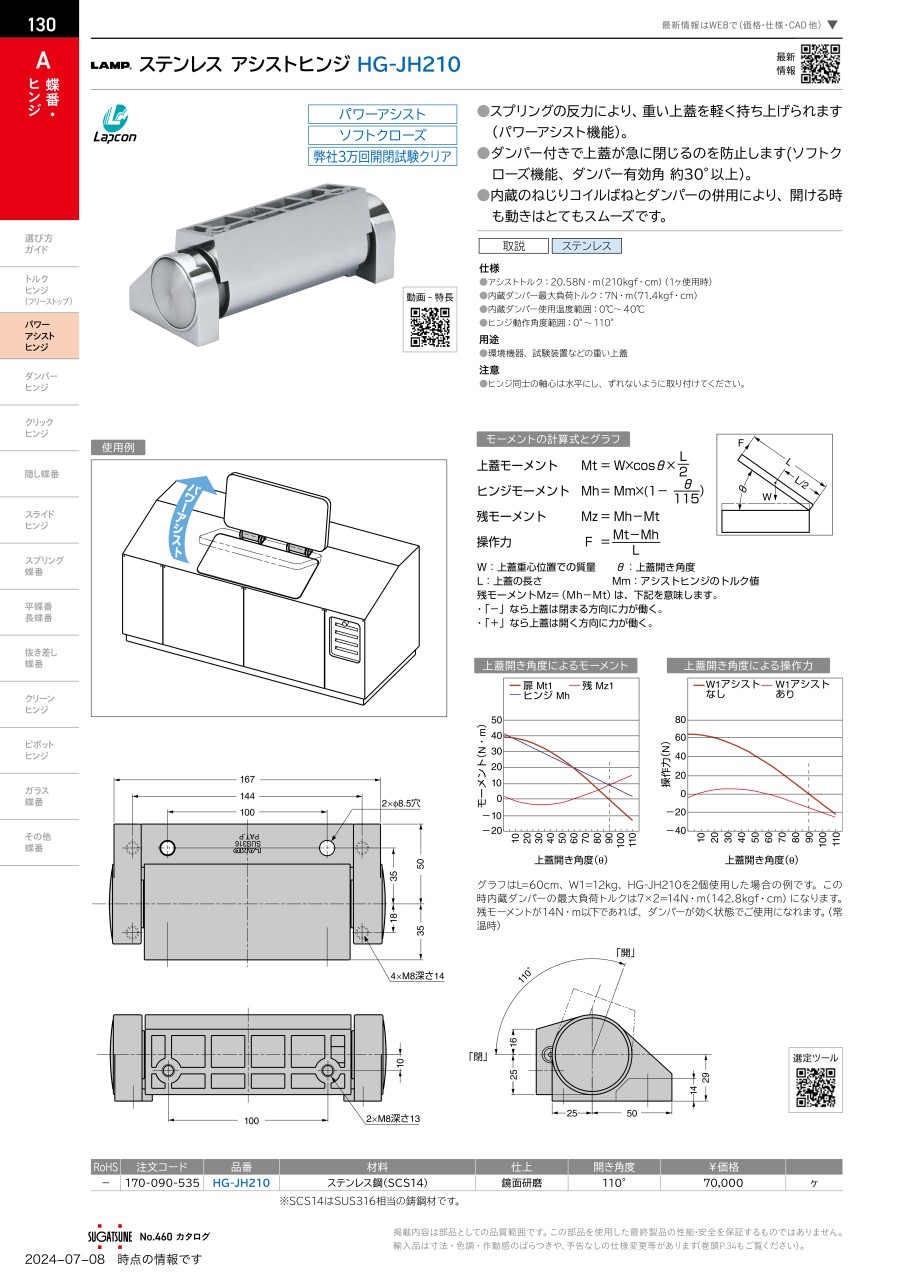

カタログ
