超重量用隠し蝶番 RS型
- 通常単価(税別)
- 16,201円～72,009円
- 税込単価
- 17,821円～79,210円
開閉頻度の多い扉の蝶番として最適な超重量用隠し蝶番です。【特長】・リンク部分と...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 選定の目安（メーカーカタログのP.128）より扉サイズから蝶番個数を決めてください。
- 板厚を厚くする場合は、基準面の反対側の残り代寸法を大きくしてください。
- 使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
- ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。
未確定：候補が6型番あります。
商品情報
リンク部分とブッシュ部分の摩擦部に、自己潤滑性に優れた二硫化モリブデン強化ポリアミドを使用
ステンレス鋼製
亜鉛合金製・光沢クロメート処理
亜鉛合金製・電着塗装/ブラック仕上

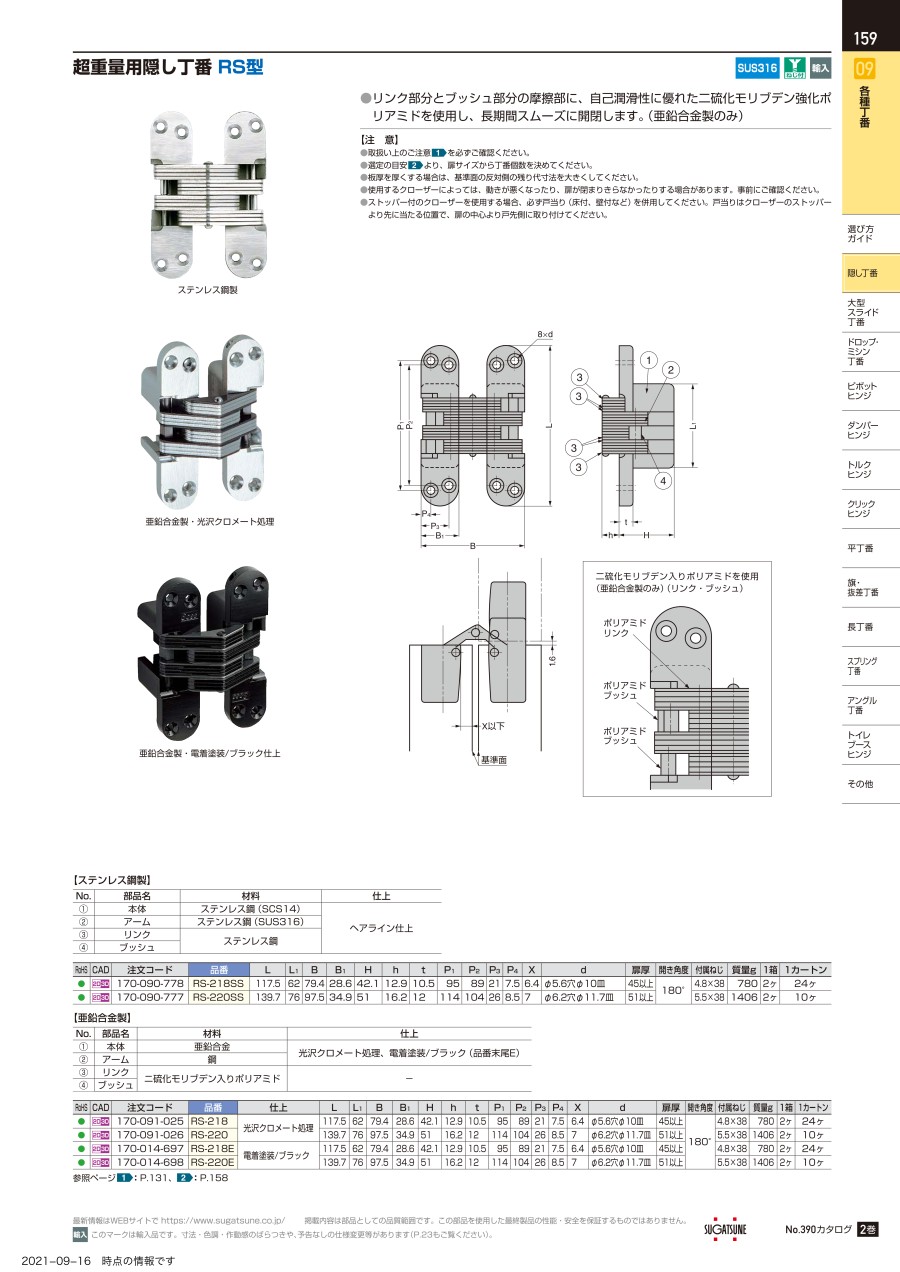

寸法図
RS型の寸法図
RS型の寸法図
RS型の寸法図
二硫化モリブデン入りポリアミドを使用（亜鉛合金製のみ）（リンク・ブッシュ）
ステンレス鋼製
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | 本体 | ステンレス鋼（SCS14） | ヘアライン仕上 |
| ② | アーム | ステンレス鋼（SUS316） | |
| ③ | リンク | ステンレス鋼 | |
| ④ | ブッシュ |
| 品番 | L | L1 | B | B1 | H | h | t | P1 | P2 | P3 | P4 | X | d | 扉厚 | 開き角度 | 付属ねじ | 質量g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS-218SS | 117.5 | 62 | 79.4 | 28.6 | 42.1 | 12.9 | 10.5 | 95 | 89 | 21 | 7.5 | 6.4 | Φ5.6穴Φ10皿 | 45以上 | 180゜ | 4.8×38 | 780 | 1ヶ |
| RS-220SS | 139.7 | 76 | 97.5 | 34.9 | 51 | 16.2 | 12 | 114 | 104 | 26 | 8.5 | 7 | Φ6.2穴Φ11.7皿 | 51以上 | 5.5×38 | 1406 | 1ヶ |
亜鉛合金製
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| ① | 本体 | 亜鉛合金 | 光沢クロメート処理、電着塗装/ブラック（品番末尾E） |
| ② | アーム | 鋼 | |
| ③ | リンク | 二硫化モリブデン入りポリアミド | - |
| ④ | ブッシュ |
| 品番 | 仕上 | L | L1 | B | B1 | H | h | t | P1 | P2 | P3 | P4 | X | d | 扉厚 | 開き角度 | 付属ねじ | 質量g | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS-218 | 光沢クロメート処理 | 117.5 | 62 | 79.4 | 28.6 | 42.1 | 12.9 | 10.5 | 95 | 89 | 21 | 7.5 | 6.4 | Φ5.6穴Φ10皿 | 45以上 | 180゜ | 4.8×38 | 780 | 1ヶ |
| RS-220 | 139.7 | 76 | 97.5 | 34.9 | 51 | 16.2 | 12 | 114 | 104 | 26 | 8.5 | 7 | Φ6.2穴Φ11.7皿 | 51以上 | 5.5×38 | 1406 | 1ヶ | ||
| RS-218E | 電着塗装/ブラック | 117.5 | 62 | 79.4 | 28.6 | 42.1 | 12.9 | 10.5 | 95 | 89 | 21 | 7.5 | 6.4 | Φ5.6穴Φ10皿 | 45以上 | 4.8×38 | 780 | 1ヶ | |
| RS-220E | 139.7 | 76 | 97.5 | 34.9 | 51 | 16.2 | 12 | 114 | 104 | 26 | 8.5 | 7 | Φ6.2穴Φ11.7皿 | 51以上 | 5.5×38 | 1406 | 1ヶ |
詳細情報
基本情報
開閉頻度の多い扉の蝶番として最適な超重量用隠し蝶番です。
【特長】
・リンク部分とブッシュ部分の摩擦部に、自己潤滑性に優れた二硫化モリブデン強化ポリアミドを使用し、長期間スムーズに開閉します（亜鉛合金製のみ）
・ステンレス鋼製と亜鉛合金製（光沢クロメート処理、電着塗装/ブラック仕上）があります
・扉を閉じた状態では蝶番は隠れて見えません
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 選定の目安（メーカーカタログのP.128）より扉サイズから蝶番個数を決めてください。
- 板厚を厚くする場合は、基準面の反対側の残り代寸法を大きくしてください。
- 使用するクローザーによっては、動きが悪くなったり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
- ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。
