ステンレス鋼製ルーター用隠し蝶番 RK-50
- 通常単価(税別)
- 2,397円
- 税込単価
- 2,637円
【特長】・オールステンレス鋼製の軽量扉用隠し蝶番です。・蝶番が外側から見えませ...
詳細情報を確認するRK-50の仕様・寸法情報
種類
[裏蝶番・スライド蝶番] 隠し蝶番
本体材料
[ステンレス] ステンレス鋼(SUS304)
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
なし（通常）
扉質量(N)
25.48
長さ【範囲選択】(mm)
40.1～50
長さ(mm)
50
用途
標準 / 耐食性
開き角度(deg)
180
商品情報
SUS製ルーター用隠し丁番 RK-50の仕様
SUS製ルーター用隠し丁番 RK-50 イメージ1
SUS製ルーター用隠し丁番 RK-50 イメージ2
- ※ 扉の端までの寸法を2mm以下にしてください。
SUS製ルーター用隠し丁番 RK-50の寸法
（単位：mm）
SUS製ルーター用隠し丁番 RK-50 寸法図
| 型番 | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 本体 | ステンレス鋼（SUS304） | ヘアライン仕上 |
| （2） | カバー | 素地 | |
| （3） | アーム | ヘアライン仕上 | |
| （4） | ハトメ | 素地 | |
| - | その他軸類 |
（単位：mm）
| 品番 | 扉幅 | 扉高さ | 扉厚 | 扉質量kg/2ヶ | 開き角度 | 質量g |
|---|---|---|---|---|---|---|
| RK-50 | 450以下 | 700以下 | 15以上 | 2.6以下 | 180° | 28 |
注意・禁止事項
- ※ 板厚を厚くする場合は、必ず※印寸法を守り、反対側の残りしろ寸法を大きくしてください。
- ※ 丁番は扉1枚に対して2個使いとします。
この商品の付属品
- 十字穴付皿木ねじ2.4×13（ステンレス鋼）

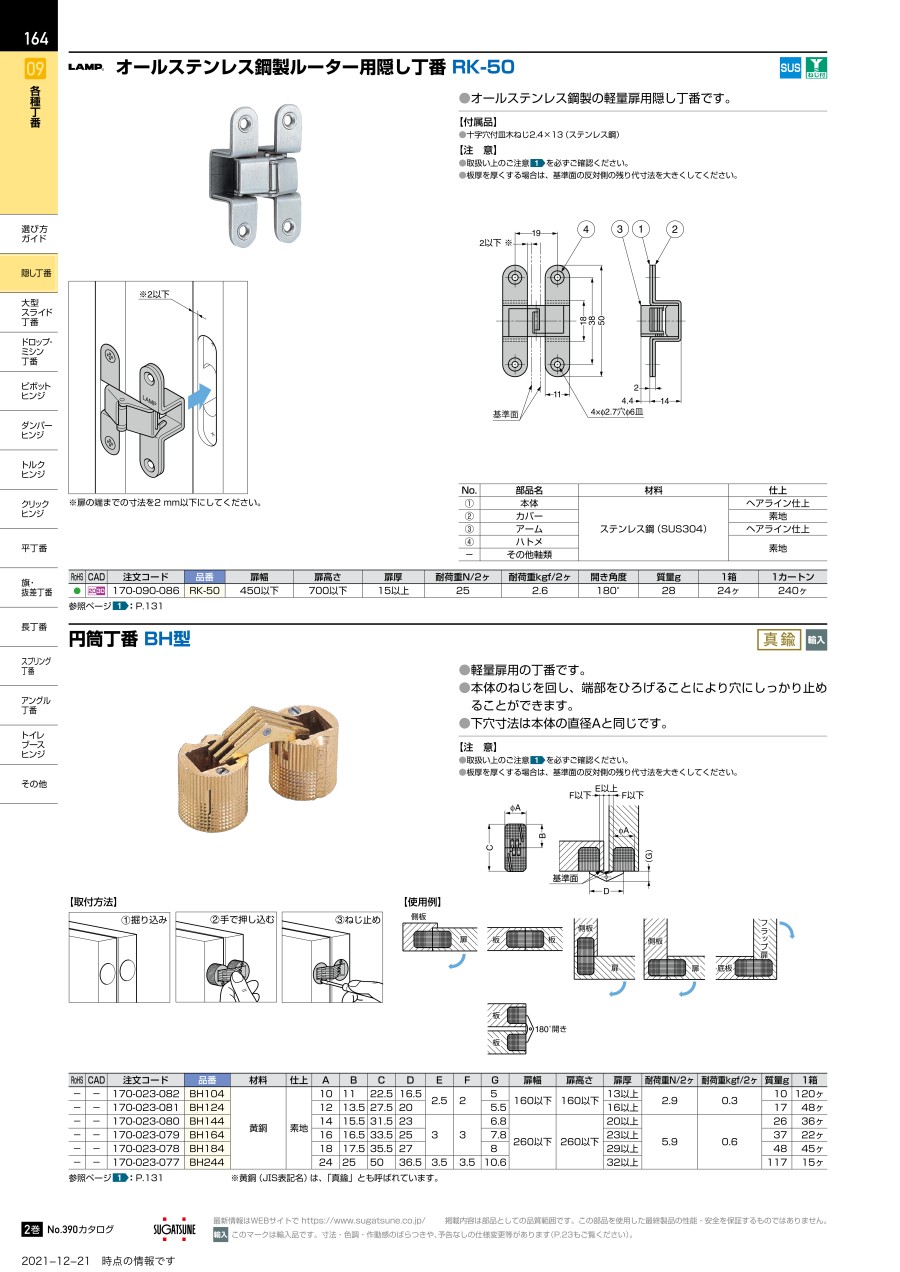

カタログ
