SUS製ガラス丁番 かぶせ扉用_GH-34/8SS
- 通常単価(税別)
- 648円
- 税込単価
- 713円
ガラスやアクリル板に最適。【特長】・ガラス扉および樹脂扉用の丁番です。
詳細情報を確認する
GH-34/8SSの仕様・寸法情報
種類
ガラス蝶番
本体材料
[ステンレス] ステンレス鋼(SUS304)
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
なし（通常）
扉質量(N)
39.2
長さ【範囲選択】(mm)
～40
長さ(mm)
37.6
勝手違い
左右兼用
用途
標準 / 耐食性
本体仕上
素地
-
-
商品情報
外形図
製品仕様
| 型番 | 扉幅 | 扉高さ | ガラス厚 | 扉質量 | 質量 |
|---|---|---|---|---|---|
| GH34-8SS | 450以下 | 700以下 | 4、5、6 | 4kg以下/2ヶ | 21g |
※ガラスサイズは質量を優先してください。
部品構成
部品材料表
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| 1 | 本体 | ステンレス鋼（SUS304） | 素地 |
| 2 | アーム | ||
| 3 | 軸 | ステンレス鋼 | |
| 4 | 化粧プレート | アルミニウム合金 | スピン仕上、シルバーアルマイト処理 |
| 5 | ワッシャ | 塩化ビニル樹脂（PVC） | クリアー |
| 6 | ※プレート取付ねじ | ステンレス鋼 | 素地 |
※十字穴付トラス小ねじM3×6
技術情報・設計アイデア
ガラス加工図
ガラス厚により穴加工位置が変わります。
ガラス加工図
| ガラス厚 | A | かぶせ代 |
|---|---|---|
| 4 | 19 | 8 |
| 5 | 18 | 7 |
| 6 | 17 | 6 |
注意・禁止事項
丁番は扉1枚に対して2個使いとします。
ねじ取り付け時には、ねじ緩み防止剤を併用してください。

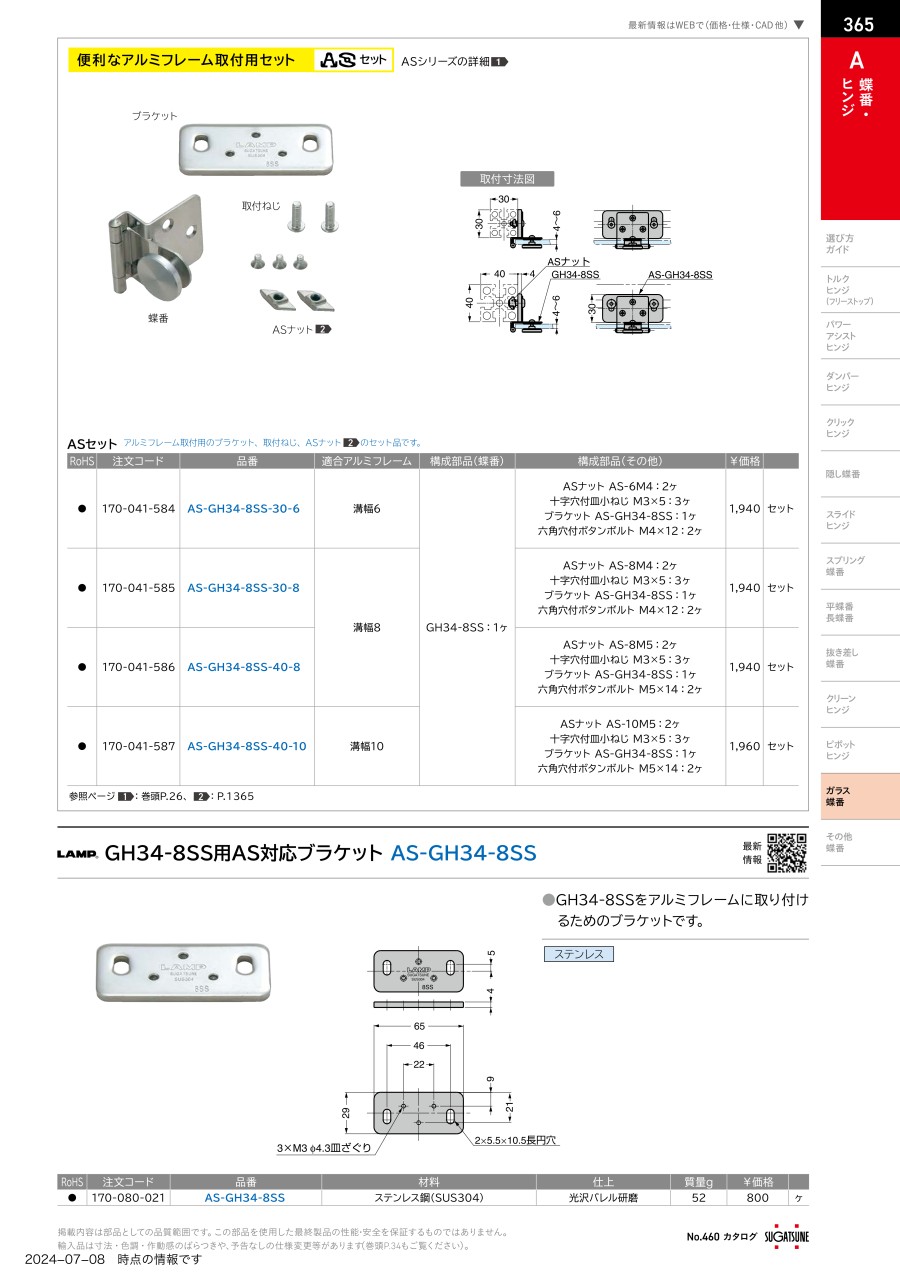

カタログ
