180°開き面付小型蝶番 418-9302型 インセット扉用 ワンタッチ取付
- 通常単価(税別)
- 3,327円～3,609円
- 税込単価
- 3,660円～3,970円
通常出荷日：4日目
180°開きの面付蝶番です。【特長】・ワンタッチ取付です。・取り付けに、ねじ、ナット、ワッシャーが不要...
詳細を確認
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
180°開き面付小型丁番 インセット扉用 スナップラインシリーズ 418-9302の仕様
180°開き面付小型丁番 インセット扉用 スナップラインシリーズ 418-9302 イメージ
180°開き面付小型丁番 インセット扉用 スナップラインシリーズ 418-9302の寸法例
（単位：mm）
180°開き面付小型丁番 インセット扉用 スナップラインシリーズ 418-9302 寸法図
180°開き面付小型丁番 インセット扉用 スナップラインシリーズ 418-9302 取付加工図
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | 亜鉛合金 | ブラック（418-9302.33） マットクロムめっき（418-9302.40） |
| （2） | 軸 | ステンレス鋼 | 素地 |
| （3） | フック部 | 焼結鋼 | - |
（単位：mm）
| 品番 | 適応板厚 | 開き角度 | 質量g |
|---|---|---|---|
| 418-9302.33-00008 | 0.6～0.9 | 180° | 27 |
| 418-9302.33-00010 | 0.8～1.1 | ||
| 418-9302.33-00014 | 1.2～1.5 | ||
| 418-9302.33-00020 | 1.8～2.1 | ||
| 418-9302.33-00024 | 2.2～2.5 | ||
| 418-9302.40-00008 | 0.6～0.9 | ||
| 418-9302.40-00010 | 0.8～1.1 | 28 | |
| 418-9302.40-00014 | 1.2～1.5 | ||
| 418-9302.40-00020 | 1.8～2.1 | ||
| 418-9302.40-00024 | 2.2～2.5 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,355円 ( 3,691円 ) | 4日目 |
3,355円 ( 3,691円 ) | 4日目 |
3,355円 ( 3,691円 ) | 4日目 |
3,609円 ( 3,970円 ) | 4日目 |
3,355円 ( 3,691円 ) | 4日目 |
3,327円 ( 3,660円 ) | 4日目 |
3,587円 ( 3,946円 ) | 4日目 |
3,327円 ( 3,660円 ) | 4日目 |
3,327円 ( 3,660円 ) | 4日目 |
3,327円 ( 3,660円 ) | 4日目 |
詳細情報
基本情報
180°開きの面付蝶番です。
【特長】
・ワンタッチ取付です。
・取り付けに、ねじ、ナット、ワッシャーが不要なスナップイン仕様です。
・溶接の必要もなく、取付時間が大幅に削減できるため、コストダウンが図れます。
・取付仕様は両側スナップインタイプです。
【用途】
・インセット扉に使用。

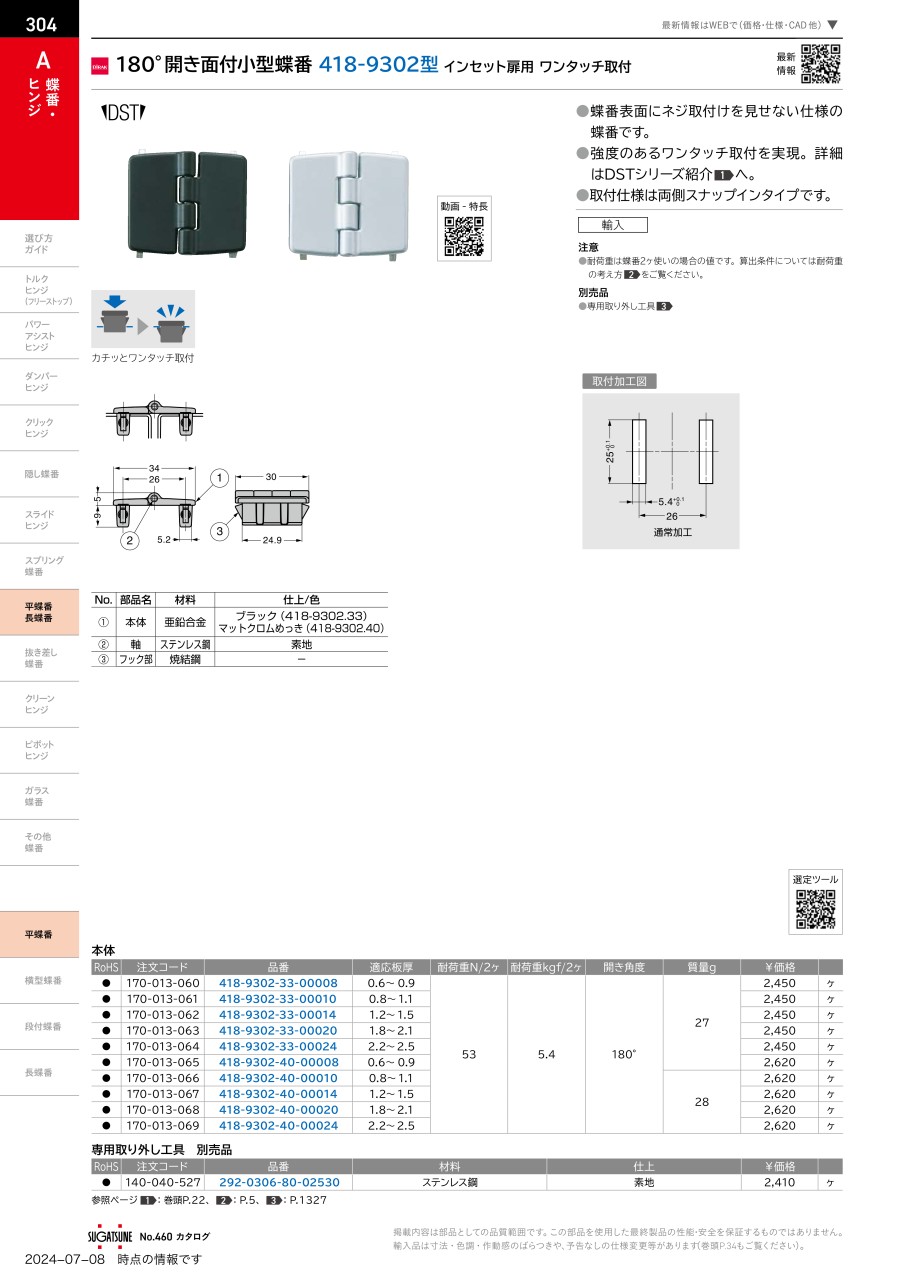

カタログ
