180°開き連続扉用抜き差し丁番 412-9003型 かぶせ扉用 ワンタッチ取付
- 通常単価(税別)
- 4,271円
- 税込単価
- 4,698円
取り付けに、ねじ、ナット、ワッシャーが不要なスナップイン仕様。【特長】・ワンタ...
詳細情報を確認する412-9003.00-00015の仕様・寸法情報
種類
抜差し蝶番
本体材料
[亜鉛合金] 亜鉛合金
取付方法
ワンタッチ
付加機能
なし（通常）
長さ【範囲選択】(mm)
60.1～70
長さ(mm)
70
幅【範囲選択】(mm)
25.1～35
幅(mm)
33
勝手違い
左右兼用
用途
標準
開き角度(deg)
180
抜き差し丁番種類
ヒンジピン形
本体仕上
ブラック
適用板厚(mm)
1.2～1.7
商品情報
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | 亜鉛合金 | ブラック |
| （2） | 軸 | 鋼 | 光沢クロメート処理 |
| （3） | フック部 | 焼結鋼 | ブラック |
取付加工図
規格表
| 型 番 | 適応板厚（扉側） | 適応板厚（フレーム側） | 開き角度 |
|---|---|---|---|
| 412-9003.00-00015 | 2.5～ 3.2 | 1.2～ 1.7 | 180° |
詳細情報
基本情報
取り付けに、ねじ、ナット、ワッシャーが不要なスナップイン仕様。
【特長】
・ワンタッチ取付。
・溶接の必要も無く、取付時間を大幅に削減。
・左右兼用、連続扉に使用の際140°開きに対応。
【用途】
・コーナー取り付けに使用。

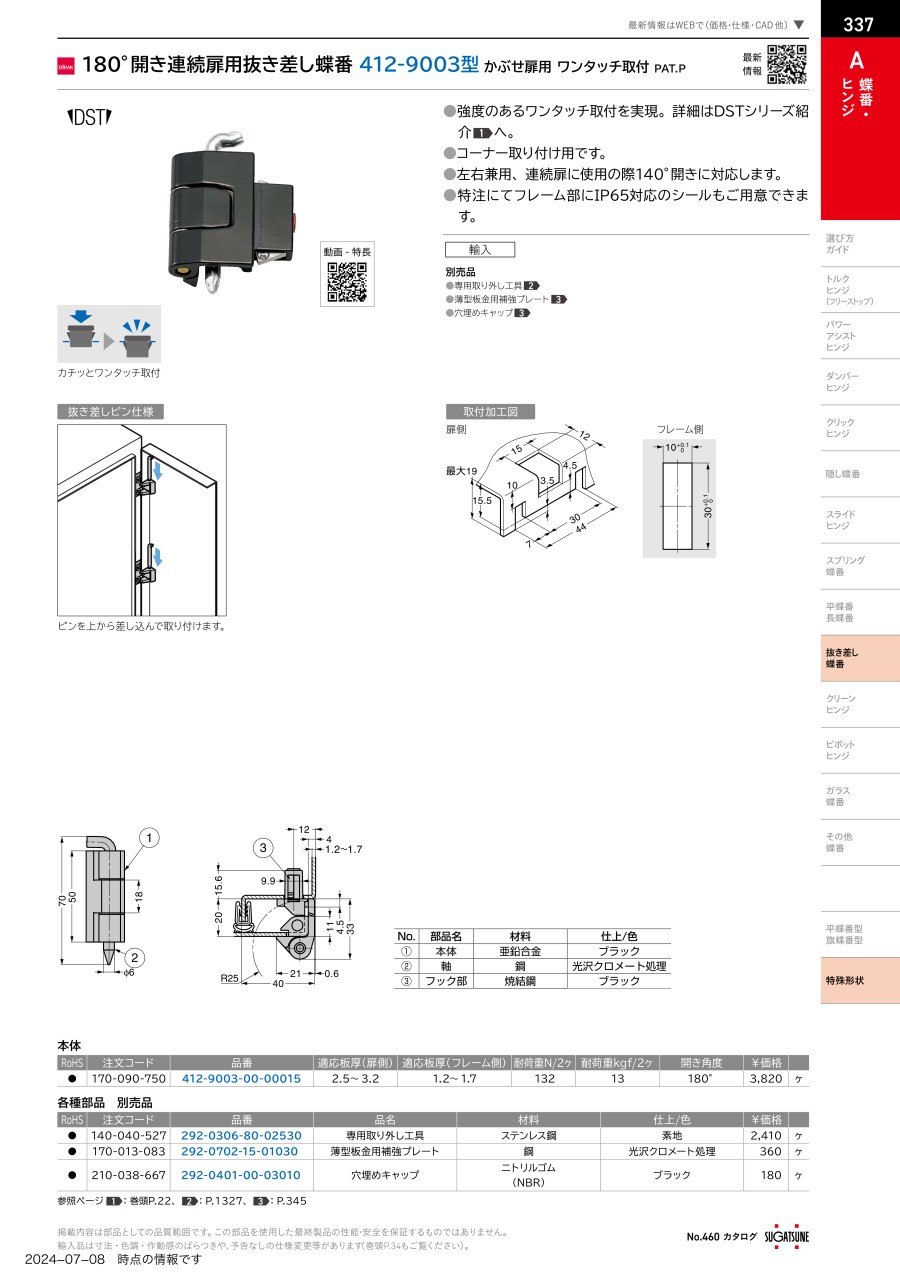

カタログ
商品担当おすすめ
180°開き連続扉用抜き差し丁番 412-9003型 かぶせ扉用 ワンタッチ取付の型番412-9003.00-00015のページです。
型番412-9003.00-00015に関する仕様情報を記載しております。
