180°開き抜き差し丁番 212-900型・212-950型かぶせ扉用
- 通常単価(税別)
- 1,033円～1,328円
- 税込単価
- 1,136円～1,461円
扉の開閉には欠かせない丁番。【特長】・回転軸が扉の内側にあり、出っ張りが少ない...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体A | 亜鉛合金 | ブラック |
| （2） | 本体B | ||
| （3） | ピン | 鋼※ | 光沢クロメート処理 |
※ステンレス鋼、ポリアセタール（POM）製もあります。
取付加工図
規格表
| 型 番 | 付属ピン | 適応板厚 | 開き角度 |
|---|---|---|---|
| 212-9004 | 鋼（光沢クロメート処理） | 1.5～2 | 180° |
| 212-9005 | ステンレス鋼（SUS304） | ||
| 212-9006 | ポリアセタール（POM）（ホワイト）抜け止め付 | ||
| 212-9504 | 鋼（光沢クロメート処理） | 2.5～3.2 | |
| 212-9505 | ステンレス鋼（SUS304） | ||
| 212-9506 | ポリアセタール（POM）（ホワイト）抜け止め付 |
詳細情報
基本情報
扉の開閉には欠かせない丁番。
【特長】
・回転軸が扉の内側にあり、出っ張りが少ない構造。
・180°開き。
・抜き差しピンにより扉の着脱が容易。
【用途】
・扉などに使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

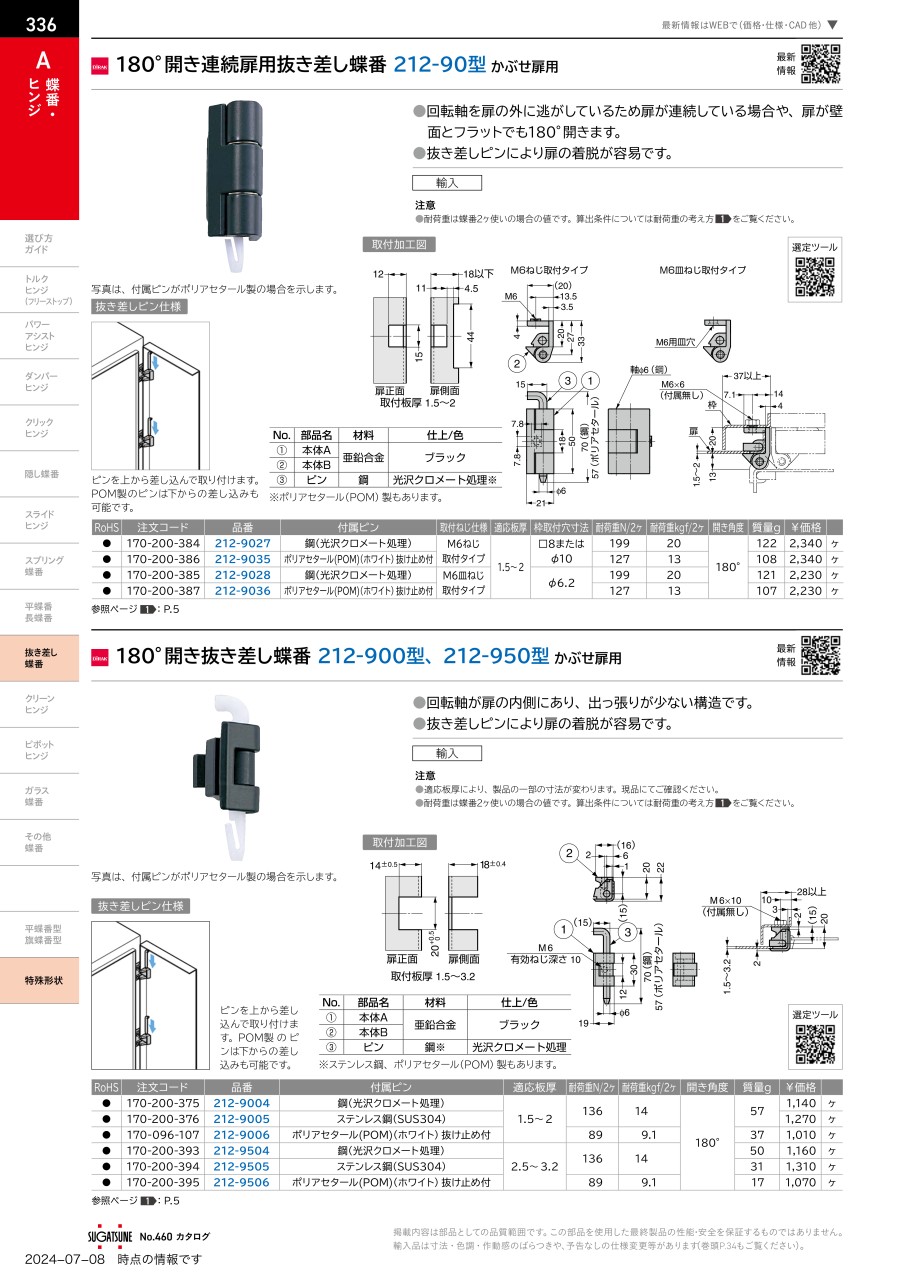

カタログ
