スガツネ工業

LAMP アルミ弓形ハンドル SOR型

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 11,954円～49,609円

税込単価: 13,149円～54,570円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

デザイン性に優れた流線型のハンドルです。【特長】・長さ違いも可能です【用途】・...

本体種類
標準形
面付形種類
アーチ形
形状
ストレート
取付方法
めねじ
本体　材料
アルミ合金
グリップ断面形状
その他
詳細材質
アルミ合金
本体　仕上
アルマイト
取付部深さ (mm)
8
材質詳細
アルミニウム合金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
片面取付用です。両面取付はできません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報

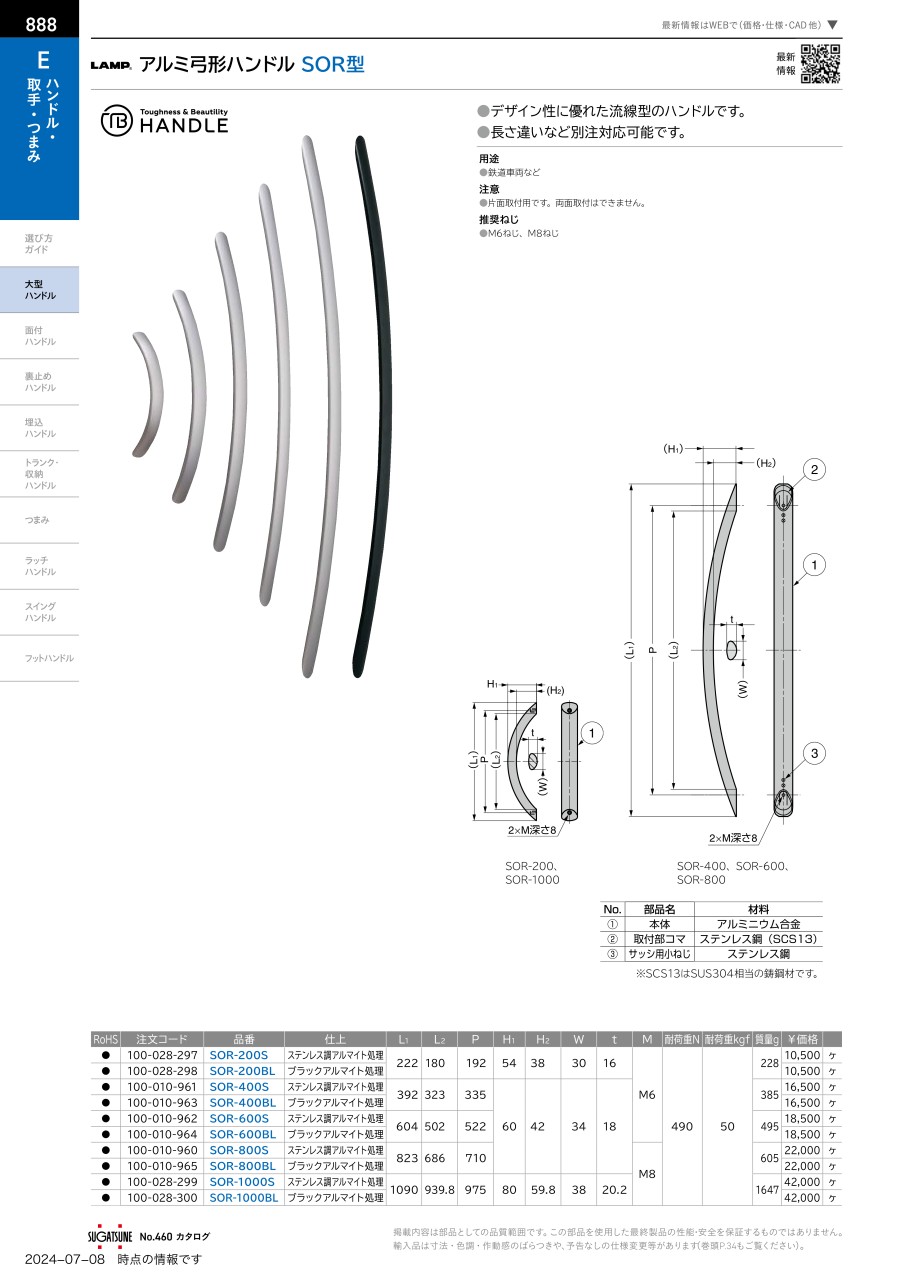

カタログ

商品情報

外形図

SOR-200、SOR-1000

SOR-400、SOR-600、SOR-800

製品仕様

No.	部品名	材料
（1）	本体	アルミニウム合金
（2）	取付部コマ	ステンレス鋼（SCS13）
（3）	サッシ用小ねじ	ステンレス鋼

※SCS13はSUS304相当の鋳鋼材です。

【推奨ねじ】

M6ねじ、M8ねじ

規格表

型番	仕上	L₁	L₂	P	H₁	H₂	W	t	M	耐荷重N	耐荷重kgf	質量g
SOR-200S	ステンレス調アルマイト処理	222	180	192	54	38	30	16	M6	490	50	228
SOR-200BL	ブラックアルマイト処理	222	180	192	54	38	30	16				228
SOR-400S	ステンレス調アルマイト処理	392	323	335	60	42	34	18				385
SOR-400BL	ブラックアルマイト処理	392	323	335								385
SOR-600S	ステンレス調アルマイト処理	604	502	522								495
SOR-600BL	ブラックアルマイト処理	604	502	522								495
SOR-800S	ステンレス調アルマイト処理	823	686	710					M8			605
SOR-800BL	ブラックアルマイト処理	823	686	710								605
SOR-1000S	ステンレス調アルマイト処理	1090	939.8	975	80	59.8	38	20.2				1647
SOR-1000BL	ブラックアルマイト処理	1090	939.8	975	80	59.8	38	20.2				1647

注意・禁止事項

片面取付用です。両面取付はできません。

型番リスト

表示件数

型番

取付ピッチ【範囲選択】

(mm)

ピッチ

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

長さ

(mm)

色

トラスココード

RoHS?

最小発注数量

301～	975	70.1～	80	30.1～	38	1090	BL（ブラック）	-	-	1個
301～	975	70.1～	80	30.1～	38	1090	-	-	-	1個
151～200	192	50.1～55	54	25.1～30	30	222	BL（ブラック）	-	-	1個
151～200	192	50.1～55	54	25.1～30	30	222	-	-	-	1個
301～	335	55.1～70	60	30.1～	34	392	BL（ブラック）	377-0541	10	1個
301～	335	55.1～70	60	30.1～	34	392	-	377-0559	10	1個
301～	522	55.1～70	60	30.1～	34	604	-	377-0575	10	1個
301～	710	55.1～70	60	30.1～	34	823	-	377-0591	10	1個

通常単価(税別) (税込単価)	通常出荷日

49,609円 ( 54,570円 )	4日目
49,609円 ( 54,570円 )	4日目
11,954円 ( 13,149円 )	3日目
11,954円 ( 13,149円 )	4日目
20,455円 ( 22,501円 )	4日目
16,278円 ( 17,906円 )	在庫品1日目当日出荷可能
17,861円 ( 19,647円 )	在庫品1日目当日出荷可能
28,544円 ( 31,398円 )	4日目

詳細情報

基本情報

基本情報

デザイン性に優れた流線型のハンドルです。
【特長】
・長さ違いも可能です
【用途】
・工作機械、鉄道車両などに適用

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
片面取付用です。両面取付はできません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
