スガツネ工業

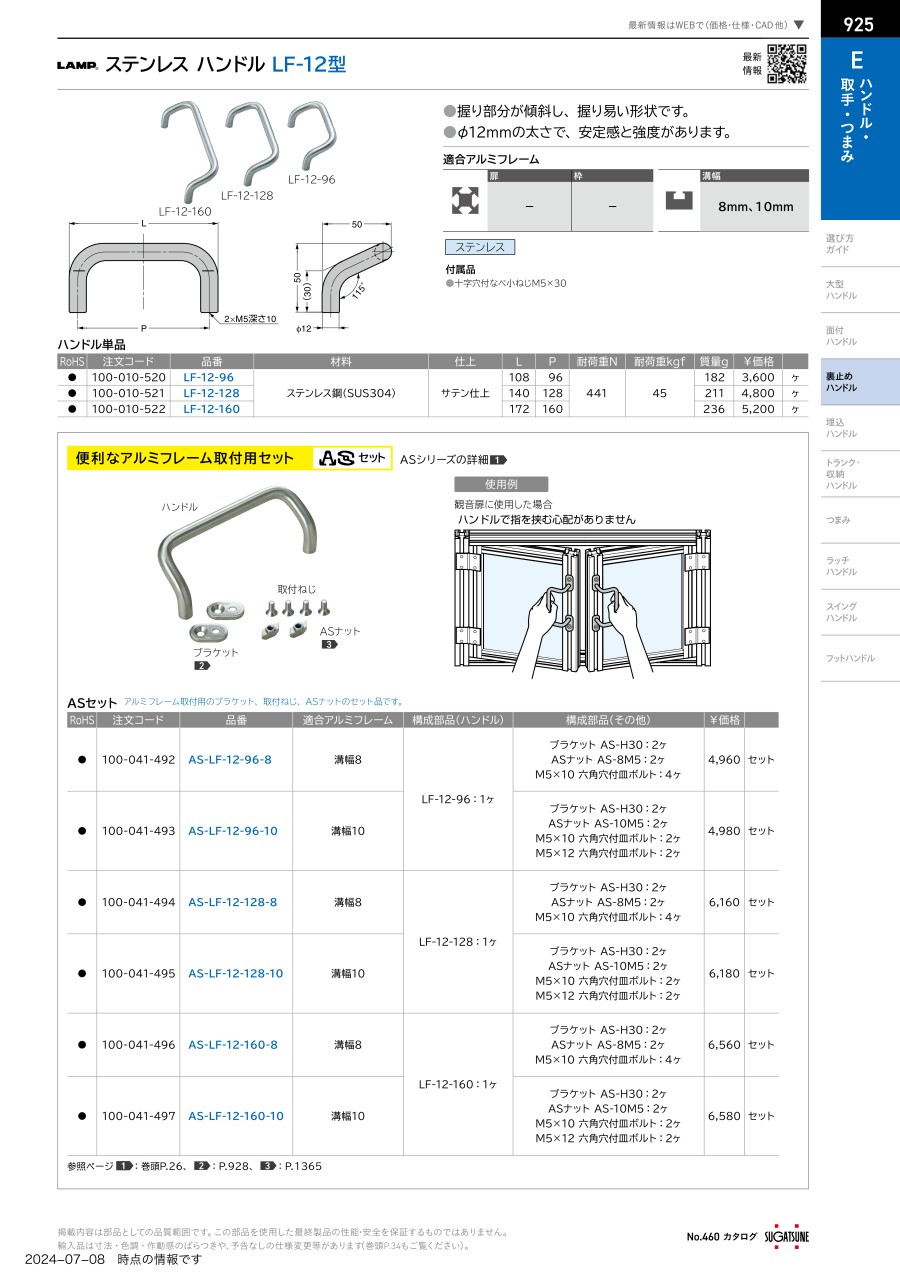

SUS製ハンドル アルミフレーム取付用付属品 AS-LF-12

SUS製ハンドル アルミフレーム取付用付属品 AS-LF-12
通常単価(税別)
5,187円～6,664円
税込単価
5,706円～7,330円

【特長】・アルミフレームへの取り付けに最適なSUS製ハンドルです。

詳細情報を確認する
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

セット型番適合アルミフレー構成部品
AS-LF-12-96-8溝幅8ハンドル LF-12-96：1ヶ
ハンドル用ブラケット AS-H30：2ヶ
ASナット AS-8M5：2ヶ
M5×10 六角穴付皿ボルト：4ヶ
AS-LF-12-96-10溝幅10ハンドル LF-12-96：1ヶ
ハンドル用ブラケット AS-H30：2ヶ
ASナット AS-10M5：2ヶ
M5×10 六角穴付皿ボルト：2ヶ
M5×12 六角穴付皿ボルト：2ヶ
AS-LF-12-128-8溝幅8ハンドル LF-12-128：1ヶ
ハンドル用ブラケット AS-H30：2ヶ
ASナット AS-8M5：2ヶ
M5×10 六角穴付皿ボルト：4ヶ
AS-LF-12-128-10溝幅10ハンドル LF-12-128：1ヶ
ハンドル用ブラケット AS-H30：2ヶ
ASナット AS-10M5：2ヶ
M5×10 六角穴付皿ボルト：2ヶ
M5×12 六角穴付皿ボルト：2ヶ
AS-LF-12-160-8溝幅8ハンドル LF-12-160：1ヶ
ハンドル用ブラケット AS-H30：2ヶ
ASナット AS-8M5：2ヶ
M5×10 六角穴付皿ボルト：4ヶ
AS-LF-12-160-10溝幅10ハンドル LF-12-160：1ヶ
ハンドル用ブラケット AS-H30：2ヶ
ASナット AS-10M5：2ヶ
M5×10 六角穴付皿ボルト：2ヶ
M5×12 六角穴付皿ボルト：2ヶ

使用例

SUS製ハンドル アルミフレーム取付用付属品_AS-LF-12 使用例

観音扉に使用した場合
ハンドルで指を挟む心配がありません

型番リスト

表示件数
  • 1
    • 型番
    AS-LF-12-96-8
    AS-LF-12-96-10
    AS-LF-12-128-8
    AS-LF-12-128-10
    AS-LF-12-160-8
    AS-LF-12-160-10

    取付ピッチ【範囲選択】

    (mm)

    ピッチ

    (mm)

    適用アルミフレーム溝幅

    (mm)

    		RoHS?最小発注数量
    ～100
    96
    8
    10
    1個
    ～100
    96
    10
    10
    1個
    101～150
    128
    8
    10
    1個
    101～150
    128
    10
    10
    1個
    151～200
    160
    8
    10
    1個
    151～200
    160
    10
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,595円
    ( 6,155円 )
    4日目
    5,187円
    ( 5,706円 )
    4日目
    5,717円
    ( 6,289円 )
    4日目
    6,262円
    ( 6,888円 )
    4日目
    6,664円
    ( 7,330円 )
    4日目
    6,121円
    ( 6,733円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】・アルミフレームへの取り付けに最適なSUS製ハンドルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
