SUS(SUS316)製 ハンドル用丸座_ZL-2301
- 通常単価(税別)
- 5,662円～6,642円
- 税込単価
- 6,228円～7,306円
【特長】・ヘアラインと鏡面のコンビの加工で、デザイン性アップ。
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
（1）ZLガラス取付丸座φ16
（2）ZLガラス取付丸座φ25
（3）ZLガラス取付丸座用パッキンφ14
（4）ZLガラス取付丸座用パッキンφ20
本図は（4）です。（ ）内寸法は（3）を表します。
（5）ZL十字穴付小ねじM4×16
ガラス加工穴φ5（ガラス厚4、5）、φ6（ガラス厚6）
（6）ZL十字穴付小ねじM5×16
ガラス加工穴φ6
製品仕様
ZL-2301-2016 ねじ付セット内容
ZL-2001型、ZL-2003型用 ガラス取付丸座セットφ16
| No. | 部品名 | 材 料 | 仕上/色 | 入 数 |
|---|---|---|---|---|
| （1） | ZLガラス取付丸座φ16 | ステンレス鋼（SUS316） | Zwei L仕上 | 2ヶ |
| （3） | ZLガラス取付丸座用パッキンφ14 | エラストマー（TPE） | 無色透明 | 4ヶ |
| （5） | ZL十字穴付小ねじM4×16 | ステンレス鋼 | 一部Zwei L仕上 | 2ヶ |
ZL-2301-2025 ねじ付セット内容
ZL-2002型、ZL-2004型用 ガラス取付丸座セットφ25
| No. | 部品名 | 材 料 | 仕上/色 | 入 数 |
|---|---|---|---|---|
| （2） | ZLガラス取付丸座φ25 | ステンレス鋼（SUS316） | Zwei L仕上 | 2ヶ |
| （3） | ZLガラス取付丸座用パッキンφ14 | エラストマー（TPE） | 無色透明 | 2ヶ |
| （4） | ZLガラス取付丸座用パッキンφ20 | 2ヶ | ||
| （6） | ZL十字穴付小ねじM5×16 | ステンレス鋼 | 一部Zwei L仕上 | 2ヶ |
- ZweiLシリーズのハンドルをガラスに取り付けるための丸座です。
- 最高級の「Zwei L仕上」を施しています。
- Zwei L仕上：極上の研磨技術により、品格のある「サテン」と深遠な輝きの「ミラー」をコンビネーションした最高級の仕上げです。
- 適応ガラス厚：4、5、6mm
注意・禁止事項
- 薄板の板金やアクリルなどに取り付けると、取付面が水平にならずに板が反る場合があります。現品にてご確認ください。

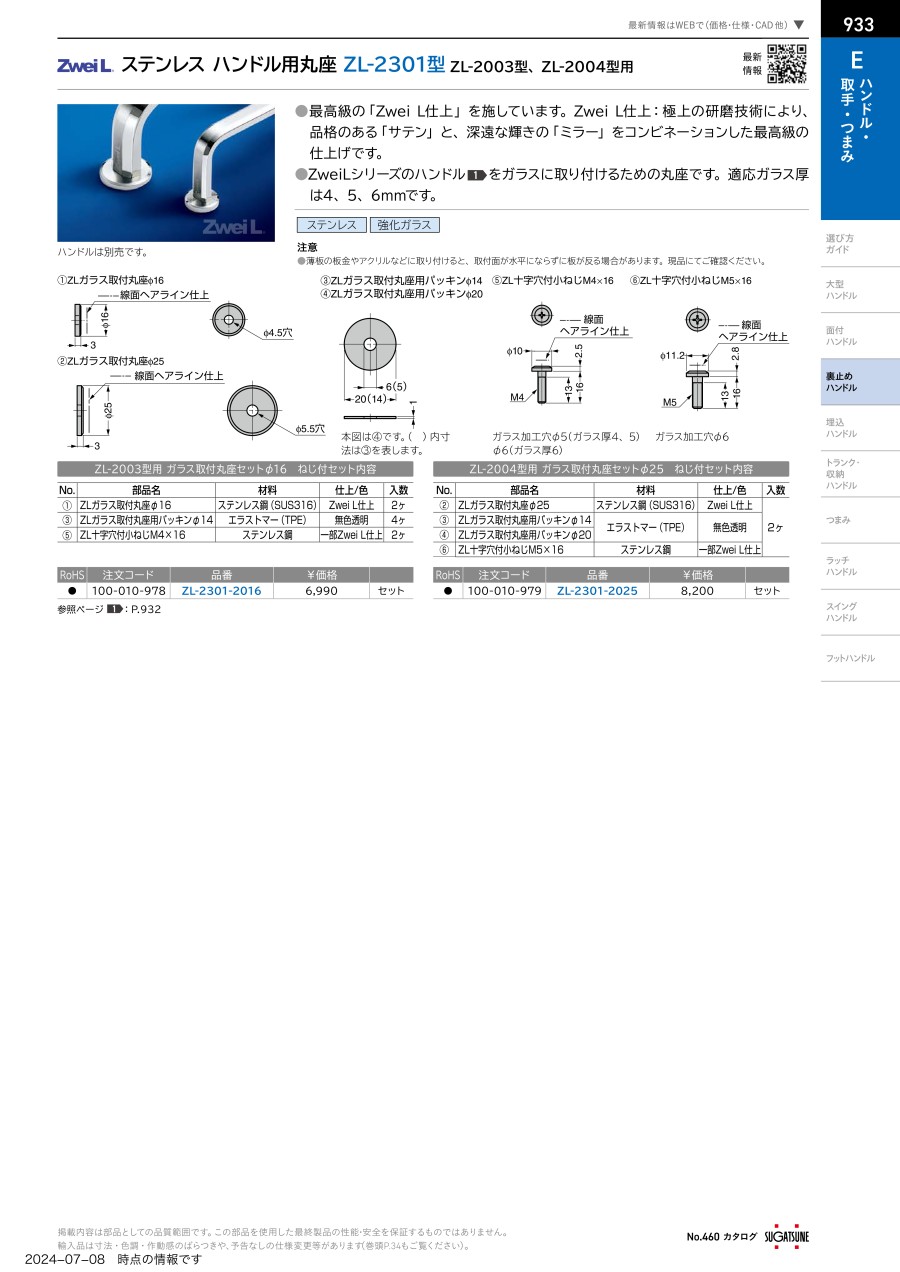

カタログ
