スガツネ工業

中継ハーネス CH型

カタログ |

通常単価(税別): 324円～4,024円

税込単価: 356円～4,426円

通常出荷日：4日目

分岐ハーネスからLEDライトまでの距離を延長可能な中継ハーネス。【特長】・LEDライトの専用中継ハーネ...

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

中継ハーネス CH型の仕様

3X-LED-CABLE-HERAの外観

HERAコネクター付き3本分岐ハーネス
付属品：ショートハーネス2ヶ

9X-LED-CABLE-HERAの外観

HERAコネクター付き9本分岐ハーネス
付属品：ショートハーネス8ヶ

CH-A-2I-100-HERAの外観

HERAコネクター付き延長ハーネス

CH-F-2I-01-HERAの外観

HERAコネクター付きショートハーネス（単品）

寸法図

（単位：mm）

3X-LED-CABLE-HERAの寸法図（ショートハーネス2ヶ）

（単位：mm）

9X-LED-CABLE-HERAの寸法図（ショートハーネス8ヶ）

（単位：mm）

CH-A-2I-100-HERAの寸法図

（単位：mm）

CH-F-2I-01-HERAの寸法図

延長ハーネスを使用する場合

（単位：mm）

延長ハーネスの使用例

※画像はイメージです。直流電源装置は付属しておりません。

注意・禁止事項

※ 延長可能な距離は使用するLEDライトや電源装置により変わります。詳細は当メーカーサポートセンターへお問い合わせください。
※ 掲載している製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

型番リスト

表示件数

型番

品名

仕様

コード長さ

(mm)

注文コード

最小発注数量

Heraコネクター付3本分岐ハーネス	ショートハーネス(付属品)2	180	220-020-730	1個
Heraコネクター付9本分岐ハーネス	ショートハーネス(付属品)8	250	220-022-863	1個
Heraコネクター付延長ハーネス	-	-	220-500-313	1個
Heraコネクター付ショートハーネス	-	-	220-500-314	1個

通常単価(税別) (税込単価)	通常出荷日

1,320円 ( 1,452円 )	4日目
4,024円 ( 4,426円 )	4日目
540円 ( 594円 )	4日目
324円 ( 356円 )	4日目

詳細情報

基本情報

基本情報

分岐ハーネスからLEDライトまでの距離を延長可能な中継ハーネス。
【特長】
・LEDライトの専用中継ハーネス。
・3X-LED-CABLE-HERA：分岐用（3本分岐）。
・9X-LED-CABLE-HERA：分岐用（9本分岐）。
・CH-A-2I-100-HERA：延長用。
・CH-F-2I-01-HERA：ショートハーネス（分岐用の使用しないコネクターに取り付け必要）。
【用途】
・直流電源装置 CCPS12-350と組み合わせて使用。

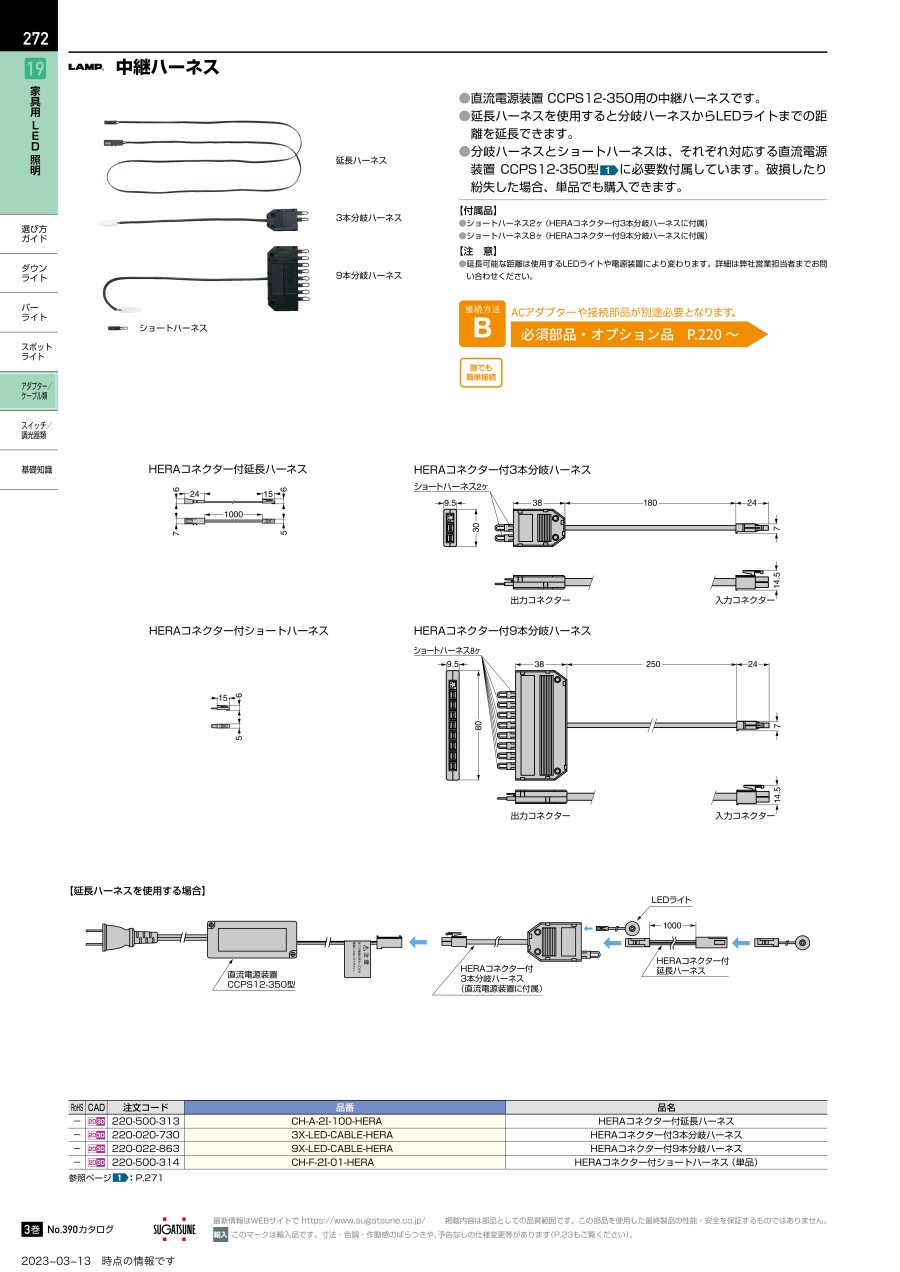

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スガツネ工業
照明器具用プッシュOFFスイッチ BY1205
扉で操作できる照明器具用プッシュOFFスイッチです。扉の開閉によって家具内の照明を点灯、消灯できます。LED照明に使用可能です。
スガツネ工業
LEDスリムライト SL-RS2-100型
丸形面付タイプのLEDスリムライトです。厚さ約9.5mmの超薄型設計です。配線後、本体をねじで固定し、カバーを被せるだけで簡単に取り付けできます。
スガツネ工業
LEDスリムライト丸型埋込タイプ SL-RU2-100型
SL-RU-100型の高照度タイプです。高演色LED（電球色Ra90、昼白色Ra85）を搭載した小型照明器具です。ダウンライトとして最適です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
