ミニナックルロック NAL-S型
- 通常単価(税別)
- 1,445円
- 税込単価
- 1,590円
通常出荷日：在庫品1日目当日出荷可能
小型なので省スペース化に最適なナックルロックです。【特長】・キーの抜き差しが1ヶ所のNAL-S-1型と...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
NAL-S-2-Dの仕様・寸法情報
種類
シリンダー錠
鍵形状
ナックルロック
解錠時
キー抜ける
本体材料
亜鉛合金
本体仕上
クロームめっき
別番/同番
同番
カム材料
鋼
カム 仕上／色
クロームめっき
キーの抜き差し
2ヵ所
発注コード
481-1305
商品情報
外形図
寸法図
寸法図
1ヶ所（A）抜き差し
NAL-S-1型の寸法図
2ヶ所（A、B）抜き差し
NAL-S-2型の寸法図
寸法図
製品仕様
NAL-S-2-Dの外観
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| （1） | 本体 | 亜鉛合金 | クロムめっき |
| （2） | 六角ナット | 鋼 | 光沢クロメート処理（三価） |
| （3） | ロックプレート | クロムめっき | |
| （4） | ロックプレート取付ねじ | 光沢クロメート処理（三価） | |
| （5） | キー | クロムめっき |
規格表
| 型番 | キーの抜き差し | 別番／同番 | 適応板厚 | 質量g |
|---|---|---|---|---|
| NAL-S-1-D | 1ヶ所 | 同番 | 2以下 | 25 |
| NAL-S-2-D | 2ヶ所 | 同番 |
使用例
NAL-S-2-Dの取り付け加工図
詳細情報
基本情報
小型なので省スペース化に最適なナックルロックです。
【特長】
・キーの抜き差しが1ヶ所のNAL-S-1型と、2ヶ所のNAL-S-2型があります。
・NAL-S-1型は施錠時のみ抜けるため、施錠忘れがありません。
・ロックプレートを裏返すことにより、左右の回転方向を変えられます（納入時は右回転になっています）。
・キーは同番1種類です。
・鍵違い数は25通りです。
【用途】
・自動販売機、両替機、ゲーム機などのコイン使用の装置に最適。

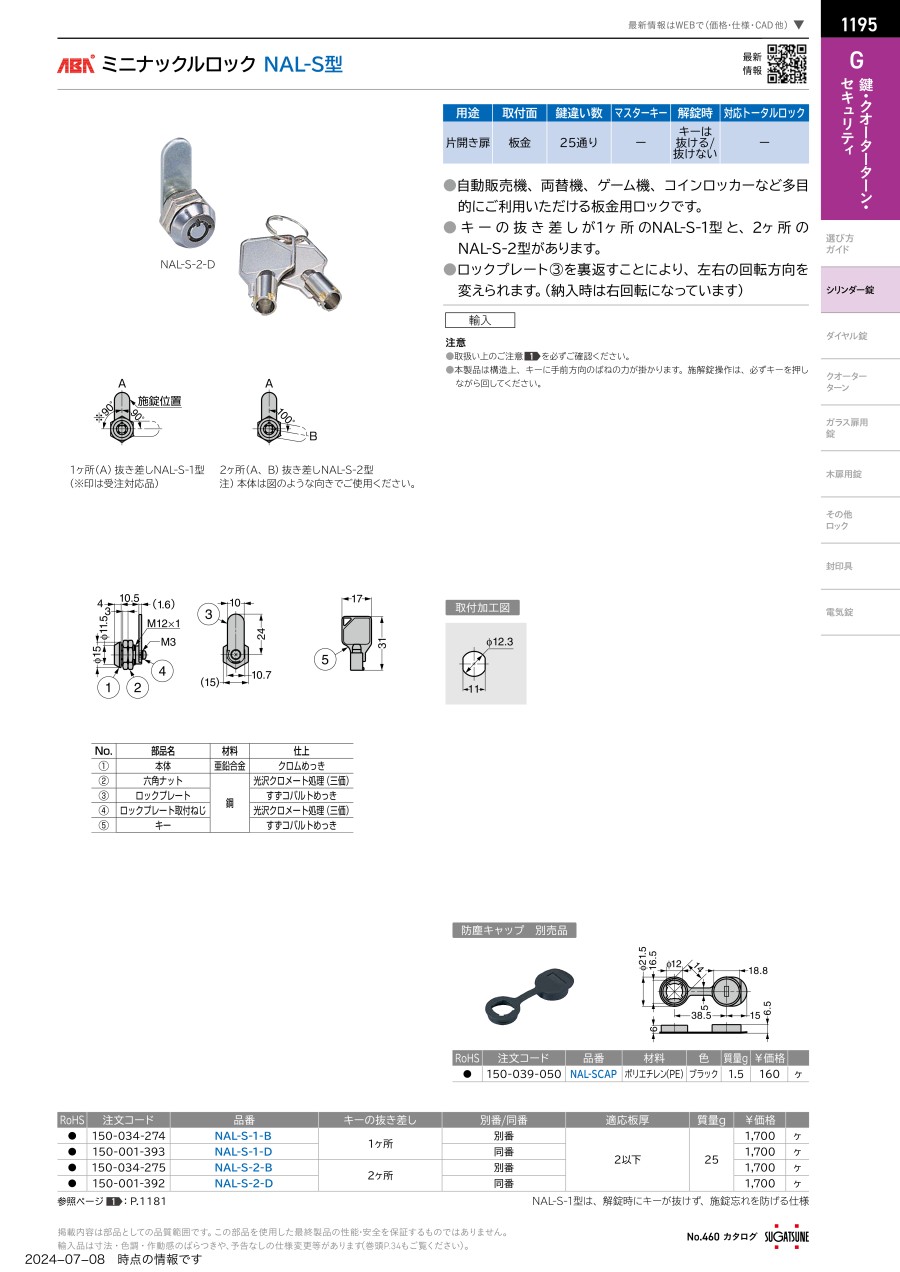

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ミニナックルロック NAL-S型の型番NAL-S-2-Dのページです。
型番NAL-S-2-Dに関する仕様情報を記載しております。
ミニナックルロック NAL-S型のレビュー
ショーケースに使用
4
4.02019/02/13
金属のショーケースに使用しており、取っ手がつけられないので選択肢が少なく、できるだけ小さいもので探しました。他の商品と比...もっと読む
0人が参考にしています。
