ステンレス鋼製超強力三方向キャッチボルト 88-1068SS・89-1069SS（平面型）
- 通常単価(税別)
- 12,198円～13,958円
- 税込単価
- 13,418円～15,354円
ステンレス鋼製の超強力三方向キャッチボルトです。【特長】・超強力なキャッチホー...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
89-1069SS
製品仕様
三方向の許容荷重
| 方向 | 許容荷重 |
|---|---|
| （1） | 1,960N（200kgf） |
| （2） | 2,940N（300kgf） |
| （3） | 1,960N（200kgf） |
仕様
| 型番 | 仕様 | 材料 | 仕上 | 許容荷重N | 許容荷重kgf | 質量g |
|---|---|---|---|---|---|---|
| 88-1068SS | 南京錠取付穴付 | ステンレス鋼（SUS304） | バレル研磨 | 1,960 | 200 | 128 |
| 89-1069SS | セーフティーロック付 | 137 |
使用例
使用方法
※南京錠取付穴径：φ6.4（直径6.4mm）
注意・禁止事項
使用上のご注意
- バネの力が強いため、操作時にはご注意ください。
- 輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
- 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
詳細情報
基本情報
ステンレス鋼製の超強力三方向キャッチボルトです。
【特長】
・超強力なキャッチホールド力で、過酷な条件下でも安心してお使いいただけます。
・三方向からの揺れをしっかりとおさえるデッドボルト機構により、耐振性が抜群です。
・不意の解除を防ぐセーフティーロック付仕様と、南京錠取付用穴付仕様があります。
・セーフティーロック付仕様は、セーフティーロックを押しながらキャッチボルトを引き上げると解除できます。
・88-1068SSは南京錠や封印具シリーズとあわせて使用できます。
【用途】
・過酷な条件下での使用に最適。

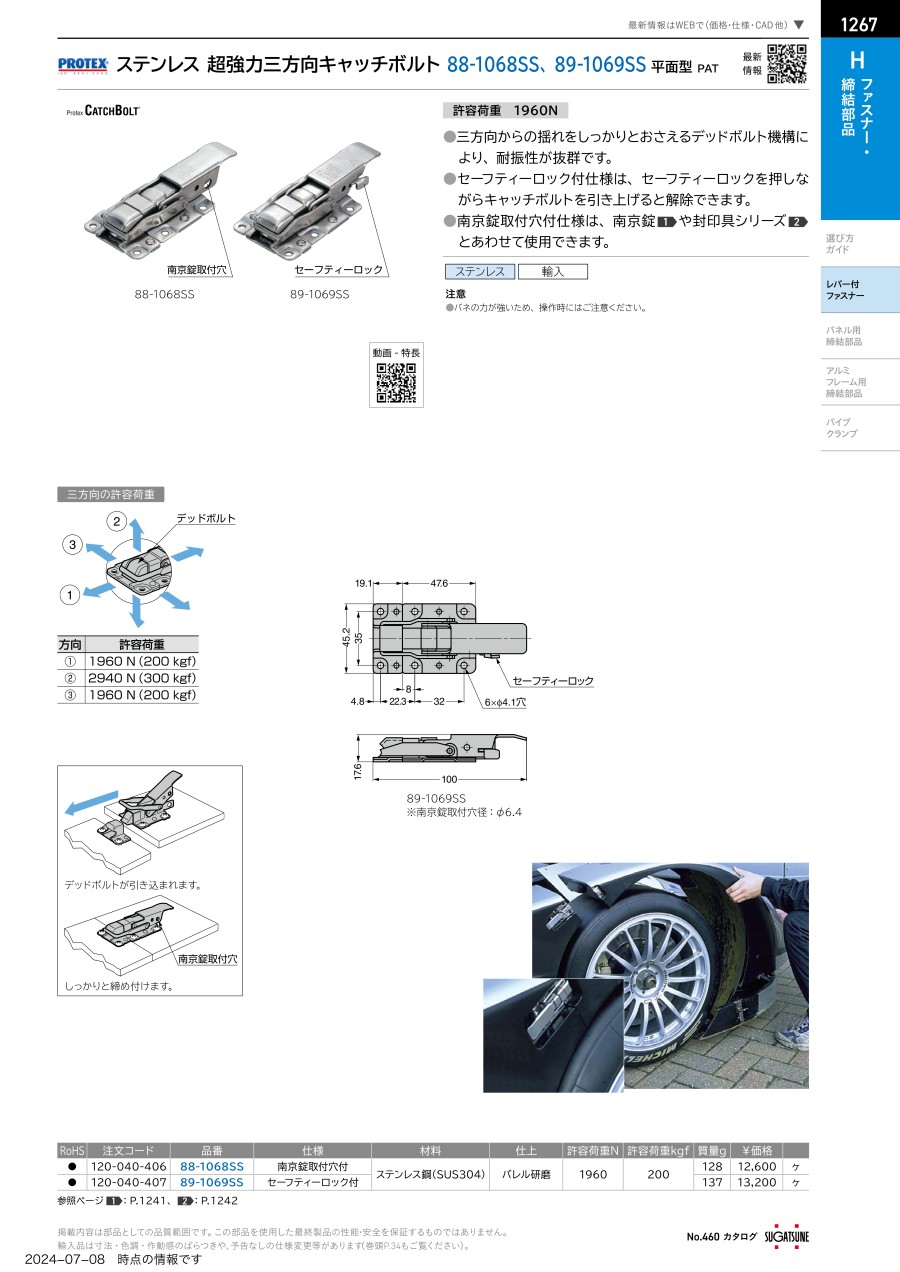

カタログ
商品担当おすすめ
ステンレス鋼製超強力三方向キャッチボルト 88-1068SS・89-1069SS（平面型）のレビュー
ワーククランプ機構の締結具
5
5.02020/09/02
できるだけ省スペースでクランプできる部品を探していて、トグルクランプの代わりにこちらを選定しました。
許容荷重も十分で、...もっと読む
1人が参考にしています。
