ステンレス鋼製ファスナー STF82L
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
STF82Lの仕様・寸法情報
種類
平行型
材質
ステンレス
スプリング
あり
セーフティーロック
あり
引張荷重(N)
784
仕上
サテン仕上
材料
ステンレス鋼
-
-
商品情報

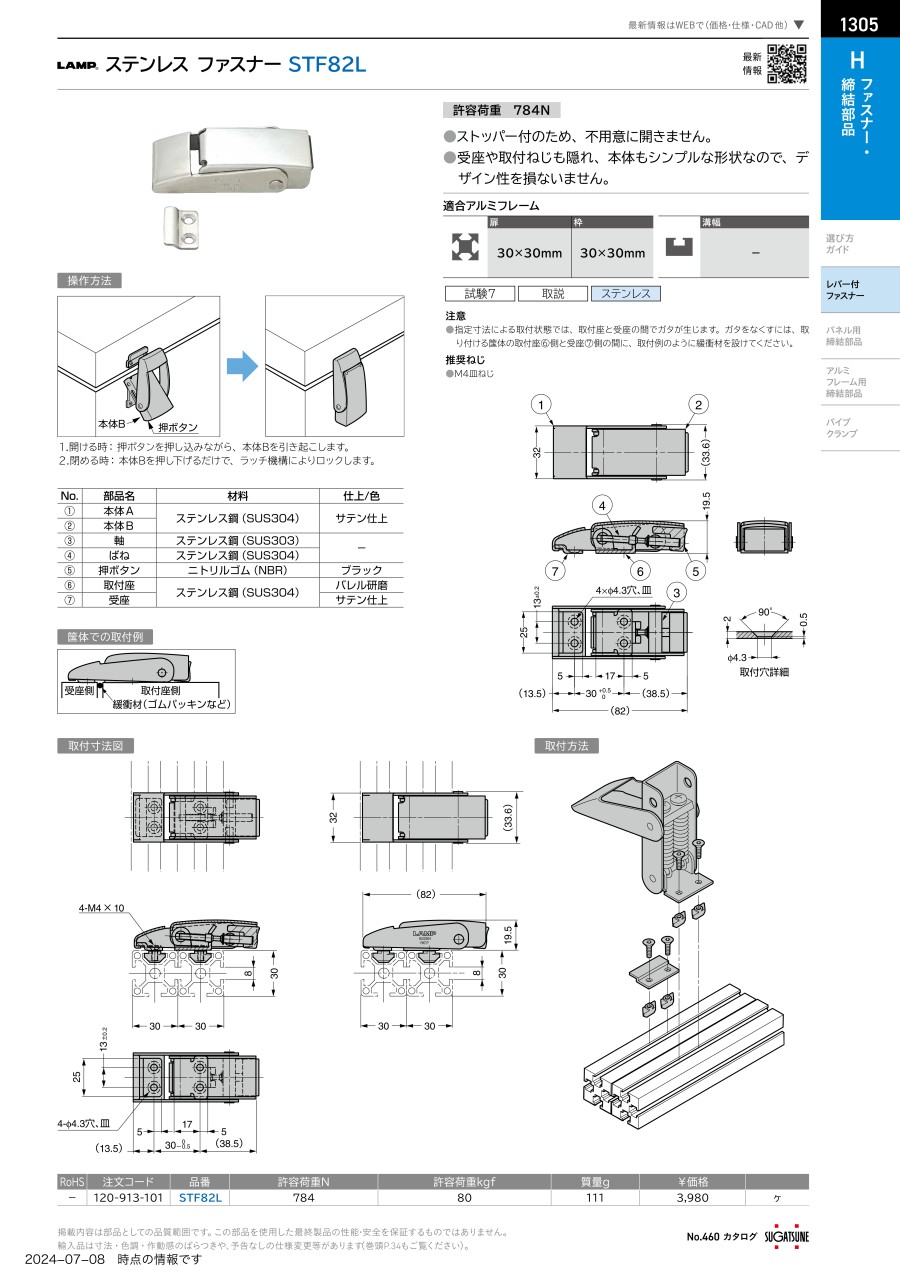

外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体A | ステンレス鋼（SUS304） | サテン仕上 |
| （2） | 本体B | ||
| （3） | 軸 | ステンレス鋼（SUS303） | - |
| （4） | ばね | ステンレス鋼（SUS304） | |
| （5） | 押ボタン | ニトリルゴム（NBR） | ブラック |
| （6） | 取付座 | ステンレス鋼（SUS304） | バレル研磨 |
| （7） | 受座 | サテン仕上 |
規格表
| 型 番 | 許容荷重N | 許容荷重kgf | 質量g |
|---|---|---|---|
| STF82L | 784 | 80 | 111 |
使用例
筺体での取付例
操作方法
1.開ける時：押ボタンを押し込みながら、本体Bを引き起こす
2.閉める時：本体Bを押し下げるだけで、ラッチ機構によりロックする
