スライドレール C9301 重量用
- 通常単価(税別)
- 19,844円～62,314円
- 税込単価
- 21,828円～68,545円
インナーメンバーを完全に引き出せる3段引のスライドレールです。【特長】・全開時...
詳細情報を確認する商品情報
スライドレール（C9301）重量用の特長
部品構成図
| No. | 部品名 | 材料 | 仕上 |
|---|---|---|---|
| (1) | アウターメンバー | 鋼（SPCC） | 光沢クロメート処理（三価） |
| (2) | 中間メンバー | ||
| (3) | インナーメンバー | ||
| (4) | リテーナー | PVC（塩化ビニル） | - |
| (5) | スチールボール | 鋼（SWCH） |
取付ねじ頭の最大寸法
寸法図
- （A）の穴はC9301-48およびC9301-60のみ使用可能。
- （B）の穴はC9301-60のみ使用可能。

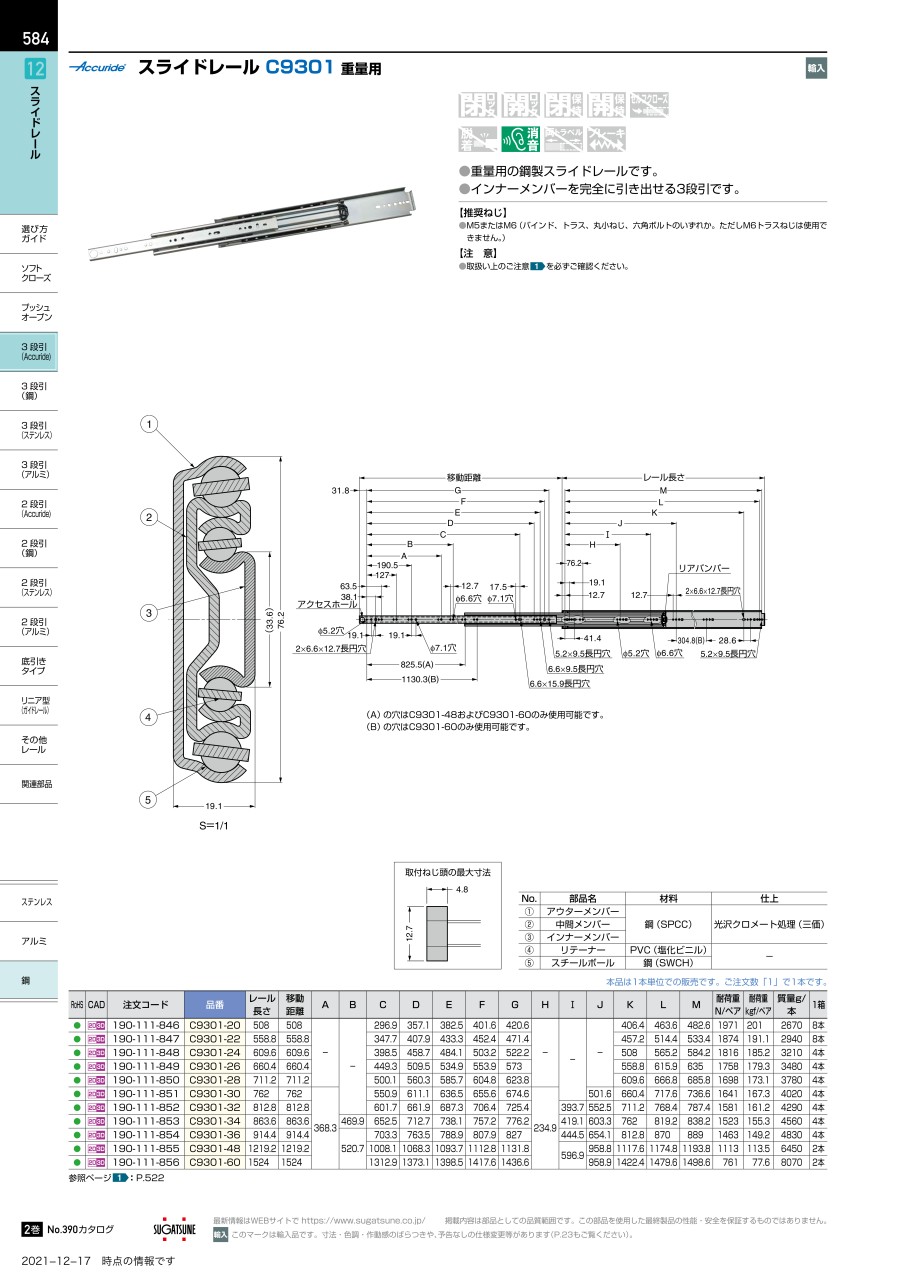

| 品番 | レール 長さ | 移動 距離 | A | B | C | D | E | F | G | H | I | J | K | L | M | 耐荷重 N/ペア | 耐荷重 kgf/ペア | 質量 kg/本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C9301-20 | 508 | 508 | - | - | 296.9 | 357.1 | 382.5 | 401.6 | 420.6 | - | - | - | 406.4 | 463.6 | 482.6 | 1971 | 201 | 2.67 |
| C9301-22 | 558.8 | 558.8 | 347.7 | 407.9 | 433.3 | 452.4 | 471.4 | 457.2 | 514.4 | 533.4 | 1874 | 191.1 | 2.94 | |||||
| C9301-24 | 609.6 | 609.6 | 398.5 | 458.7 | 484.1 | 503.2 | 522.2 | 508 | 565.2 | 584.2 | 1816 | 185.2 | 3.21 | |||||
| C9301-26 | 660.4 | 660.4 | 449.3 | 509.5 | 534.9 | 553.9 | 573 | 558.8 | 615.9 | 635 | 1758 | 179.3 | 3.48 | |||||
| C9301-28 | 711.2 | 711.2 | 500.1 | 560.3 | 585.7 | 604.8 | 623.8 | 609.6 | 666.8 | 685.8 | 1698 | 173.1 | 3.78 | |||||
| C9301-30 | 762 | 762 | 368.3 | 550.9 | 611.1 | 636.5 | 655.6 | 674.6 | 234.9 | 501.6 | 660.4 | 717.6 | 736.6 | 1641 | 167.3 | 4.02 | ||
| C9301-32 | 812.8 | 812.8 | 601.7 | 661.9 | 687.3 | 706.4 | 725.4 | 393.7 | 552.5 | 711.2 | 768.4 | 787.4 | 1581 | 161.2 | 4.29 | |||
| C9301-34 | 863.6 | 863.6 | 469.9 | 652.5 | 712.7 | 738.1 | 757.2 | 776.2 | 419.1 | 603.3 | 762 | 819.2 | 838.2 | 1523 | 155.3 | 4.56 | ||
| C9301-36 | 914.4 | 914.4 | 520.7 | 703.3 | 763.5 | 788.9 | 807.9 | 827 | 444.5 | 654.1 | 812.8 | 870 | 889 | 1463 | 149.2 | 4.83 | ||
| C9301-48 | 1219.2 | 1219.2 | 1008.1 | 1068.3 | 1093.7 | 1112.8 | 1131.8 | 596.9 | 958.8 | 1117.6 | 1174.8 | 1193.8 | 1113 | 113.5 | 6.45 | |||
| C9301-60 | 1524 | 1524 | 1312.9 | 1373.1 | 1398.5 | 1417.6 | 1436.6 | 958.9 | 1422.4 | 1479.6 | 1498.6 | 761 | 77.6 | 8.07 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,844円 ( 21,828円 ) | 4日目 |
20,958円 ( 23,054円 ) | 4日目 |
22,626円 ( 24,889円 ) | 4日目 |
25,291円 ( 27,820円 ) | 4日目 |
26,134円 ( 28,747円 ) | 4日目 |
28,797円 ( 31,677円 ) | 4日目 |
34,393円 ( 37,832円 ) | 4日目 |
34,968円 ( 38,465円 ) | 4日目 |
38,053円 ( 41,858円 ) | 4日目 |
49,555円 ( 54,511円 ) | 4日目 |
62,314円 ( 68,545円 ) | 4日目 |
詳細情報
基本情報
インナーメンバーを完全に引き出せる3段引のスライドレールです。
【特長】
・全開時、全閉時の金属音を緩和する消音機構付です。
【用途】
・プリンター、コピーマシンなどOA機器、コンピュータ周辺機器、計測器、精密機器、ゲームマシンなどに適用。
商品担当おすすめ
スガツネ工業
スライドレール CBL-RA7R 超重量用
3段引の重量用スライドレールで、インナーメンバーを完全に引き出せます。全開時にレールを固定できる開時ロック機構、全閉時にレールを固定できる閉時ロック機構付きも用意可能。なお、レールの脱着は不可。
スガツネ工業
スライドレール 8908 重量用 ロックイン・ロックアウト機構付
インナーレールを完全に引き出せる3段引きのスライドレールで、レール全閉時と全開時にロックします（ロックイン・ロックアウト機構）。ロックの解除は、開時はレバーを引き、閉時はレバーを押すだけのワンアクションです。
