スライドレール 重量用 C501
- 通常単価(税別)
- 13,746円
- 税込単価
- 15,121円
インナーメンバーを完全に引き出せる3段引のスライドレールです【特長】・重量用レ...
詳細情報を確認するC501-24の仕様・寸法情報
用途
直線引き出し用
スライド方式
3段引
レール材質
[スチール] 鋼
ストローク（範囲）(mm)
551～750
レール長さ（範囲）(mm)
551～750
定格荷重［2本使用時］（範囲）(N)
2,001～4,000
高さ(mm)
23.8
幅(mm)
71.4
レール表面処理
光沢クロメート処理
ストローク(mm)
631.8
レール長さ(mm)
609.6
定格荷重(2本使用時)(N)
2118
商品情報
スライドレール C501 重量用の仕様
スライドレール C501 重量用 イメージ
スライドレール C501 重量用の寸法例
（単位：mm）
スライドレール C501 重量用の寸法図
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | アウターレール | 鋼 | 光沢クロメート処理（三価） |
| （2） | インナーレール | 鋼 | 光沢クロメート処理（三価） |
| （3） | 中間レール | 鋼 | 光沢クロメート処理（三価） |
| （4） | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| （5） | スチールボール | 鋼 | - |
（単位：mm）
| 品番 | レール長さ | 移動距離 | A | B | C | 耐荷重N/ペア | 耐荷重kgf/ペア | 質量 |
|---|---|---|---|---|---|---|---|---|
| C501-12 | 304.8 | 327 | - | 149.2 | 273 | 2667N/ペア | 272kgf/ペ | 3.18kg/ペア |
| C501-14 | 355.6 | 377.8 | - | 200 | 323.8 | 2628N/ペア | 268kgf/ペ | 3.86kg/ペア |
| C501-16 | 406.4 | 428.6 | - | 250.8 | 374.6 | 2540N/ペア | 259kgf/ペ | 4.59kg/ペア |
| C501-18 | 457.2 | 479.4 | 212.7 | 301.6 | 425.4 | 2452N/ペア | 250kgf/ペ | 5.31kg/ペア |
| C501-20 | 508 | 530.2 | 238.1 | 352.4 | 476.2 | 2363N/ペア | 241kgf/ペ | 6.04kg/ペア |
| C501-22 | 558.8 | 581 | 263.5 | 403.2 | 527 | 2246N/ペア | 229kgf/ペ | 6.72kg/ペア |
| C501-24 | 609.6 | 631.8 | 288.9 | 454 | 577.8 | 2118N/ペア | 216kgf/ペ | 7.45kg/ペア |
| C501-26 | 660.4 | 682.6 | 314.3 | 504.8 | 628.6 | 1961N/ペア | 200kgf/ペ | 8.4kg/ペア |
| C501-28 | 711.2 | 733.4 | 339.7 | 555.6 | 679.4 | 1785N/ペア | 182kgf/ペ | 9.13kg/ペア |
注意・禁止事項
- ※ 上記表の耐荷重は、引き出し側レールを伸ばした時のレール中央部での静止荷重です。
この商品の推奨ねじ
- M4バインド、またはM4トラスねじ

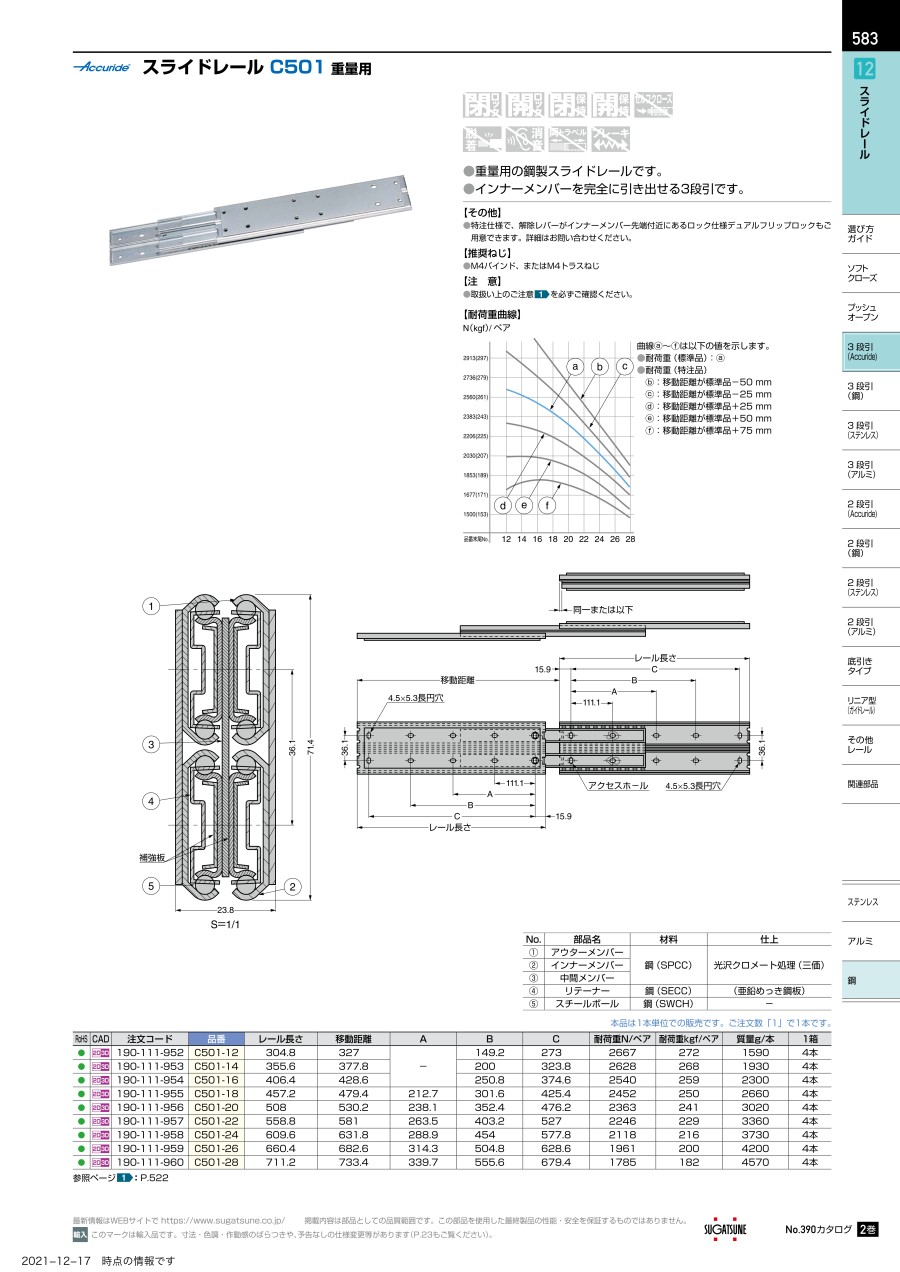

カタログ
